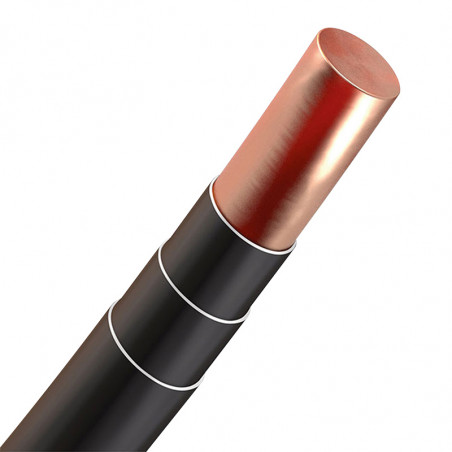

Rupatex, Klasse F
Rupatex, Klasse F

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: PACK Litz Wire

Rupatex, Klasse F

RUPATEX ®, klasa F ułatwi projektowanie i konstrukcję transformatora.

Dane techniczne
 Korzyści techniczne i ekonomiczne:

  • Cynowanie poprzez zanurzanie w lutowiu bez potrzeby mechanicznego odizolowania
  • Izolacja między uzwojeniem pierwotnym i wtórnym nie jest wymagana
  • Upływ prądu i długość drogi upływu są zamknięte w drucie
  • Znacząco szybszy czas nawijania
  • Dostępne w małych ilościach



Konstrukcja:

  • Drut miedziany emaliowany (magnet wire) (0,2 - 1,0mm, AWG 14-24) + potrójna izolacja zgodnie z IEC 60950
  • Inne średnice są dostępne na zapytanie



Materiał izolacyjny:

  • ETFE (TEFZEL©)
  • Potrójna izolacja zgodna z IEC 60950, Annex C i Annex U
  • aprobata ul nr e257248
  • napięcie pracy max. 600vrms
  • grupa materiałowa “F” 155oC
  • napięcie przebicia min 3000v



Przykłady zastosowań:

  • Transformatory w.cz.
  • Dławiki w.cz.
  • Zasilacze impulsowe


Średnica
[mm]		 Średnica zewnętrzna
[mm]
0.20  na zapytanie
0.22
0.24
0.25
0.28
0.30
0.32
0.35
0.40
0.45
0.50
0.55
0.60
0.70
0.80
0.90
