Снимките са само с информационна цел. Вижте спецификацията на продукта
please use latin characters

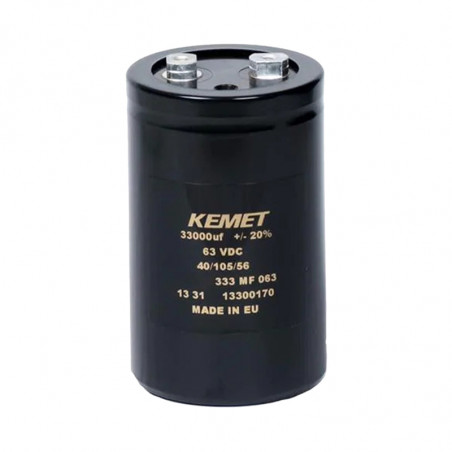

Series ALS32/33, +85°C
Marking methods
ALS3 |
2 |
A |
391 |
D2C |
350 |
---|---|---|---|---|---|
Series | Mounting Method | Type of screw terminals | Capacitance Code [µF] |
Casing Code | Rated voltage [VDC] |
Screw Terminal Aluminum Electrolytic |
2 = Without fastening screw |
See table |
First two digits - capacity value |
See table | 350 = 350 400 = 400 450 = 450 500 = 500 |
Dimensions
Reference Size (mm) |
Casing | Dimensions in [mm] | Fixing screw (M x H) |
Fastening clamp | Weight [g] |
|||||
---|---|---|---|---|---|---|---|---|---|---|
D | L | LT | S | T | V | |||||
± 0,8 | ± 1,6 | ± 1 | ± 0,5 | ± 0,8 | Nominal | |||||
36 x 55 | D2C | 34.9 | 54.0 | 61.5 | 12.8 | 7.14 | 8 | M8 x 12 | V3/H2/2736 | 80 |
36 x 80 | D3C | 34.9 | 79.4 | 87.5 | 12.8 | 7.14 | 8 | M8 x 12 | V3/H2/2736 | 114 |
36 x 93 | D3L | 34.9 | 92.1 | 100.5 | 12.8 | 7.14 | 8 | M8 x 12 | V3/H2/2736 | 131 |
51 x 68 | K2L | 50.8 | 66.7 | 73.0 | 22.2 | 5.5 | 13.7 | M12 x 16 | V4/2737 | 165 |
51 x 93 | K3L | 50.8 | 92.1 | 98.0 | 22.2 | 5.5 | 13.7 | M12 x 16 | V4/2737 | 275 |
51 x 115 | KJA | 50.8 | 114.3 | 119.0 | 22.2 | 5.5 | 13.7 | M12 x 16 | V4/2737 | 340 |
51 x 131 | K5C | 50.8 | 130.2 | 136.0 | 22.2 | 5.5 | 13.7 | M12 x 16 | V4/2737 | 385 |
63.5 x 93 | L3L | 63.5 | 92.1 | 97.0 | 28.5 | 5.5 | 15.8 | M12 x 16 | V8 | 430 |
63.5 x 115 | LJA | 63.5 | 114.3 | 119.0 | 28.5 | 5.5 | 15.8 | M12 x 16 | V8 | 535 |
63.5 x 131 | L5C | 63.5 | 130.2 | 135.0 | 28.5 | 5.5 | 15.8 | M12 x 16 | V8 | 600 |
77 x 115 | NJA | 76.2 | 114.3 | 119.0 | 31.8 | 5.5 | 19 | M12 x 16 | V11 | 770 |
77 x 131 | N5C | 76.2 | 130.2 | 135.0 | 31.8 | 5.5 | 19 | M12 x 16 | V11 | 865 |
77 x 150 | N5R | 76.2 | 149.2 | 154.0 | 31.8 | 5.5 | 19 | M12 x 16 | V11 | 990 |
90 x 150 | Q5R | 88.9 | 149.2 | 154.0 | 31.8 | 5.5 | 25 | M12 x 16 | PYC6045 | 1360 |
90 x 194 | Q7L | 88.9 | 193.7 | 198.0 | 31.8 | 5.5 | 25 | M12 x 16 | PYC6045 | 1870 |
90 x 220 | Q8L | 88.9 | 219.1 | 224.0 | 31.8 | 5.5 | 25 | M12 x 16 | PYC6045 | 2000 |
Table 1 - Technical data
UN VDC |
CN | Size Code | Casing | Ripple current | ESR Maximum | Maximum Impedance |
TYP | |
---|---|---|---|---|---|---|---|---|
120 Hz 25°C [µF] |
D x L [mm] |
120 Hz 85°C [A] |
20 kHz 85°C [A] |
120 Hz 25°C [mΩ] |
20 kHz 25°C [mΩ] |
|||
350 | 390 | D2C | 36 x 55 | 2.8 | 5.2 | 352 | 227 | ALS3(1)(2)391D2C350 |
350 | 470 | D3C | 36 x 80 | 3.5 | 6.7 | 291 | 187 | ALS3(1)(2)471D3C350 |
350 | 560 | D3C | 36 x 80 | 3.8 | 7.2 | 245 | 158 | ALS3(1)(2)561D3C350 |
350 | 680 | D3C | 36 x 80 | 4.1 | 7.7 | 203 | 132 | ALS3(1)(2)681D3C350 |
350 | 820 | D3L | 36 x 93 | 4.8 | 8.8 | 170 | 110 | ALS3(1)(2)821D3L350 |
350 | 1000 | D3L | 36 x 93 | 5.2 | 9.3 | 141 | 92 | ALS3(1)(2)102D3L350 |
350 | 1200 | K2L | 51 x 68 | 5.5 | 8.9 | 116 | 75 | ALS3(1)(2)122K2L350 |
350 | 1500 | K2L | 51 x 68 | 5.8 | 8.9 | 99 | 66 | ALS3(1)(2)152K2L350 |
350 | 1800 | K3L | 51 x 93 | 7.7 | 12.5 | 78 | 50 | ALS3(1)(2)182K3L350 |
350 | 2200 | K3L | 51 x 93 | 8.2 | 12.5 | 67 | 44 | ALS3(1)(2)222K3L350 |
350 | 2700 | K5C | 51 x 131 | 10.4 | 16.7 | 52 | 34 | ALS3(1)(2)272K5C350 |
350 | 3300 | K5C | 51 x 131 | 11.1 | 16.8 | 45 | 30 | ALS3(1)(2)332K5C350 |
350 | 3900 | LJA | 63.5 x 115 | 10.8 | 15.3 | 38 | 25 | ALS3(1)(2)392LJA350 |
350 | 5600 | NJA | 77 x 115 | 16.4 | 22.7 | 30 | 21 | ALS3(1)(2)562NJA350 |
350 | 6800 | N5C | 77 x 131 | 18.2 | 23.6 | 28 | 21 | ALS3(1)(2)682N5C350 |
350 | 8200 | N5R | 77 x 150 | 19.9 | 25.5 | 24 | 18 | ALS3(1)(2)822N5R350 |
350 | 10000 | Q5R | 90 x 150 | 25.5 | 33.5 | 18 | 13 | ALS3(1)(2)103Q5R350 |
350 | 12000 | Q5R | 90 x 150 | 25.9 | 32.4 | 16 | 12 | ALS3(1)(2)123Q5R350 |
350 | 15000 | Q7L | 90 x 194 | 32.4 | 41.2 | 13 | 10 | ALS3(1)(2)153Q7L350 |
350 | 18000 | Q8L | 90 x 220 | 38.5 | 47.6 | 12 | 9 | ALS3(1)(2)183Q8L350 |
400 | 330 | D2C | 36 x 55 | 2.6 | 5.4 | 351 | 207 | ALS3(1)(2)331D2C400 |
400 | 390 | D3C | 36 x 80 | 3.3 | 6.9 | 295 | 174 | ALS3(1)(2)391D3C400 |
400 | 470 | D3C | 36 x 80 | 3.6 | 7.5 | 246 | 146 | ALS3(1)(2)471D3C400 |
400 | 560 | D3C | 36 x 80 | 3.9 | 8.0 | 208 | 123 | ALS3(1)(2)561D3C400 |
400 | 680 | D3L | 36 x 93 | 4.5 | 8.7 | 182 | 112 | ALS3(1)(2)681D3L400 |
400 | 820 | D3L | 36 x 93 | 4.9 | 9.2 | 152 | 94 | ALS3(1)(2)821D3L400 |
400 | 1000 | K2L | 51 x 68 | 5.2 | 9.0 | 132 | 84 | ALS3(1)(2)102K2L400 |
400 | 1200 | K2L | 51 x 68 | 5.6 | 9.1 | 113 | 74 | ALS3(1)(2)122K2L400 |
400 | 1500 | K3L | 51 x 93 | 7.3 | 12.4 | 89 | 57 | ALS3(1)(2)152K3L400 |
400 | 1800 | K3L | 51 x 93 | 7.8 | 12.5 | 76 | 50 | ALS3(1)(2)182K3L400 |
400 | 2200 | K5C | 51 x 131 | 9.8 | 16.4 | 59 | 37 | ALS3(1)(2)222K5C400 |
400 | 2700 | L3L | 63.5 x 93 | 11.3 | 18.3 | 49 | 31 | ALS3(1)(2)272L3L400 |
400 | 3300 | LJA | 63.5 x 115 | 13.2 | 21.1 | 40 | 26 | ALS3(1)(2)332LJA400 |
400 | 3900 | L5C | 63.5 x 131 | 14.6 | 22.1 | 37 | 25 | ALS3(1)(2)392L5C400 |
400 | 4700 | NJA | 77 x 115 | 15.9 | 22.7 | 32 | 21 | ALS3(1)(2)472NJA400 |
400 | 5600 | N5C | 77 x 131 | 17.6 | 23.7 | 30 | 21 | ALS3(1)(2)562N5C400 |
400 | 6800 | N5R | 77 x 150 | 19.3 | 25.6 | 25 | 18 | ALS3(1)(2)682N5R400 |
400 | 8200 | Q5R | 90 x 150 | 25.6 | 36.3 | 18 | 12 | ALS3(1)(2)822Q5R400 |
400 | 10000 | Q5R | 90 x 150 | 26.5 | 35.6 | 16 | 11 | ALS3(1)(2)103Q5R400 |
400 | 12000 | Q7L | 90 x 194 | 30.9 | 40.7 | 14 | 10 | ALS3(1)(2)123Q7L400 |
400 | 15000 | Q8L | 90 x 220 | 37.4 | 47.7 | 12 | 9 | ALS3(1)(2)153Q8L400 |
450 | 270 | D2C | 36 x 55 | 2.5 | 5.4 | 383 | 215 | ALS3(1)(2)271D2C450 |
450 | 330 | D3C | 36 x 80 | 3.2 | 6.9 | 312 | 175 | ALS3(1)(2)331D3C450 |
450 | 390 | D3C | 36 x 80 | 3.4 | 7.4 | 265 | 149 | ALS3(1)(2)391D3C450 |
450 | 470 | D3C | 36 x 80 | 3.7 | 7.9 | 221 | 125 | ALS3(1)(2)471D3C450 |
450 | 560 | D3L | 36 x 93 | 4.2 | 8.6 | 196 | 115 | ALS3(1)(2)561D3L450 |
450 | 680 | D3L | 36 x 93 | 4.6 | 9.2 | 163 | 96 | ALS3(1)(2)681D3L450 |
450 | 820 | K2L | 51 x 68 | 5.0 | 9.0 | 142 | 86 | ALS3(1)(2)821K2L450 |
450 | 1000 | K2L | 51 x 68 | 5.3 | 9.1 | 120 | 75 | ALS3(1)(2)102K2L450 |
450 | 1200 | K3L | 51 x 93 | 6.9 | 12.3 | 94 | 56 | ALS3(1)(2)122K3L450 |
450 | 1500 | KJA | 51 x 115 | 8.1 | 14.5 | 75 | 45 | ALS3(1)(2)152KJA450 |
450 | 1800 | K5C | 51 x 131 | 9.3 | 16.3 | 63 | 38 | ALS3(1)(2)182K5C450 |
450 | 2200 | L3L | 63.5 x 93 | 10.7 | 18.3 | 53 | 32 | ALS3(1)(2)222L3L450 |
450 | 2700 | LJA | 63.5 x 115 | 12.5 | 21.1 | 43 | 26 | ALS3(1)(2)272LJA450 |
450 | 3300 | L5C | 63.5 x 131 | 14.6 | 24.1 | 36 | 22 | ALS3(1)(2)332L5C450 |
450 | 3900 | NJA | 77 x 115 | 15.3 | 22.7 | 33 | 22 | ALS3(1)(2)392NJA450 |
450 | 4700 | N5C | 77 x 131 | 18.0 | 26.5 | 28 | 18 | ALS3(1)(2)472N5C450 |
450 | 5600 | N5R | 77 x 150 | 19.7 | 28.4 | 24 | 16 | ALS3(1)(2)562N5R450 |
(1) Fastening code: 2 = without fastening screw, 3 = fastening screw
(2) Types of pins, see table
Изпратете запитване
Интересувате ли се от този продукт? Имате ли нужда от допълнителна информация или индивидуални цени?
Свържете се с нас
ПОИСКАЙТЕ ПРОДУКТА
close
Съобщението е изпратено успешно.
ПОИСКАЙТЕ ПРОДУКТА
close
Трябва да сте влезли
Series ALS32/33, +85°C
Marking methods
ALS3 |
2 |
A |
391 |
D2C |
350 |
---|---|---|---|---|---|
Series | Mounting Method | Type of screw terminals | Capacitance Code [µF] |
Casing Code | Rated voltage [VDC] |
Screw Terminal Aluminum Electrolytic |
2 = Without fastening screw |
See table |
First two digits - capacity value |
See table | 350 = 350 400 = 400 450 = 450 500 = 500 |
Dimensions
Reference Size (mm) |
Casing | Dimensions in [mm] | Fixing screw (M x H) |
Fastening clamp | Weight [g] |
|||||
---|---|---|---|---|---|---|---|---|---|---|
D | L | LT | S | T | V | |||||
± 0,8 | ± 1,6 | ± 1 | ± 0,5 | ± 0,8 | Nominal | |||||
36 x 55 | D2C | 34.9 | 54.0 | 61.5 | 12.8 | 7.14 | 8 | M8 x 12 | V3/H2/2736 | 80 |
36 x 80 | D3C | 34.9 | 79.4 | 87.5 | 12.8 | 7.14 | 8 | M8 x 12 | V3/H2/2736 | 114 |
36 x 93 | D3L | 34.9 | 92.1 | 100.5 | 12.8 | 7.14 | 8 | M8 x 12 | V3/H2/2736 | 131 |
51 x 68 | K2L | 50.8 | 66.7 | 73.0 | 22.2 | 5.5 | 13.7 | M12 x 16 | V4/2737 | 165 |
51 x 93 | K3L | 50.8 | 92.1 | 98.0 | 22.2 | 5.5 | 13.7 | M12 x 16 | V4/2737 | 275 |
51 x 115 | KJA | 50.8 | 114.3 | 119.0 | 22.2 | 5.5 | 13.7 | M12 x 16 | V4/2737 | 340 |
51 x 131 | K5C | 50.8 | 130.2 | 136.0 | 22.2 | 5.5 | 13.7 | M12 x 16 | V4/2737 | 385 |
63.5 x 93 | L3L | 63.5 | 92.1 | 97.0 | 28.5 | 5.5 | 15.8 | M12 x 16 | V8 | 430 |
63.5 x 115 | LJA | 63.5 | 114.3 | 119.0 | 28.5 | 5.5 | 15.8 | M12 x 16 | V8 | 535 |
63.5 x 131 | L5C | 63.5 | 130.2 | 135.0 | 28.5 | 5.5 | 15.8 | M12 x 16 | V8 | 600 |
77 x 115 | NJA | 76.2 | 114.3 | 119.0 | 31.8 | 5.5 | 19 | M12 x 16 | V11 | 770 |
77 x 131 | N5C | 76.2 | 130.2 | 135.0 | 31.8 | 5.5 | 19 | M12 x 16 | V11 | 865 |
77 x 150 | N5R | 76.2 | 149.2 | 154.0 | 31.8 | 5.5 | 19 | M12 x 16 | V11 | 990 |
90 x 150 | Q5R | 88.9 | 149.2 | 154.0 | 31.8 | 5.5 | 25 | M12 x 16 | PYC6045 | 1360 |
90 x 194 | Q7L | 88.9 | 193.7 | 198.0 | 31.8 | 5.5 | 25 | M12 x 16 | PYC6045 | 1870 |
90 x 220 | Q8L | 88.9 | 219.1 | 224.0 | 31.8 | 5.5 | 25 | M12 x 16 | PYC6045 | 2000 |
Table 1 - Technical data
UN VDC |
CN | Size Code | Casing | Ripple current | ESR Maximum | Maximum Impedance |
TYP | |
---|---|---|---|---|---|---|---|---|
120 Hz 25°C [µF] |
D x L [mm] |
120 Hz 85°C [A] |
20 kHz 85°C [A] |
120 Hz 25°C [mΩ] |
20 kHz 25°C [mΩ] |
|||
350 | 390 | D2C | 36 x 55 | 2.8 | 5.2 | 352 | 227 | ALS3(1)(2)391D2C350 |
350 | 470 | D3C | 36 x 80 | 3.5 | 6.7 | 291 | 187 | ALS3(1)(2)471D3C350 |
350 | 560 | D3C | 36 x 80 | 3.8 | 7.2 | 245 | 158 | ALS3(1)(2)561D3C350 |
350 | 680 | D3C | 36 x 80 | 4.1 | 7.7 | 203 | 132 | ALS3(1)(2)681D3C350 |
350 | 820 | D3L | 36 x 93 | 4.8 | 8.8 | 170 | 110 | ALS3(1)(2)821D3L350 |
350 | 1000 | D3L | 36 x 93 | 5.2 | 9.3 | 141 | 92 | ALS3(1)(2)102D3L350 |
350 | 1200 | K2L | 51 x 68 | 5.5 | 8.9 | 116 | 75 | ALS3(1)(2)122K2L350 |
350 | 1500 | K2L | 51 x 68 | 5.8 | 8.9 | 99 | 66 | ALS3(1)(2)152K2L350 |
350 | 1800 | K3L | 51 x 93 | 7.7 | 12.5 | 78 | 50 | ALS3(1)(2)182K3L350 |
350 | 2200 | K3L | 51 x 93 | 8.2 | 12.5 | 67 | 44 | ALS3(1)(2)222K3L350 |
350 | 2700 | K5C | 51 x 131 | 10.4 | 16.7 | 52 | 34 | ALS3(1)(2)272K5C350 |
350 | 3300 | K5C | 51 x 131 | 11.1 | 16.8 | 45 | 30 | ALS3(1)(2)332K5C350 |
350 | 3900 | LJA | 63.5 x 115 | 10.8 | 15.3 | 38 | 25 | ALS3(1)(2)392LJA350 |
350 | 5600 | NJA | 77 x 115 | 16.4 | 22.7 | 30 | 21 | ALS3(1)(2)562NJA350 |
350 | 6800 | N5C | 77 x 131 | 18.2 | 23.6 | 28 | 21 | ALS3(1)(2)682N5C350 |
350 | 8200 | N5R | 77 x 150 | 19.9 | 25.5 | 24 | 18 | ALS3(1)(2)822N5R350 |
350 | 10000 | Q5R | 90 x 150 | 25.5 | 33.5 | 18 | 13 | ALS3(1)(2)103Q5R350 |
350 | 12000 | Q5R | 90 x 150 | 25.9 | 32.4 | 16 | 12 | ALS3(1)(2)123Q5R350 |
350 | 15000 | Q7L | 90 x 194 | 32.4 | 41.2 | 13 | 10 | ALS3(1)(2)153Q7L350 |
350 | 18000 | Q8L | 90 x 220 | 38.5 | 47.6 | 12 | 9 | ALS3(1)(2)183Q8L350 |
400 | 330 | D2C | 36 x 55 | 2.6 | 5.4 | 351 | 207 | ALS3(1)(2)331D2C400 |
400 | 390 | D3C | 36 x 80 | 3.3 | 6.9 | 295 | 174 | ALS3(1)(2)391D3C400 |
400 | 470 | D3C | 36 x 80 | 3.6 | 7.5 | 246 | 146 | ALS3(1)(2)471D3C400 |
400 | 560 | D3C | 36 x 80 | 3.9 | 8.0 | 208 | 123 | ALS3(1)(2)561D3C400 |
400 | 680 | D3L | 36 x 93 | 4.5 | 8.7 | 182 | 112 | ALS3(1)(2)681D3L400 |
400 | 820 | D3L | 36 x 93 | 4.9 | 9.2 | 152 | 94 | ALS3(1)(2)821D3L400 |
400 | 1000 | K2L | 51 x 68 | 5.2 | 9.0 | 132 | 84 | ALS3(1)(2)102K2L400 |
400 | 1200 | K2L | 51 x 68 | 5.6 | 9.1 | 113 | 74 | ALS3(1)(2)122K2L400 |
400 | 1500 | K3L | 51 x 93 | 7.3 | 12.4 | 89 | 57 | ALS3(1)(2)152K3L400 |
400 | 1800 | K3L | 51 x 93 | 7.8 | 12.5 | 76 | 50 | ALS3(1)(2)182K3L400 |
400 | 2200 | K5C | 51 x 131 | 9.8 | 16.4 | 59 | 37 | ALS3(1)(2)222K5C400 |
400 | 2700 | L3L | 63.5 x 93 | 11.3 | 18.3 | 49 | 31 | ALS3(1)(2)272L3L400 |
400 | 3300 | LJA | 63.5 x 115 | 13.2 | 21.1 | 40 | 26 | ALS3(1)(2)332LJA400 |
400 | 3900 | L5C | 63.5 x 131 | 14.6 | 22.1 | 37 | 25 | ALS3(1)(2)392L5C400 |
400 | 4700 | NJA | 77 x 115 | 15.9 | 22.7 | 32 | 21 | ALS3(1)(2)472NJA400 |
400 | 5600 | N5C | 77 x 131 | 17.6 | 23.7 | 30 | 21 | ALS3(1)(2)562N5C400 |
400 | 6800 | N5R | 77 x 150 | 19.3 | 25.6 | 25 | 18 | ALS3(1)(2)682N5R400 |
400 | 8200 | Q5R | 90 x 150 | 25.6 | 36.3 | 18 | 12 | ALS3(1)(2)822Q5R400 |
400 | 10000 | Q5R | 90 x 150 | 26.5 | 35.6 | 16 | 11 | ALS3(1)(2)103Q5R400 |
400 | 12000 | Q7L | 90 x 194 | 30.9 | 40.7 | 14 | 10 | ALS3(1)(2)123Q7L400 |
400 | 15000 | Q8L | 90 x 220 | 37.4 | 47.7 | 12 | 9 | ALS3(1)(2)153Q8L400 |
450 | 270 | D2C | 36 x 55 | 2.5 | 5.4 | 383 | 215 | ALS3(1)(2)271D2C450 |
450 | 330 | D3C | 36 x 80 | 3.2 | 6.9 | 312 | 175 | ALS3(1)(2)331D3C450 |
450 | 390 | D3C | 36 x 80 | 3.4 | 7.4 | 265 | 149 | ALS3(1)(2)391D3C450 |
450 | 470 | D3C | 36 x 80 | 3.7 | 7.9 | 221 | 125 | ALS3(1)(2)471D3C450 |
450 | 560 | D3L | 36 x 93 | 4.2 | 8.6 | 196 | 115 | ALS3(1)(2)561D3L450 |
450 | 680 | D3L | 36 x 93 | 4.6 | 9.2 | 163 | 96 | ALS3(1)(2)681D3L450 |
450 | 820 | K2L | 51 x 68 | 5.0 | 9.0 | 142 | 86 | ALS3(1)(2)821K2L450 |
450 | 1000 | K2L | 51 x 68 | 5.3 | 9.1 | 120 | 75 | ALS3(1)(2)102K2L450 |
450 | 1200 | K3L | 51 x 93 | 6.9 | 12.3 | 94 | 56 | ALS3(1)(2)122K3L450 |
450 | 1500 | KJA | 51 x 115 | 8.1 | 14.5 | 75 | 45 | ALS3(1)(2)152KJA450 |
450 | 1800 | K5C | 51 x 131 | 9.3 | 16.3 | 63 | 38 | ALS3(1)(2)182K5C450 |
450 | 2200 | L3L | 63.5 x 93 | 10.7 | 18.3 | 53 | 32 | ALS3(1)(2)222L3L450 |
450 | 2700 | LJA | 63.5 x 115 | 12.5 | 21.1 | 43 | 26 | ALS3(1)(2)272LJA450 |
450 | 3300 | L5C | 63.5 x 131 | 14.6 | 24.1 | 36 | 22 | ALS3(1)(2)332L5C450 |
450 | 3900 | NJA | 77 x 115 | 15.3 | 22.7 | 33 | 22 | ALS3(1)(2)392NJA450 |
450 | 4700 | N5C | 77 x 131 | 18.0 | 26.5 | 28 | 18 | ALS3(1)(2)472N5C450 |
450 | 5600 | N5R | 77 x 150 | 19.7 | 28.4 | 24 | 16 | ALS3(1)(2)562N5R450 |
(1) Fastening code: 2 = without fastening screw, 3 = fastening screw
(2) Types of pins, see table
