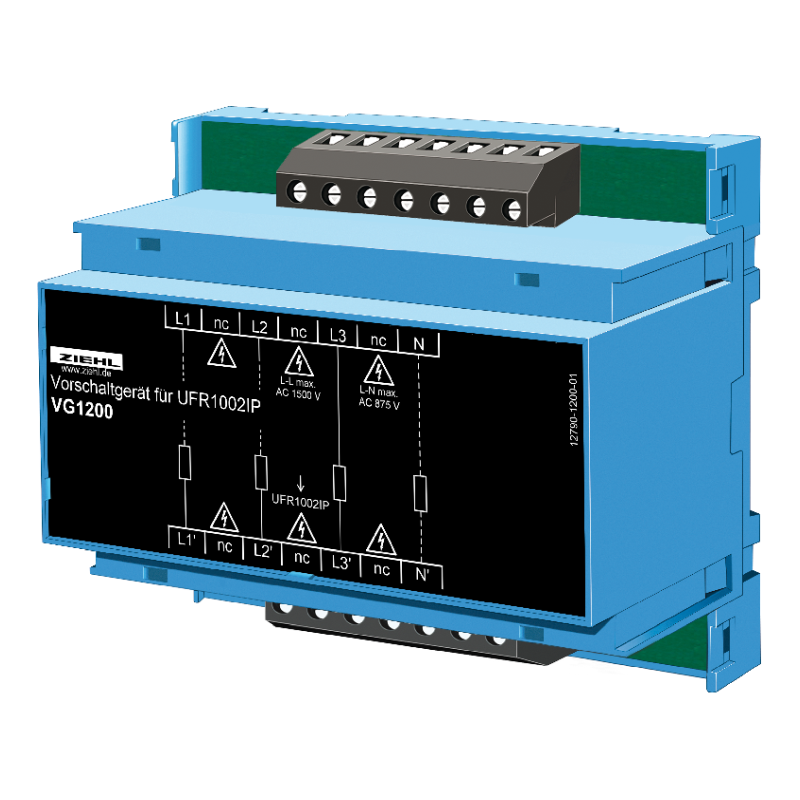

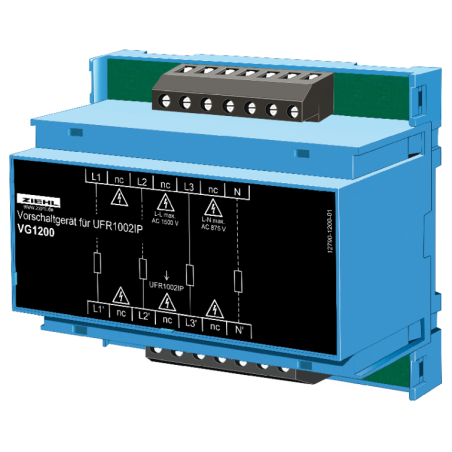

VG1200 - Свързващо устройство за напрежение - S222312

За да се постигне по-висока ефективност и да се намалят загубите в линията, често се използват инвертори с по-високо изходно напрежение от обичайното 3AC 400 V в големи системи за генериране на място.
За да може защитата на мрежата и системата да следи това високо напрежение, то трябва да бъде намалено. Това обикновено се прави с преобразуватели на напрежение. Със свързващото устройство VG1200 е наличен омичен делител на напрежение, който поема тази задача. Във връзка със свързващото устройство VG1200, UFR1002IP може да измерва напрежения до 1200 V. Дисплеят в UFR1002IP е мащабируем. Това означава, че напреженията на входа на VG1200 се показват и съответно се задават границите за защита срещу пренапрежение и понижено напрежение. И двете устройства заедно отговарят на изискванията на VDE-AR-N 4110 (захранване в мрежата със средно напрежение).

• Измерване на напрежение до 1200 V
• Толеранс на измерване = 1,2% от номиналното напрежение (на UFR1002IP)
• Не са необходими преобразуватели на напрежение
• Включен дисплей на правилното напрежение UFR1002IP (мащабируем)
• Не се изисква захранващо напрежение
• Корпус V6, 105 mm широк
