Производител: Eaton / CEAG

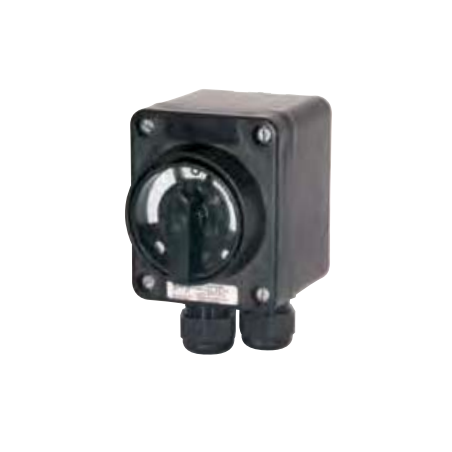

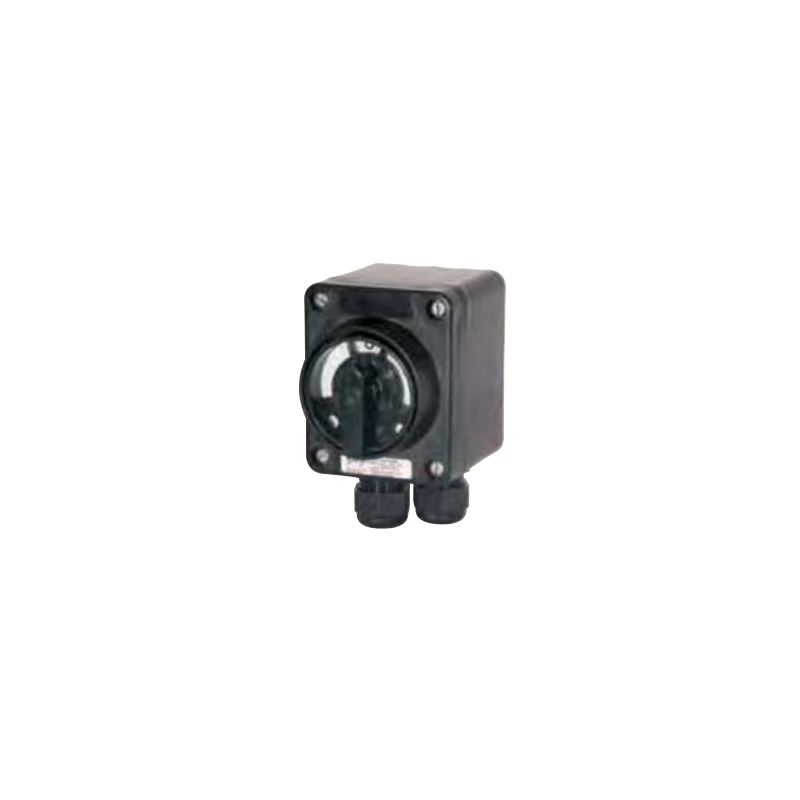

Предпазен ключ Ex 10A GHG 261 0005 R0005

  • GHG 261 0005 R0005
  • Материал
  • Номинален ток
  • IP клас

  • Cable gland

Сигурност за вашата защита

Превключвателите за безопасност CEAG могат да бъдат защитени срещу случайно задействане благодарение на вградена заключваща система, която държи до три катинара в положение ИЗКЛ. За да се предотврати подправяне, капаците на корпуса не могат да се отварят в заключено положение без трайна повреда.

Пълен капацитет на превключване AC-3

Всички предпазни превключватели CEAG предлагат пълен капацитет на превключване на двигателя според категорията на използване AC-3 и изолационни свойства съгласно EN 60947-4-1, с положително прекъсване на главните контакти.

Допълнителни версии с функция АВАРИЙНО ИЗКЛЮЧВАНЕ също са налични, съвместими с EN 60204-1.

Допълнителните спомагателни контакти със забавено или ранно включване (по избор) осигуряват двойна безопасност при екстремни условия на превключване.

Лесна инсталация

Превключвателите за безопасност CEAG са проектирани за лесен монтаж и удобен достъп до терминалите. Връзки.

Версиите от удароустойчив полиамид или полиестер, подсилен със стъклени влакна, осигуряват защита IP66 за прекъсвачи до 180 A. Те могат да бъдат оборудвани по избор с пластмасови или месингови затягащи фланци. Предпазните превключватели за токове до 630 A се доставят в метални кутии с възможност за монтиране на болтови фланци.

Група на експлозия IIB

Превключватели за безопасност с диапазон на тока от 210-630 A също се предлагат във версия за група на експлозия IIB, която отговаря на изискванията на повечето приложения.

Затворени превключватели за изолиране на инсталации по време на ремонт и поддръжка

Прекъсвачите GHG 26 (10-160 A) и GHG 981 (25-80 A) вече са одобрени като съвместими с новия стандарт IEC 62626-1, клас 1.

Новият стандарт IEC 62626-1 определя изискванията за предпазни превключватели (изолиращи превключватели), използвани за изключете оборудването по време на работа по обслужване и поддръжка. Тези изисквания са по-строги от стандарта IEC 60947-3, който преди не е регулирал тази област.

Стандартът разделя продуктите на два класа:

  • Клас 0 - за обща употреба
  • Клас 1 - за тежки и трудни условия на работа

Всички продукти, инсталирани в опасни зони ATEX/IECEx, трябва да отговарят на изискванията за клас 1.

Изискванията за този клас включват: минимална механична якост, подходящ рейтинг на IP защита, устойчивост на фалшифициране, устойчивост на температура, вибрации и корозия, капацитет на превключване и възможност за заключване.

Технически данни:

Параметър Описание
Маркировка съгласно 2014/34/ЕС II 2 G Ex ed IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
Сертификат за типово изследване на ЕО PTB 00 ATEX 1074
IECEx сертификат за съответствие BKI 07 0014
IECEx маркировка Ex ed IIC T6 / Ex tD A21 IP66 T53 °C
Допустима околна температура от -20 °C до +40 °C*
Номинално напрежение до макс. 500 V
Номинален ток макс. 10 A
Честота 50/60 Hz
Включваща/изключваща способност (AC-3) съгласно EN 60947-3 Ue 230 V / Ie 10 A
Ue 400 V / Ie 10 A
Ue 500 V / Ie 10 A
Разединител за поддръжка съгласно IEC 62626-1 Клас 1
Защита с предпазител до 400 V AC: 20 A gG
до 500 V AC: 16 A gG
Свързващи клеми Основни контакти: 2 x 1,5 - 2,5 mm²
Допълнителни/сигнални контакти: 2 x 0,5 - 2,5 mm² (по избор)
Степен на защита съгласно EN 60529 IP66
Клас на защита Аз
Кабелни входове / Пробиване на корпус M20 - налични детайли в поръчката
M25 - детайли налични при поръчка
Тегло 0,55 кг
Материал на корпуса Удароустойчив полиамид
Цвят на корпуса Черно
Допълнителен контакт (по избор) 1 x НЕ - Отложено включване/изключване
Заключващ се с катинар Може да се заключва в положение ИЗКЛЮЧЕНО с 3 налични в търговската мрежа катинара (Ø макс. 6) mm)

*Други температурни диапазони са налични при заявка.
