SPEX серия - едноредови съединители до 680A до 1000V AC / 1500V DC
  • SPEX серия - едноредови съединители до 680A до 1000V AC / 1500V DC
  • SPEX серия - едноредови съединители до 680A до 1000V AC / 1500V DC

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: MARECHAL ELECTRIC

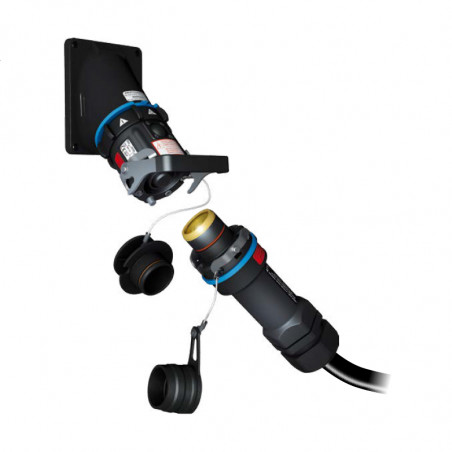

SPEX серия - едноредови съединители до 680A до 1000V AC / 1500V DC

Jednopolowy łącznik do 680A do 1000V AC/ 1500V DC

  • elektromechaniczny system blokady z wbudowanym mikrołącznikiem
  • 5 stałych mechanicznie niezmienianych pozycji dla każdej fazy L1, L2, L3, N + E
  • dodatkowe zabezpieczenie różnymi kolorami
  • obudowa z termoplastu IK08 wzmocnionego włóknem szklanym
  • główny obwód prądowy: max. 680 A / 1000 V AC / 1500 V DC, przyłącze 70 – 400 mm2
  • obwód styków prądowych: max 6 A / 220 V, przyłącze 1,5 – 4 mm2
  • strefa 1 [&] 2, 21 [&] 22, ochrona zapłonu typu „e”
  • ceryfikowane wg ATEX 94/9/EC
  • IEC 60079-0/-7, IEC 61241-0/-1
  • IP 65/66

Gniazdo do przybudowania Wtyczka kablowa Nr art. Nr art.   Nr art.
    Nr art.     18-25 mm 18-25 mm 18-25 mm 18-25 mm
L1 4647 001 L1 4641 001 32P 4641 001 40P 4641 001 50P 4641 001 63P
L2 4647 002 L2 4641 002 32P 4641 002 40P 4641 002 50P 4641 001 63P
L3 4647 003 L3 4641 003 32P 4641 003 40P 4641 003 50P 4641 001 63P
N 4647 00N N 4641 00N 32P 4641 00N 40P 4641 00N 50P 4641 001 63P
E 4647 00T E 4641 00T 32P 4641 00T 40P 4641 00T 50P 4641 001 63P
+ 4647 00P + 4641 00P 32P 4641 00P 40P 4641 00P 50P 4641 001 63P
- 4647 00M   4641 00M 32P 4641 00M 40P 4641 00M 50P 4641 001 63P
Znakowanie kolorami wdług kodu europejskiego Znakowanie kolorami według kodu europejskiego
Adapter Końcówka kablowa / tuleja* Nr art. Nr art. Prąd (A) Prąd (A)
Blokada elektromechaniczna uzyskiwana jest dzięki wbudowanemu mikrołącznikowi, który regulując dopływ prądu w momencie wtykania lub rozłączania złącza, zwiększa stopień bezpieczeństwa całego urządzenia. Przekrój kabla (mm2) Końcówka kablowa Tuleja 20°C≤Ta≤+40°C G/D T5/T56°C 20°C≤Ta≤+60°C G/D T5/T56°C
W celu zapewnieniu pełnego bezpieczeństwa w środowiskach wybuchowych zaleca się stosowanie elektrycznego urządzenie blokującego. Prezentowany system kontrolny umożliwia przerwanie obciążenia, zgodnie z wytycznymi ATEX (stopień ochrony przeciwzapłonowej „e"). 70 454 A70 CV 454 A70 DV 290 235
95 454 A95 CV 454 A95 DV 415 335
120 454 A12 CV 454 A12 DV 456 376
150 454 A15 CV 454 A15 DV 493 415
185 454 A18 CV 454 A18 DV 530 450
240 454 A24 CV 454 A24 DV 570 497
300 454 A30 CV 454 A30 DV 620 540
400 454 A40 CV 454 A40 DV 680 600
*Przy zamówieniu wtyku należy wybra odpowiednią tuleję
