Fabricante: MARECHAL ELECTRIC

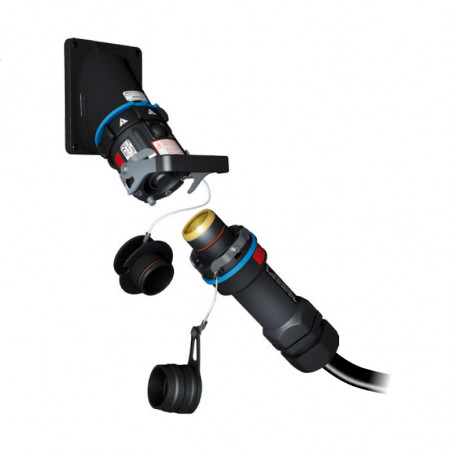

Serie SPEX: conectores de una sola fila hasta 680a a 1000V CA / 1500V DC

Interruptor unipolar de hasta 680 A y hasta 1000 V CA/1500 V CC

  • Sistema de enclavamiento electromecánico con microinterruptor integrado
  • 5 posiciones fijas mecánicamente para cada fase: L1, L2, L3, N + E
  • Protección adicional con diferentes colores
  • Carcasa de termoplástico reforzado con fibra de vidrio IK08
  • Circuito de corriente principal: máx. 680 A / 1000 V CA / 1500 V CC, conexión 70 – 400 mm²
  • Circuito de contacto: máx. 6 A / 220 V, conexión 1,5 – 4 mm²
  • Zona 1 [&] 2, 21 [&] 22, tipo de protección contra ignición "e"
  • Certificado según ATEX 94/9/CE
  • IEC 60079-0/-7, IEC 61241-0/-1
  • IP 65/66
Base de montaje Conector de cable N.º de artículo N.º de artículo N.º de artículo
N.º de artículo 18-25 mm 18-25 mm 18-25 mm 18-25 mm
L1 4647 001 L1 4641 001 32P 4641 001 40P 4641 001 50P 4641 001 63P
L2 4647 002 L2 4641 002 32P 4641 002 40P 4641 002 50P 4641 001 63P
L3 4647 003 L3 4641 003 32P 4641 003 40P 4641 003 50P 4641 001 63P
N 4647 00N N 4641 00N 32P 4641 00N 40P 4641 00N 50P 4641 001 63P
E 4647 00T E 4641 00T 32P 4641 00T 40P 4641 00T 50P 4641 001 63P
+ 4647 00P + 4641 00P 32P 4641 00P 40P 4641 00P 50P 4641 001 63P
- 4647 00M 4641 00M 32P 4641 00M 40P 4641 00M 50P 4641 001 63P
Código de colores según el código europeo Código de colores según el código europeo
Adaptador Terminal/Funda de cable* N.º de artículo N.º de artículo Corriente (A) Corriente (A)
El bloqueo electromecánico se consigue gracias a un microinterruptor integrado que regula el flujo de corriente al insertar o desconectar el conector, lo que aumenta la seguridad de todo el dispositivo. Sección transversal del cable (mm²) Terminal del cable Manguito 20 °C ≤ Ta ≤ +40 °C G/D T5/T56 °C 20 °C ≤ Ta ≤ +60 °C G/D T5/T56 °C
Para garantizar la seguridad completa en entornos explosivos, se recomienda el uso de un dispositivo de enclavamiento eléctrico. El sistema de control presentado permite la interrupción de la carga de acuerdo con las directrices ATEX (clase de protección contra ignición "e"). 70 454 A70 CV 454 A70 DV 290 235
95 454 A95 CV 454 A95 DV 415 335 120 454 A12 CV 454 A12 DV 456 376 150 454 A15 CV 454 A15 DV 493 415 185 454 A18 CV 454 A18 DV 530 450 240 454 A24 CV 454 A24 DV 570 497 300 454 A30 CV 454 A30 DV 620 540 400 454 A40 CV 454 A40 DV 680 600
*Al pedir un conector, seleccione el manguito adecuado.
