Производител: ZIEHL

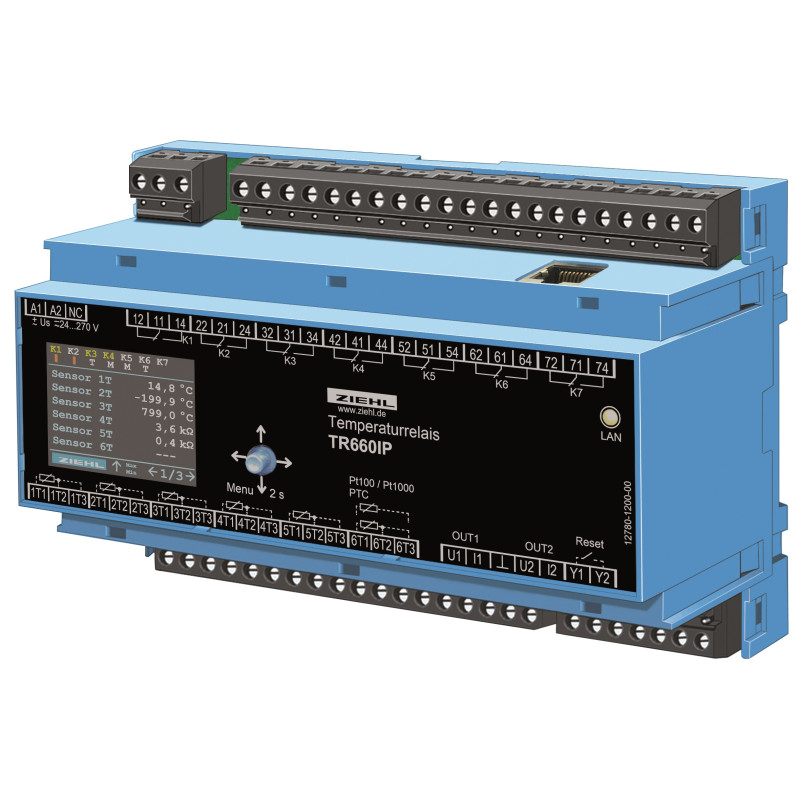

TR660IP-ANALOG - Температурно реле - T224370

  • T224370
  • Вид продукт IP54 мотор, IP20 електроника
  • Напрежение на захранване AC/DC 24 - 270 V
  • Изпълнение Специфични за клиента / IP 6K9K
  • Допълнителни PBTP материал, подсилен със стъклени влакна
  • Сертификат специфични за клиента
  • Изходна функция Аналогови изходи 0/4-20 mA, 0-10 V, изходи/релета, Ethernet TCP/IP
  • Измерена стойност Стоманен лист, поцинкован и покрит с циментово сива пластмаса (RAL 7033)

Температурни релета TR660IP наблюдават до 6 сензора за до 7 ограничения. Различни сензори могат да бъдат свързани едновременно, напр. Pt 100 (RTD) и PTC термистори. Типични приложения са мониторинг на двигатели, генератори или трансформатори. Друго приложение е използването като дву- или повече степенен контролер с допълнителен мониторинг на над- или ниска температура или наблюдение на разликите в температурите на 2 сензора.
Предварително зададените програми позволяват лесна настройка, напр. мониторинг на трансформатори с/без мониторинг на температурата на сърцевината или с/без управление на вентилатор.

Ако оценката "2 от x" е активирана с няколко свързани сензора, аларма се задейства само когато граничната стойност е превишена в 2 сензора. Това предотвратява фалшиви аларми поради повреда в един сензор. Работата може да се извърши на устройството или със стандартен браузър през Ethernet.

  • 6 входа за сензори Pt 100, Pt 1000 и PTC, възможни са смесени сензори
  • 7 аларми / релейни изхода
  • аларма 2 от x = аларма само когато ограничението е превишено в мин. 2 сензора
  • мониторинг на разликата в температурите
  • мониторинг на скоростта на промяна на температурата
  • регистриране на температури и история
  • предварително зададени програми за защита на двигатели, трансформатори и други
  • интерфейс Ethernet TCP/IP, налични стойности чрез modbus TCP
  • програмиране с браузър през TCP/IP или с джойстик на устройство
  • цветен LED дисплей за ясно показване на температури и състояния на аларми
  • универсално захранване AC/DC 24-270 V
  • Аксесоар: Инсталационна рамка ER8 за монтаж на панел

TR660IP RS485:  интерфейс RS485 (modbus RTU)
TR660IP аналогов:  4 аналогови изхода 2x 0/4 - 20 mA и 2x 0/2 - 10 V, изолирани от сензорни входове, индивидуално програмируеми.
