Výrobce: ZIEHL

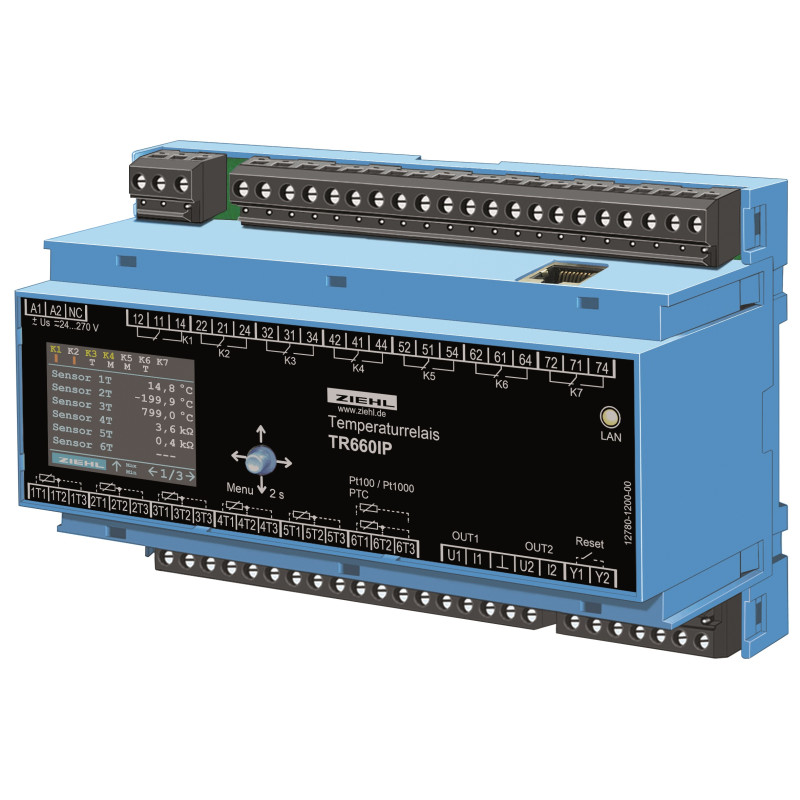

TR660IP-ANALOG - Teplotní relé - T224370

  • T224370
  • Typ produktu Motor IP54, elektronika IP20
  • Napájecí napětí AC/DC 24 - 270 V
  • Provedení Specifické pro zákazníka / IP 6K9K
  • Dodatečné informace Materiál PBTP vyztužený skelnými vlákny
  • Osvědčení specifické pro zákazníka
  • Výstupní funkce Analogové výstupy 0/4-20 mA, 0-10 V, Výstupy/Relé, Ethernet TCP/IP
  • Naměřená hodnota Ocelový plech, pozinkovaný a potažený cementově šedým plastem (RAL 7033)

Teplotní relé TR660IP monitoruje až 6 senzorů pro až 7 limitů. Lze připojit různá čidla současně, např. Pt 100 (RTD) a PTC termistory. Typickými aplikacemi jsou monitorování motorů, generátorů nebo transformátorů. Další aplikací je použití jako dvou a více stupňový regulátor s přídavným sledováním přehřátí nebo podteplení nebo sledováním rozdílů teplot 2 čidel.
Přednastavené programy umožňují snadné nastavení např. monitorování transformátorů s/bez monitorování teploty jádra nebo s/bez ovládání ventilátoru.

Pokud je aktivováno vyhodnocení "2 z x" s více připojenými senzory, dojde ke spuštění alarmu pouze při překročení limitní hodnoty u 2 senzorů. Tím se zabrání falešným poplachům v důsledku poruchy jednoho snímače. Obsluha je možná na zařízení nebo pomocí standardního prohlížeče přes Ethernet.

  • 6 vstupů pro čidla Pt 100, Pt 1000 a PTC, možná smíšená čidla
  • 7 alarmů / reléových výstupů
  • alarm 2 z x = alarm pouze při překročení limitu v min. 2 senzory
  • monitorování rozdílu teplot
  • monitorování rychlosti změny teplot
  • protokolování teplot a historie
  • přednastavené programy pro ochranu motorů, transformátorů a další
  • rozhraní ethernet TCP/IP, hodnoty dostupné přes modbus TCP
  • programování pomocí prohlížeče pro přehledné zobrazení teplot zařízení a LED diody
  • univerzální napájecí zdroj AC/DC 24-270 V
  • Příslušenství: Instalační rám ER8 pro montáž na panel

TR660IP RS485:  rozhraní RS485 (modbus RTU)
TR660IP analog:  a 4 analogové výstupy 20/0 m2 10 V, izolované od senzorových vstupů, individuálně programovatelné.
