Производител: Rolec

TARSAMART - система за оръжие

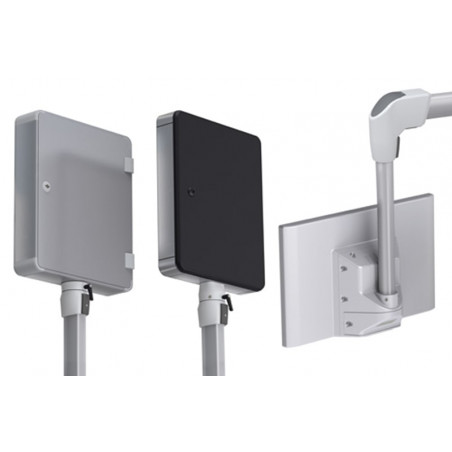

taraSMART е модерна система за носещи рамена, предназначена за употреба в съвременното машиностроене. Перфектно съчетание от технически дизайн и технически изисквания, тя осигурява достатъчно пространство за прокарване на кабели като HDMI, DVI или мрежови щепсели. Благодарение на доказаната и доказана технология, инсталирането е бързо и лесно. Вариантите на свързване на системата позволяват свързването както на по-тесни, така и на по-дълбоки контролни табла. Благодарение на ъгловия тръбен конектор Ø48, свързването на панелни компютри към кръгли тръбни стойки е възможно без допълнителни адаптери.

Компоненти на системата


Тип Номер на част Тегло (g) Материал
Щепсел за свързване 141.005.000 2200 G Al Si 12 Изтегляне
Стенна фуга 141.010.000 3200 G Al Si 12 Изтегляне
Междинна фуга 141.015.000 3000 G Al Si 12 Изтегляне
Ъглов профил 141.020.000 1500 G Al Si 12 Изтегляне
Ъглова скоба Ø48 141.020.001 1400 G Al Si 12 Изтегляне
Долен колонтитул 141.030.000 1100 G Al Si 12 Изтегляне

Профил за поддръжка


Тип Номер на частта Тегло (g) Дължина на опорния профил
Опорен профил 250 мм 144.500.250 720 250 Изтегляне
Опорен профил 500 мм 144.500.500 1440 500 Изтегляне
Носещ профил 750 мм 144.500.750 1800 750 Изтегляне
Опорен профил 1000 мм 144.501.000 2879 1000 Изтегляне
Кръгла тръба Ø48 250 мм 144.510.250 900 250 Изтегляне
Кръгла тръба Ø48 500 мм 144.510.500 1800 500 Изтегляне
Кръгла тръба Ø48 750 мм 144.510.750 2700 750 Изтегляне
Кръгла тръба Ø48 1000 мм 144 511 000 3600 1000 Изтегляне

Конектор


Тип Номер на частта Тегло (g) Материал
Профилен конектор 141.025.000 660 G Al Si 12 Изтегляне
Конектор Ø48 141.025.001 580 G Al Si 12 Изтегляне
Съединител за профилен панел 141.025.500 970 G Al Si 12 Изтегляне
Съединител за панел Ø48 141.025.501 880 G Al Si 12 Изтегляне
Външен монтаж Външен монтаж
B Държач за клемна лента B Държач за клемна лента
BF Battery Compartment BF Battery Compartment
C Цветни ивици, покриващи наслагвания C Цветни ивици/покриващи наслагвания
D Силиконово уплътнение на капака D Силиконово уплътнение на капака
DA Alu Крайни капачки DA Alu Крайни капачки
DH държач за капак DH държач за капак
DP POM Caps DP POM Caps
DV Double Bit Lock DV Double Bit Lock
EMC екраниране EMC екраниране
EP електролитно полиране EP електролитно полиране
F Самозалепващ се преден панел F Самозалепващ се преден панел
FE визьор FE визьор
H Ръчен винт H Ръчен винт
HG multiPANEL държач HG multiPANEL държач
HS задържаща панта HS задържаща панта
Аз боравя със системата Аз боравя със системата
ID Integrated cover handlesID ID Integrated cover handles
Вътрешен шестостенен винт Вътрешен шестостенен винт
IS скрита външна панта IS скрита външна панта
J Hand grip J Hand grip
L Антикорозионна защита L Антикорозионна защита
LH Държач за печатна платка LH Държач за печатна платка
M Монтажни плочи M Монтажни плочи
MH Mast Mount MH Mast Mount
P Уплътнителен комплект P Уплътнителен комплект
P 60 Desktop, дълбочина 60 mm P 60 Desktop, дълбочина 60 mm
P 90 Desktop, дълбочина 90 mm P 90 Desktop, дълбочина 90 mm
PR Profile Handle System PR Profile Handle System
Q Носещ елемент, напречен Q Носещ елемент, напречен
RS заден панел с панта RS заден панел с панта
S панти S панти
SF Крачета за щракване SF Крачета за щракване
SH защитно покритие SH защитно покритие
ST заключване с ключ ST заключване с ключ
SV Snap-in конектори SV Snap-in конектори
SZ конектор с резе с ключалка SZ конектор с резе с ключалка
T Носещи релси за серийни терминали T Носещи релси за серийни терминали
TM Пространство за клавиатура/мишка TM Клавиатура/мишка Интервал
V винтова закопчалка със слот V винтова / закопчалка с прорез
VR Завинтен заден панел VR Завинтен заден панел
W Винт за затваряне с гнездо W Винт / затваряне с триъгълен гнездо
WA Свързване на стена WA Свързване на стена
WM ъглов монтажен комплект WM ъглов монтажен комплект
X Винт за затваряне с X Винт / закопчаване с квадратна глава
Y Затваряне с карфица Y Затваряне с карфица
Z затваряне с щифт и ключалка Z затваряне с щифт и ключалка
ZL Cal ZL Cal
67 IP 67 степен на защита 67 IP 67 степен на защита
69K IP степен на защита 69K 69K IP степен на защита 69K
Принцип
Икономична, компактна и елегантна дизайнерска система за окачване Товароносимост, проектирана за леки до средни товари.
Допълнителна информация
Възможна е комбинация с тръбни скоби за HMI/контролни шкафове от водещи производители (напр. Siemens, Beckhoff, B&R).
Просторните кабелни уплътнения осигуряват оптимална връзка с всички интерфейси и достатъчно място за различни кабели и щепсели.
Възможно е хоризонтално позициониране на цялата система върху всички съединения!
Материал/Повърхност
Алуминиева сплав, лята под налягане, прахово боядисана, светло сиво RAL 7035.
Опция: Специални цветове.
Опорни профили: Екструдиран алуминиев профил, сребристо анодизиран.
Кръгла тръба Ø48: стомана, сребристо покритие.
Капак: Термопластмаса, сива. Антрацит RAL 7016
Уплътнение
Хлоропреново кръгло уплътнение за кабел (CR), температурна устойчивост: -30°C до +90°C
Кабелно уплътнение
Подходящо за HDMI кабели, пач кабели, DVI кабели, USB кабели, IEC щепселни конектори и др.
Клас на защита
IP 54/ EN 60529
ROLEC сервиз
Препоръчваме ви да се възползвате от нашата пълна сервизна оферта за готови за монтаж продукти.
Конфигурация
За индивидуална конфигурация или ако имате някакви въпроси, нашият компетентен партньор ще се радва да ви помогне. офроуд
