Gyártó: Rolec

taraSMART - Támogató kar rendszer

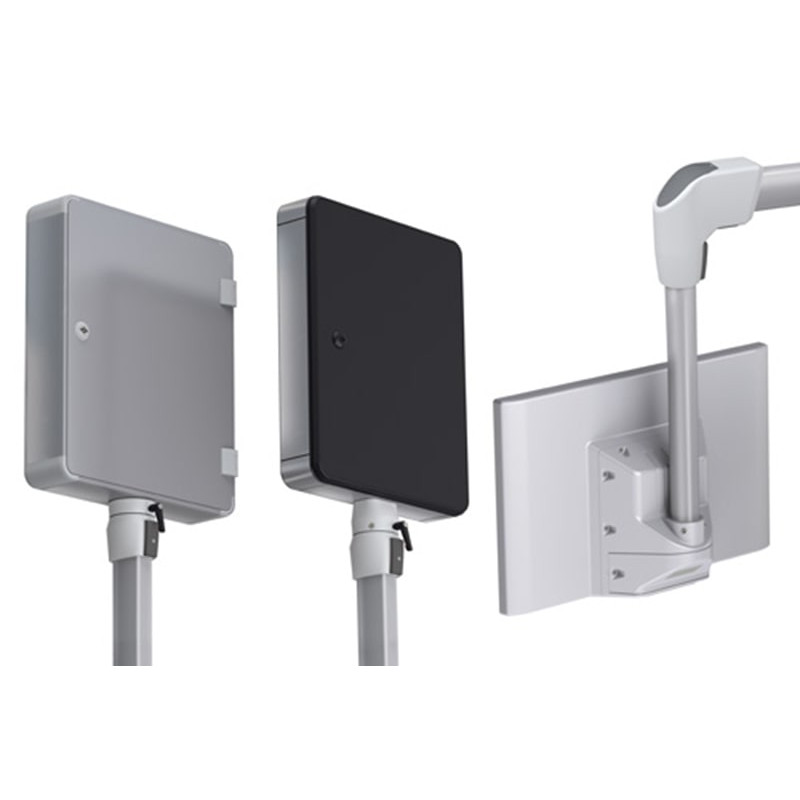

taraSMART egy modern tartókar-rendszer, amelyet a modern gépgyártásban való használatra terveztek. A műszaki tervezés és a műszaki követelmények tökéletes ötvözete, amely bőséges helyet biztosít olyan kábelek vezetéséhez, mint a HDMI, DVI vagy hálózati csatlakozók. A bevált és bevált technológiának köszönhetően a telepítés gyors és egyszerű. A rendszer csatlakozási változatai lehetővé teszik mind a keskenyebb, mind a mélyebb vezérlőházak csatlakoztatását. A Ø48-as szögletes csőcsatlakozónak köszönhetően a panel PC-k kerek csőtartókhoz való csatlakoztatása további adapterek nélkül lehetséges.

Rendszerkomponensek


Típus Cikkszám Súly (g) Anyag
Idomcsatlakozó center;">141.005.000 2200 G Al Si 12 Letöltés
Falillesztés 141.010.000 3200 G Al Si 12 Letöltés
Köztes illesztés 141.015.000 3000 G Al Si 12 Letöltés
Szögprofil 141.020.000 1500 G Al Si 12 Letöltés
Ø48-as szögletes konzol 141.020.001 1400 G Al Si 12 Letöltés
Lábléc 141.030.000 1100 G Al Si 12 Letöltés

Profiltámogatás Profil


Típus Cikkszám Súly (g) Támasztóprofil hossza
Támasztóprofil 250 mm 144.500.250 720 250 Letöltés
Támasztóprofil 500 mm 144.500.500 1440 500 Letöltés
Hordóprofil 750 mm 144.500.750 1800 center;">750 Letöltés
Támasztóprofil 1000 mm 144.501.000 2879 1000 Letöltés
Kerek cső Ø48 250 mm 144.510.250 center;">900 250 Letöltés
Kerek cső Ø48 500 mm 144.510.500 1800 500 Letöltés
Kerek cső Ø48 750 mm 144.510.750 2700 750 Letöltés
Kerek Ø48 cső 1000 mm 144.511.000 3600 1000 Letöltés

Csatlakozó


Típus Cikkszám Súly (g) Anyag
Profil csatlakozó 141.025.000 660 G Al Si 12 Letöltés
Csatlakozó Ø48 141.025.001 580 G Al Si 12 Letöltés
Profilpanel-összekötő 141.025.500 970 G Al Si 12 Letöltés
Panelcsatlakozó Ø48 141.025.501 880 G Al Si 12 Letöltés
A külső rögzítés A külső rögzítés
B Sorkapocsléc tartó B Sorkapocsléc tartó
BF elemtartó BF elemtartó
C Színes csíkok fedőrétegek C Színes csíkok/fedő rátétek
D Szilikon burkolat tömítés D Szilikon burkolat tömítés
DA Alu End Caps DA Alu End Caps
DH fedéltartó DH fedéltartó
DP POM Caps DP POM Caps
DV Double Bit Lock DV Double Bit Lock
EMC Shielding EMC árnyékolás
EP elektrolitikus polírozás EP elektrolitikus polírozás
F Öntapadó előlap F Öntapadó előlap
FE kereső FE kereső
H Kézi csavar H Kézi csavar
HG multiPANEL tartó HG multiPANEL tartó
HS rögzítőpánt HS rögzítőpánt
I Handle System I Handle System
ID Integrált borító fogantyúk ID Integrált borító fogantyúk
IN Imbuszcsavar IN imbuszcsavar
IS Rejtett külső csuklópánt IS Rejtett külső zsanér
J Hand grip J Kézi fogantyú
L Korrózióvédelem L Korrózióvédelem
LH nyomtatott áramkör tartó LH nyomtatott áramkör tartó
M rögzítőlapok M rögzítőlapok
MH árboctartó MH árboctartó
P Tömítőkészlet P Tömítőkészlet
P 60 asztal, mélység 60 mm P 60 asztal, mélység 60 mm
P 90 asztal, mélység 90 mm P 90 asztal, mélység 90 mm
PR-profil fogantyúrendszer PR-profil fogantyúrendszer
Q Tartóelem, keresztirányú Q Tartóelem, keresztirányú
RS Hátsó panel zsanérral RS Hátsó panel zsanérral
S csuklópántok S zsanérok
SF rápattintható lábak SF rápattintható lábak
SH védőburkolat SH védőburkolat
ST-zár kulccsal ST-zár kulccsal
SV beépülő csatlakozók SV beépülő csatlakozók
SZ Reteszcsatlakozó zárral SZ Reteszelő csatlakozó zárral
T Tartósínek soros terminálokhoz T Tartósínek soros terminálokhoz
TM Billentyűzet/Egér Hely TM Billentyűzet/Egér Tér
V Csavaros zárás hornygal V Csavaros / hornyos zárás
VR csavaros hátsó panel VR csavaros hátsó panel
W Csavaros zárás aljzattal W Csavaros / záródás háromszög alakú foglalattal
WA fali csatlakozás WA fali csatlakozás
WM szög rögzítő készlet WM szög rögzítő készlet
X Csavaros zárás X Csavaros / szögletes fejjel
Y Zárás tűvel Y Zárás tűvel
Z Zárás tűvel és zárral Z Zárás tűvel és zárral
ZL Cal ZL Cal
67 IP 67 védelmi besorolás 67 IP 67 védelmi besorolás
69K IP-védelmi besorolás 69K 69K IP-védelmi besorolás 69K
Elv
Gazdaságos, kompakt és elegáns dizájner karrendszer Teherbírás, könnyű és közepes terhelésekre tervezve.
További információk
Kombinálható vezető gyártók (pl. Siemens, Beckhoff, B&R) HMI/vezérlőszekrényeihez való csőkonzolokkal.
A tágas kábeltömítések optimális csatlakozást biztosítanak minden interfészhez, és elegendő helyet biztosítanak a különböző kábelek és csatlakozók számára.
A teljes rendszer vízszintes elhelyezése minden csatlakozáson lehetséges!
Anyag/Felület
Porszórt alumíniumötvözet, világosszürke RAL 7035.
Opció: Speciális színek.
Tartóprofilok: Extrudált alumínium profil, ezüst eloxált.
Ø48 átmérőjű kerek cső: acél, ezüst bevonattal.
Borítás: Hőre lágyuló műanyag, szürke. Antracit RAL 7016
Tömítés
Kloroprén kerek zsinórtömítés (CR), hőállóság: -30°C és +90°C között
Kábeltömítés
Alkalmas HDMI kábelekhez, patch kábelekhez, DVI kábelekhez, USB kábelekhez, IEC dugaszoló csatlakozókhoz stb.
Védelmi osztály
IP 54/ EN 60529
ROLEC szerviz
Javasoljuk, hogy vegye igénybe teljes körű szervizajánlatunkat a telepítésre kész termékekre.
Konfiguráció
Egyedi konfiguráció vagy bármilyen kérdés esetén hozzáértő partnerünk örömmel áll rendelkezésére. terepjáró
