Fabricante: Rolec

Tarermart - Sistema de armas de apoyo

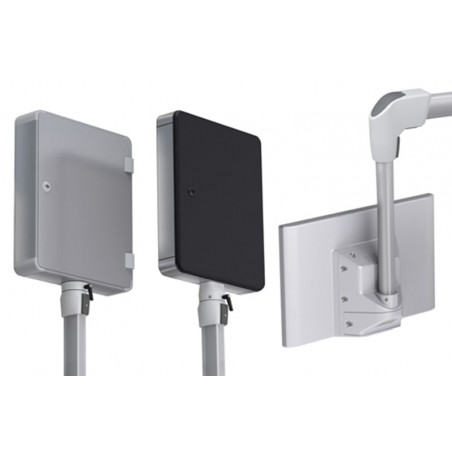

taraSMART es un moderno sistema de brazo de soporte diseñado para su uso en la construcción de maquinaria moderna. Una combinación perfecta de diseño y requisitos técnicos, ofrece amplio espacio para el tendido de cables como HDMI, DVI o conectores de red. Gracias a su tecnología de eficacia probada, la instalación es rápida y sencilla. Las variantes de acoplamiento del sistema permiten la conexión de cajas de control tanto estrechas como profundas. Gracias al conector de tubo angular de Ø48, es posible conectar los Panel PC a los soportes de tubo redondo sin necesidad de adaptadores adicionales.

Componentes del sistema


Tipo N.º de pieza Peso (g) Material
Conector de unión 2200 G Al Si 12 Descargar
Junta de pared 3200 G Al Si 12 Descargar
Articulación intermedia 141.020.001 1400 G Al Si 12 Descargar
141.030.000 1100 G Al Si 12 Descargar

Perfil de soporte



Conector


Tipo N.º de pieza Peso (g) Longitud del perfil de soporte
Perfil de soporte 250 mm 144.500.250 720 Descargar
Perfil de soporte de 500 mm 144.500.500 500 Descargar
Perfil de soporte de 750 mm 1800 750 Descargar
Perfil de soporte 1000 mm 144.501.000 2879 1000 Descargar
144.510.250 900 250 Descargar
Tubo redondo Ø48 500 mm 144.510.500 1800 500 Descargar
Tubo redondo Ø48 750 mm 144.510.750 2700 Descargar
Tubo redondo Ø48 1000 mm 144.511.000 Descargar
Tipo N.º de pieza Peso (g) Material
Conector de perfil 141.025.000 660 G Al Si 12 Descargar
Conector Ø48 141.025.001 580 G Al Si 12 Descargar
Conector de panel de perfil 141.025.500 970 G Al Si 12 Descargar
Conector de panel Ø48 141.025.501 880 Descargar
Un montaje externo Un montaje externo
B Soporte para regleta de terminales B Soporte para regleta de terminales
Compartimento de batería BF Compartimento de batería BF
C Rayas de colores que cubren superposiciones C Rayas de colores/superposiciones de cobertura
D Junta de tapa de silicona D Junta de tapa de silicona
Tapas de extremo DA Alu Tapas de extremo DA Alu
Soporte de tapa DH Soporte de tapa DH
Tapas DP POM Tapas DP POM
Bloqueo DV de doble bit Bloqueo DV de doble bit
Blindaje EMC Blindaje EMC
Pulido electrolítico EP Pulido electrolítico EP
F Panel frontal autoadhesivo F Panel frontal autoadhesivo
Visor FE Visor FE
Tornillo manual H Tornillo manual H
Soporte multiPANEL HG Soporte multiPANEL HG
Bisagra de retención HS Bisagra de retención HS
Yo manejo el sistema Yo manejo el sistema
ID Asas de cubierta integradas ID Asas de cubierta integradas
IN tornillo Allen IN tornillo Allen
IS Bisagra externa oculta IS Bisagra externa oculta
J Empuñadura J Empuñadura
L Protección anticorrosión L Protección anticorrosión
Soporte de placa de circuito impreso LH Soporte de placa de circuito impreso LH
Placas de montaje M Placas de montaje M
Montaje de mástil MH Montaje de mástil MH
P Kit de sellado P Kit de sellado
P 60 Escritorio, profundidad 60 mm P 60 Escritorio, profundidad 60 mm
P 90 Escritorio, profundidad 90 mm P 90 Escritorio, profundidad 90 mm
Sistema de manija de perfil PR Sistema de manija de perfil PR
Q Elemento de soporte, transversal Q Elemento de soporte, transversal
RS Panel trasero con bisagra RS Panel trasero con bisagra
Bisagras S Bisagras S
Patas a presión SF Pies a presión SF
Funda protectora SH Funda protectora SH
Cerradura ST con llave Cerradura ST con llave
Conectores a presión SV Conectores a presión SV
Conector SZ Latch con cerradura Conector SZ Latch con cerradura kiem
T Rieles de soporte para terminales serie T Rieles de soporte para terminales serie
TM Espacio para teclado/ratón TM Espacio para teclado/ratón Espacio
Cierre de tornillo V con ranura Tornillo / cierre de V con ranura
Panel trasero atornillado VR Panel trasero atornillado VR
W Cierre de rosca con casquillo W Cierre de tornillo/con casquillo triangular
Conexión de pared WA Conexión de pared WA
Kit de montaje en ángulo WM Kit de montaje en ángulo WM
X Cierre de tornillo con X Tornillo/cierre con cabeza cuadrada
Cierre Y con pasador Cierre Y con pasador
Cierre Z con pasador y candado Cierre Z con pasador y candado
Cal. ZL Cal. ZL
67 Grado de protección IP 67 67 Grado de protección IP 67
69K Grado de protección IP 69K 69K Grado de protección IP 69K
Principio
Sistema de brazo de diseño económico, compacto y elegante Capacidad de carga, diseñada para cargas ligeras a medias.
Información adicional
Es posible la combinación con soportes de tubo para HMI/armarios de control de fabricantes líderes (p. ej., Siemens, Beckhoff, B&R).
Los amplios prensaestopas garantizan una conexión óptima a todas las interfaces y espacio suficiente para diversos cables y conectores.
¡Es posible la colocación horizontal del sistema completo en todas las juntas!
Material/Superficie
Aleación de aluminio fundido a presión, con recubrimiento en polvo, gris claro RAL 7035.
Opción: Colores especiales.
Perfiles de soporte: Perfil de aluminio extruido, anodizado plata.
Tubo redondo Ø48: acero, con recubrimiento plata.
Cubierta: Termoplástico, gris. Antracita RAL 7016
Sellado
Sellado redondo de cloropreno (CR), resistencia a temperaturas: de -30 °C a +90 °C
Prensaestopas
Apto para cables HDMI, latiguillos, DVI, USB, conectores IEC, etc.
Clase de protección
IP 54/ EN 60529
Servicio ROLEC
Le animamos a aprovechar nuestra oferta de servicio completo para productos listos para instalar.
Configuración
Para una configuración personalizada o si tiene alguna pregunta, nuestro socio competente estará encantado de ayudarle. todoterreno
