Hersteller: Rolec

TarasMART - Support Waffensystem

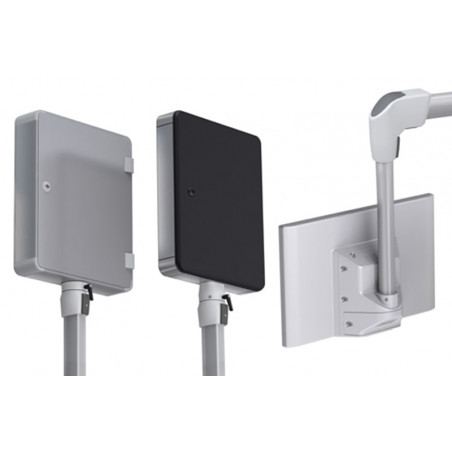

taraSMART ist ein modernes Tragarmsystem für den Einsatz im modernen Maschinenbau. Es vereint technisches Design und technische Anforderungen optimal und bietet ausreichend Platz für die Kabelführung, beispielsweise für HDMI-, DVI- oder Netzwerkanschlüsse. Dank seiner bewährten Technologie ist die Installation schnell und einfach. Die verschiedenen Kupplungsvarianten des Systems ermöglichen den Anschluss sowohl schmalerer als auch tieferer Schaltschränke. Dank des Ø48-Winkelrohrverbinders ist der Anschluss von Panel-PCs an Rundrohrhalterungen ohne zusätzliche Adapter möglich.

Systemkomponenten


Typ Teilenummer Gewicht (g) Material
Steckverbindung 141.005.000 2200 G Al Si 12 Download
Wandfuge 141.010.000 3200 G Al Si 12 Download
Intermediate joint 141.015.000 3000 G Al Si 12 Download
141.020.000 1500 G Al Si 12 Herunterladen
Ø48 Winkelklammer 141.020.001 1400 G Al Si 12 Download
Footer 141.030.000 1100 G Al Si 12 Herunterladen

Profil Support Profil


Typ Teilenummer Stützprofillänge
Stützprofil 250 mm 144.500.250 720 250 Download
Stützprofil 500 mm 144.500.500 1440 500 Download
Trägerprofil 750 mm 144.500.750 1800 750 Download
Stützprofil 1000 mm 144.501.000 2879 1000 Download
Rundrohr Ø48 250 mm 144.510.250 900 250 Download
Rundrohr Ø48 500 mm 144.510.500 1800 500 Download
144.510.750 2700 750 Download
Rundrohr Ø48 1000 mm 144.511.000 3600 1000 Herunterladen

Connector


Type Teilenummer Gewicht (g) Material
Profilverbinder 141.025.000 660 G Al Si 12 Download
Connector Ø48 141.025.001 580 G Al Si 12 Download
Profilplattenverbinder 141.025.500 970 G Al Si 12 Download
Panel connector Ø48 141.025.501 880 G Al Si 12 Download
Eine externe Halterung Eine externe Halterung
B Klemmleistenhalter B Klemmleistenhalter
BF-Batteriefach BF-Batteriefach
C Farbige Streifen, die Overlays abdecken C Farbige Streifen/Overlays abdecken
D Silikon-Abdeckungsdichtung D Silikon-Abdeckungsdichtung
DA Alu-Endkappen DA Alu-Endkappen
DH Deckelhalter DH Deckelhalter
DP POM-Kappen DP POM-Kappen
DV-Doppelbit-Schloss DV-Doppelbit-Schloss
EMV-Abschirmung EMV-Abschirmung
EP Elektrolytisches Polieren EP Elektrolytisches Polieren
F Selbstklebende Frontplatte F Selbstklebende Frontplatte
FE-Sucher FE-Sucher
H Handschraube H Handschraube
HG multiPANEL-Halter HG multiPANEL-Halter
HS Haltescharnier HS Haltescharnier
Ich behandle das System Ich behandle das System
ID Integrierte Abdeckgriffe ID Integrierte Abdeckgriffe
IN-Inbusschraube IN-Inbusschraube
IS Verstecktes externes Scharnier IS Verstecktes externes Scharnier
J Handgriff J Handgriff
L Korrosionsschutz L Korrosionsschutz
LH Leiterplattenhalter Linker Leiterplattenhalter
M-Montageplatten M-Montageplatten
MH-Masthalterung MH-Masthalterung
P Dichtungssatz P Dichtungssatz
P 60 Desktop, Tiefe 60 mm P 60 Desktop, Tiefe 60 mm
P 90 Desktop, Tiefe 90 mm P 90 Desktop, Tiefe 90 mm
PR-Profil-Griffsystem PR-Profil-Griffsystem
Q Tragelement quer Q Tragelement quer
RS Rückwand mit Scharnier RS Rückwand mit Scharnier
S-Scharniere S-Scharniere
SF-Schnappfüße SF-Schnappfüße
SH Schutzhülle SH Schutzhülle
ST Schloss mit Schlüssel ST Schloss mit Schlüssel
SV Snap-in-Anschlüsse SV Snap-in-Anschlüsse
SZ Riegelverbinder mit Schloss SZ Riegelverbinder mit Schloss kiem
T Stützschienen für serielle Terminals T Stützschienen für serielle Terminals
TM Tastatur-/Maus-Leertaste TM Tastatur-/Maus-Leertaste Leerzeichen
V-Schraubverschluss mit Schlitz V-Schraubverschluss / Verschluss mit Schlitz
VR Verschraubte Rückwand VR Verschraubte Rückwand
W Schraubverschluss mit Muffe W Schraub-/Verschluss mit Dreikantmuffe
WA Wall Connection WA Wall Connection
WM Winkelmontagesatz WM Winkelmontagesatz
X Schraubverschluss mit X Schraubverschluss / Verschluss mit Vierkantkopf
Y-Verschluss mit Stift Y-Verschluss mit Stift
Z-Verschluss mit Stift und Schloss Z-Verschluss mit Stift und Schloss
ZL Cal ZL Cal
67 IP 67-Schutzklasse 67 IP 67-Schutzklasse
69K IP-Schutzart 69K 69K IP-Schutzart 69K
Prinzip
Wirtschaftliches, kompaktes und elegantes Design-Armsystem. Tragfähigkeit, Ausgelegt für leichte bis mittlere Lasten.
Zusätzliche Informationen
Kombination mit Rohrschellen für HMI-/Schaltschränke führender Hersteller (z. B. Siemens, Beckhoff, B&R) möglich.
Großzügige Kabelverschraubungen gewährleisten optimale Verbindungen zu allen Schnittstellen und ausreichend Platz für diverse Kabel und Stecker.
Die horizontale Positionierung des gesamten Systems an allen Verbindungsstellen ist möglich!
Material/Oberfläche
Aluminium-Druckguss, pulverbeschichtet, hellgrau RAL 7035.
Optional: Sonderfarben.
Trägerprofile: Stranggepresstes Aluminiumprofil, silber eloxiert.
Rundrohr Ø 48: Stahl, silberbeschichtet.
Abdeckung: Thermoplast, grau. Anthrazit RAL 7016
Dichtung
Chloropren-Rundkabeldichtung (CR), Temperaturbeständigkeit: -30 °C bis +90 °C
Kabelverschraubung
Geeignet für HDMI-Kabel, Patchkabel, DVI-Kabel, USB-Kabel, IEC-Stecker usw.
Schutzart
IP 54/ EN 60529
ROLEC-Service
Nutzen Sie unser umfassendes Serviceangebot für einbaufertige Produkte.
Konfiguration
Für individuelle Konfigurationen oder bei Fragen steht Ihnen unser kompetenter Partner gerne zur Verfügung. off-road
