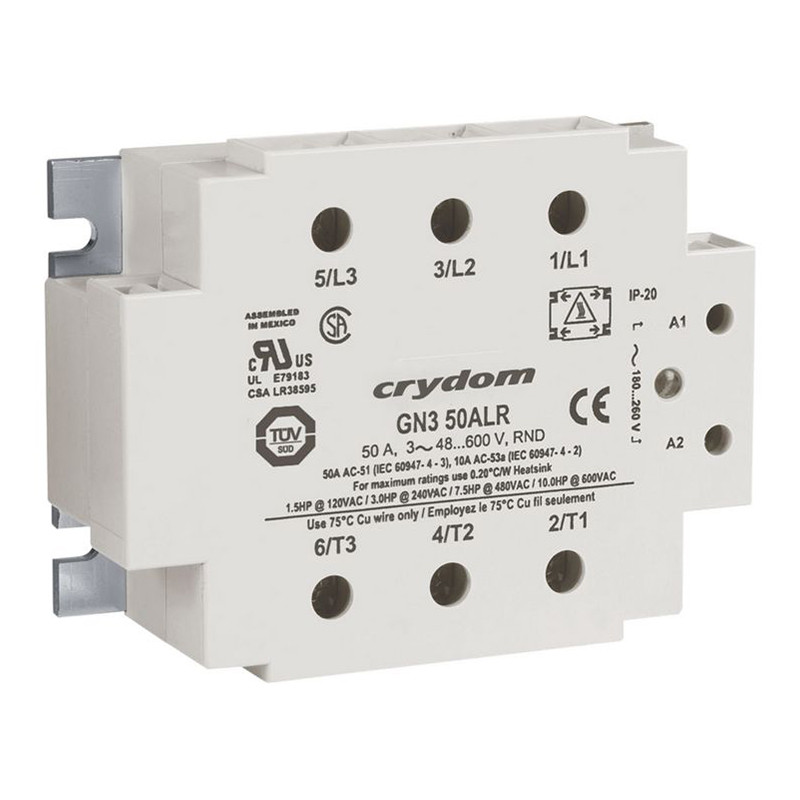

3-fázisú GN3 sorozatú félvezető relék
3-fázisú GN3 sorozatú félvezető relék

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Crydom

3-fázisú GN3 sorozatú félvezető relék

Napięcie sterujące DC


Parametry wyjściowe

Prąd obciążenia (40 °C) 25A 50A
Napięcie wyjściowe 48-600Vac 48-600Vac
Napięcie szczytowe (Vpk , t = 1 min.) 1100 1100
Prąd minimalny [mArms] 100 100
Prąd udarowy (1 cykl)
(Apk, Ta = 25°C)		 275-300 710-750
I2T [A2s] 380-370 2520-2320
Rezystancja termiczna
Złącze obudowy [ °C/W]		 0.24 0.12


Parametry wejściowe

Napięcie sterująe 4-32Vdc
Minimalny prąd wejściowy 24mA
Maksymalny prąd wejściowy 35mA
Rezystancja wejściowa Regulator prądowy


Parametry ogólne

Temperatura pracy °C -40 4- +80
Napięcie izolacji we/wy 2500 Vrms
Napięcie izolacji We/Wy do metalowej podstawy 4000 Vrms
Pojemność we/wy 8pF (typowo)
Częstotliwość; pracy 47 4- 63Hz
Materiał obudowy UL 94V0 (samogaszący)
Waga 360g


Oznaczenia

Załączane w zerze

B
e
z

s
n
u
b
b
e
r
a		 Prąd znamionowy Napięcie wyjściowe Napięie sterujące Oznaczenie
25 A 48-600 VAC 4-32Vdc GN325DLZ
50 A 48-600 VAC 4-32Vdc GN350DLZ
Załączane natychmiast
25 48-600 VAC 4-32Vdc GN325DLR
50 48-600 VAC 4-32Vdc GN350DLR


Oznaczenia

Załączane w zerze

Z
e

s
n
u
b
b
e
r
e
m		 Prąd znamionowy Napięcie wyjściowe Napięcie sterujące Oznaczenie
25 A 48-530 VAC 4-32Vdc GN325DLR
50 A 48-530 VAC 4-32Vdc GN350DLR
Załączane natychmiast
25 48-530 VAC 4-32Vdc GN325DSR
50 48-530 VAC 4-32Vdc GN350DSR


Napięcie sterujące AC


Parametry wyjściowe

Prąd obciążenia (40 °C) 25A 50A
Napięcie wyjściowe 48-600Vac 48-600Vac
Napięcie szczytowe (Vpk , t = Imin.) 1100 1100
Prąd nominalny [mArms] 100 100
Prąd udarowy (1 cykl)
(Apk, Ta = 25°C)		 275-300 710-750
I2T [A2s] 380-370 2520-2320
Rezystancja termiczna
Złącze obudowy [ °C/W]		 0.24 0.12


Parametry wejściowe

Napięcie sterujące 18-36VAC 90-140VAC 180-280VAC
Minimalny prąd wejściowy 15mA 7mA 7mA
Maksymalny prąd wejściowy 20mA 16mA 20mA
Rezystancja wejściowa Regulator prądowy


Parametry ogólne

Temperatura pracy °C -40 4- +80
Napięcie izolacji we/wy 4200Vrms
Napięcie izolacji we/wy do metalowej podstawy 4000 Vrms
Pojemność we/wy 8pF (typowo)
Częstotliwość pracy 47 4- 63Hz
Materiał obudowy UL 94V0 (samogaszący)
Waga 360g


Oznaczenia

Załączane w zerze

B
e
z

s
n
u
b
b
e
r
a		 Prąd znamionowy Napięcie wyjściowe Napięcie sterujące Oznaczenie
25 A 48-600Vac 180-260VAC GN325ALZ
25 A 48-600Vac 90-140VAC GN325BLZ
25 A 48-600Vac 18-36Vac GN325ELZ
50 A 48-600Vac 180-260VAC GN350ALZ
50 A 48-600Vac 90-140VAC GN350BLZ
50 A 48-600Vac 18-36Vac GN350ELZ
Załączane natychmiast
25 A 48-600Vac 180-260VAC GN325ALR
25 A 48-600Vac 90-140VAC GN325BLR
25 A 48-600Vac 18-36Vac GN325ELR
50 A 48-600Vac 180-260VAC GN350ALR
50 A 48-600Vac 90-140VAC GN350BLR
50 A 48-600Vac 18-36Vac GN350ELR


Załączane w zerze

Z
e

s
n
u
b
b
e
r
e
m		 Prąd znamionowy Napięcie wyjściowe Napięcie sterujące Oznaczenie
25 A 48-530Vac 180-260VAC GN325ASZ
25 A 48-530Vac 90-140VAC GN325BSZ
25 A 48-530Vac 18-36Vac GN325ESZ
50 A 48-530Vac 180-260VAC GN350ASZ
50 A 48-530Vac 90-140VAC GN350BSZ
50 A 48-530Vac 18-36Vac GN350ESZ
Załączane natychmiast
25 A 48-530Vac 180-260VAC GN325ASR
25 A 48-530Vac 90-140VAC GN325BSR
25 A 48-530Vac 18-36Vac GN325ESR
50 A 48-530Vac 180-260VAC GN350ASR
50 A 48-530Vac 90-140VAC GN350BSR
50 A 48-530Vac 18-36Vac GN350ESR


Wymiary mechaniczne




Zależność prądu obciążenia od temperatury otoczenia
