Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: EmcTest Technologies

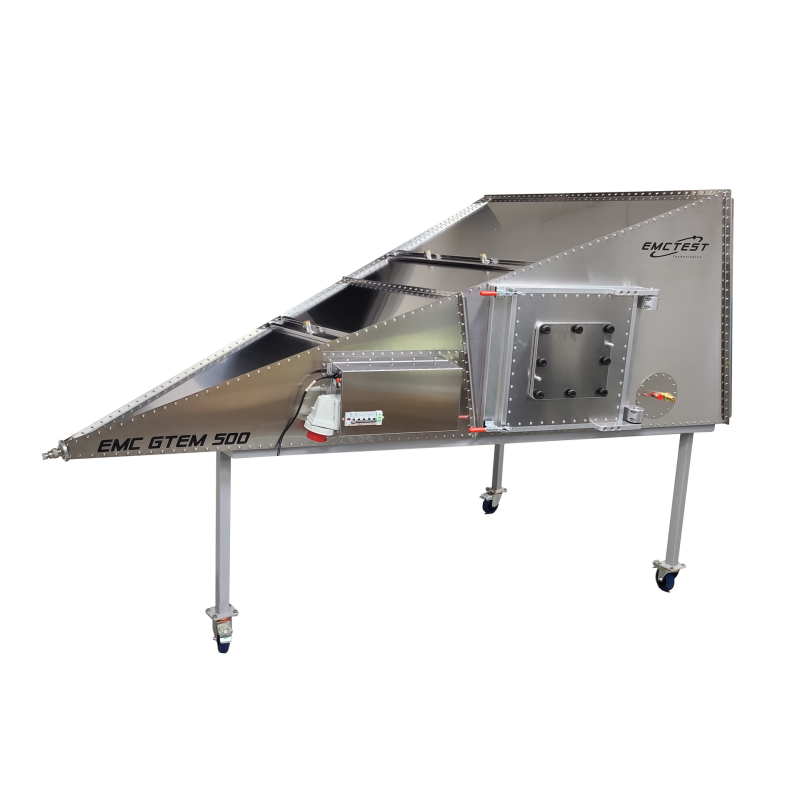

EMC GTEM CELL 500

  • GTEM 500

Камера GTEM 500 EMC е предназначена за тестване на имунитет и емисии.

Подробности:

Честотен диапазон 100 kHz до 20 GHz
Максимална входна мощност 250 W
Тип входен конектор N (женски)
Номинален импеданс 50 ома
Типичен VSWR 1; 1.2
Филтър за захранваща мрежа 2x 230 V AC/DC 16 A
RF коаксиални входове 1x SMA + 1x N (женски)
Други входове 1x Оптичен кабел
Размери 245 (Д) x 140 (Ш) x 93 (В) см
Височина на блокиране 500 мм
Размер на вратата 40 (Ш) x 40 (В) см
Размер на твърдата повърхност ±3dB 20 (Д) x 20 (Ш) x 15 (В) см
Максимален размер на EUT 40 (Д) x 40 (Ш) x 30 (В) см
Тегло 150 кг
Стандартна конфигурация INOX; PLF-16S; FOPT-3; FT-N; FT-SMA; КОЛЕЛО;
Референтни стандарти IEC/EN 61000-4-3 - IEC/EN 61000-4-20

Въведение

GTEM клетката е вълноводен TEM с горна честотна граница, разширена до GHz диапазона.

Разглежда се като алтернативно измервателно устройство както за измерване на излъчвана емисия, така и за измерване на имунитет.

Включена е в наскоро публикувания стандарт IEC 61000-4-20 „Изпитвания за емисия и имунитет в напречни вълноводи (TEM)“.

Теория на действие

GTEM клетките (гигахерцови напречни електромагнитни клетки (TEMC)) са вълноводни структури, проектирани за измервания на електромагнитна съвместимост и биомедицински приложения.

Електромагнитното поле в клетката се разпределя в TEM режим. В TEM режим на разпространение няма електрически или магнитен компонент на полето в посока на разпространение на електромагнитните вълни.

Следователно, компонентите на полето са строго перпендикулярни. Ако приемем идеално разпределение на TEM полето под граничната честота на клетката (преди въвеждането на режимите от по-висок порядък), разпределението на електромагнитното поле може да се счита за статично.

Основни характеристики

Проектиран и изцяло произведен в Италия.

Здрава конструкция, изработена изцяло от неръждаема стомана.

Уникален, компактен дизайн.

Оптимизиран за EMI и EMC.

Силни полета, постигнати с ниска входна мощност.

Широка честотна лента до 20 GHz.

Висока ефективност на екраниране.

Напълно конфигурируеми проходни връзки и филтри.

Отлично качество на ниска цена.

Налични опции

Опция Описание
Някои опции може да не са изброени по-долу. Ако се нуждаете от персонализирана опция, която не е посочена тук, моля, свържете се директно с нас.
AIRVENT55 Екраниран вентилационен прозорец 50 x 50 мм
AIRVENT88 Екраниран вентилационен прозорец 80 x 80 мм
AIRVENT120 Екраниран вентилационен прозорец 120 x 120 мм
DCF-120 Еднополюсен филтриран AC/DC преход 120 A 1700 V DC/250 V AC
DUT-BOX-500 3-осна система за позициониране: прозрачна поликарбонатна кутия, подходяща за определяне на ефективния тестов обем и позициониране на тестваното устройство по 3 тестови оси. (Налично за EMC GTEM 1500)
7/16" ВХОД 7/16" женски входен конектор (макс. 3 GHz) - включен в стандартната конфигурация
N ВХОД N женски входен конектор (макс. 20 GHz)
ESI-250 Електрическа блокировка за безопасност
FOPT-3 Канал за оптичен кабел (3 двойки влакна)
FPT-DB25 Филтриран 25-пинов RS-232 (DB25)
FPT-DB9 Филтриран 9-пинов RS-232 (DB9) адаптер
FPT-DC10 Адаптер за N.2 филтриран бананов контакт 10A 600VDC
FPT-DC120 2 филтрирани адаптера 120A 500VDC - винтова връзка M8
FPT-DC200 2 филтрирани адаптера 200A 500VDC - винтова връзка M10
FPT-DC300 2 филтрирани адаптера 300A 500V DC - винтова връзка M10
FT-ANYCABLE Гъвкав тръбопровод от неръждаема стомана Anycable, дължина 20 см, диаметър 1 инч - модулна система. (Това позволява разнообразие от „други“ кабели, които се вписват в тази тръба).
FT-AIR Вълноводен преход за газ/въздух
FT-BNC RF преходен BNC-BNC женски конектор за монтаж на панел
FT-BNC/SMA RF BNC-SMA женски конектор за панелен монтаж
FT-N RF N-N женски конектор за панелен монтаж
FT-RJ45 Екраниран RJ45 (RJ11) женски-женски преходен конектор
FT-RJ45F 1 Gb/s RJ45 (RJ11) Женски-Женски Преходен Конектор с Филтър
FT-SMA RF SMA-SMA Преходен Конектор за Монтаж на Панел, Женски
FT-USB2 Екраниран USB 2.0 Преходен Конектор
FT-USB3 Екраниран USB 3.0 Преходен Конектор
FT-USB3F Филтриран USB 3.0 Тип-A Женски Преходен Конектор
FT-USBC Екраниран USB Тип-C Преходен Конектор
HCOMB-10 10 x 10 см кабел за вентилация/аудио с клетка
HCOMB-20 20 x 20 см кабел за вентилация/аудио с клетка тип „пчелна пита“
HN Високоволтов N конектор (само за импулсна употреба) - максимална работна честота gtem: 3 GHz
HPTER-250 Високомощни конектори 500 W непрекъсната мощност до 3 GHz
ILED Екранирана LED лампа за вътрешна употреба Осветление
INOX Изцяло стоманена, здрава конструкция с военно качество - включена в стандартна конфигурация
US-WIRING Окабеляване за 110V AC в САЩ
PDTP Технически панел с монтажни отвори за опции с EMC уплътнения и винтове от неръждаема стомана
PLF-20S Еднофазен AC филтър за захранване 2x 20A P+N+PE
PLF-32S Еднофазен AC филтър за захранване 2x 32A P+N+PE
PLF-16S Еднофазен филтър за променливотоково захранване 2x 16A P+N+PE – включен в стандартната конфигурация.
PLF-16T Трифазен филтър за променливотоково захранване 4x 16A 3P+N+PE
PLF-20T Трифазен филтър за променливотоково захранване 4x 20A 3P+N+PE
PLF-32T Трифазен филтър за променливотоково захранване 4x 32A 3P+N+PE
PLF-64T Трифазен Филтър за променливотоково захранване 4x 64A 3P+N+PE
PLF-40S Еднофазен филтър за променливотоково захранване 2x 40A P+N+PE
PLF-60S Еднофазен филтър за променливотоково захранване 2x 60A P+N+PE
PWS-16S Допълнителен захранващ контакт за EUT – 2x16A P+N+PE
PWS-32S Допълнителен захранващ контакт за EUT – 2x32A P+N+PE
PWS-16T Допълнителен захранващ контакт за EUT – 4x16A 3P+N+PE
PWS-32T Допълнителен захранващ контакт за EUT - 4x32A 3P+N+PE
PWS-64T Допълнителен захранващ контакт за EUT - 4x64A 3P+N+PE
SAE Врата за тестване съгласно SAE J1752/3 - интегрална схема
SHW-500 Защитен прозорец в врата
SHWB-500 Свалящ се метален капак на прозореца (за най-високо ниво на екраниране)
USB-CAM Екранирана USB оптична камера с литиево-йонна батерия, Full HD и автофокус
VPOS GTEM Вертикално позициониране - Пластмасова маса над абсорбатори - Врата, завъртяна на 90°, Пластмасова маса над пирамиди, Включено вертикално шаси с колела (само за GTEM 500)
КОЛЕЛО Шаси с колела със спирачки (включено във всички модели GTEM, с изключение на GTEM 250. Опция, включена в стандартната комплектация) конфигурация)
WE1EMCGTEM-500 Удължаване на гаранцията до общо 3 години
