Hersteller: EmcTest Technologies

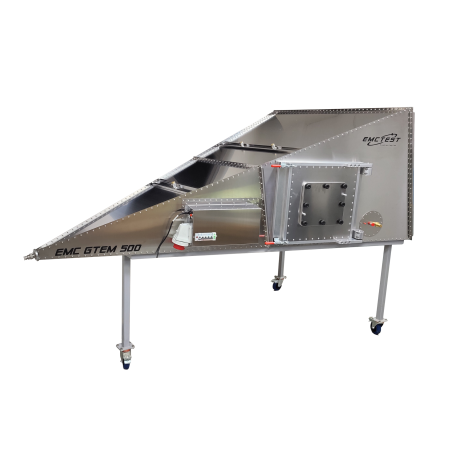

EMC GTEM CELL 500

  • GTEM 500
Die EMV-Kammer GTEM 500 ist für Störfestigkeits- und Emissionsprüfungen konzipiert. Details: ... 1.2
Netzfilter 2x 230 V AC/DC 16 A
HF-Koaxialdurchführungen 1x SMA + 1x N (Buchse)
Weitere Durchführungen 1x Glasfaserkabel
Abmessungen 245 (L) x 140 (B) x 93 (H) cm
Sperrhöhe 500 mm
Türgröße 40 (B) x 40 (H) cm
Abmessungen der festen Oberfläche ±3 dB 20 (L) x 20 (B) x 15 (H) cm
Maximale Abmessungen des Prüflings 40 (L) x 40 (B) x 30 (H) cm
Gewicht 150 kg
Standardkonfiguration INOX; PLF-16S; FOPT-3; FT-N; FT-SMA; RAD;
Referenznormen IEC/EN 61000-4-3 - IEC/EN 61000-4-20

Einleitung

Die GTEM-Zelle ist ein Wellenleiter-TEM mit einer auf den GHz-Bereich erweiterten oberen Frequenzgrenze.

Sie wird als alternatives Messgerät für die Messung von abgestrahlten Emissionen und Störfestigkeit in Betracht gezogen.

Sie ist in der kürzlich veröffentlichten Norm IEC 61000-4-20 „Emissions- und Störfestigkeitsprüfungen in transversalen Wellenleitern (TEM)“ enthalten.

Funktionsweise

GTEM-Zellen (Giga-Hertz Transversal Electro-Magnetic Cells (TEMCs)) sind Wellenleiterstrukturen für EMV-Messungen und biomedizinische Anwendungen.

Das elektromagnetische Feld innerhalb der Zelle ist im TEM-Modus verteilt. Im TEM-Ausbreitungsmodus existiert keine elektrische oder magnetische Feldkomponente in Ausbreitungsrichtung der elektromagnetischen Welle.

Daher stehen die Feldkomponenten exakt senkrecht zueinander. Unter der Annahme einer idealen TEM-Feldverteilung unterhalb der Grenzfrequenz der Zelle (vor dem Auftreten höherer Moden) kann die elektromagnetische Feldverteilung als statisch betrachtet werden.

Hauptmerkmale

Entwickelt und vollständig in Italien gefertigt.

Robuste Konstruktion komplett aus Edelstahl.

Einzigartiges, kompaktes Design.

Optimiert für EMV und EMV.

Starke Felder bei geringer Eingangsleistung.

Große Bandbreite bis zu 20 GHz.

Hohe Schirmdämpfung.

Vollständig Konfigurierbare Durchführungen und Filter.

Hervorragende Qualität zu einem günstigen Preis.

Verfügbare Optionen

Option Beschreibung
Einige Optionen sind möglicherweise nicht unten aufgeführt. Falls Sie eine hier nicht aufgeführte Option benötigen, kontaktieren Sie uns bitte direkt.
AIRVENT55 Abgeschirmtes Lüftungsfenster 50 x 50 mm
AIRVENT88 Abgeschirmtes Lüftungsfenster 80 x 80 mm mm
AIRVENT120 Abgeschirmtes Lüftungsfenster 120 x 120 mm
DCF-120 Einpoliger gefilterter AC/DC-Durchgang 120 A 1700 V DC/250 V AC
DUT-BOX-500 3-Achsen-Positioniersystem: Transparente Polycarbonatbox zur Bestimmung des effektiven Testvolumens und zur Positionierung des Prüflings auf 3 Testachsen. (Verfügbar für EMC GTEM 1500)
7/16"-Eingang 7/16"-Eingangsbuchse (max. 3 GHz) – im Lieferumfang enthalten Konfiguration
N-Eingang N-Buchse (max. 20 GHz)
ESI-250 Elektrische Sicherheitsverriegelung
FOPT-3 Glasfaserkabelkanal (3 Faserpaare)
FPT-DB25 Gefilterter 25-poliger RS-232-Durchgangsstecker (DB25)
FPT-DB9 Gefilterter 9-poliger RS-232-Adapter (DB9)
FPT-DC10 N.2 Gefilterter Bananenstecker-Adapter 10 A 600 V DC
FPT-DC120 2 gefilterte Adapter 120 A 500 V DC – M8-Schraubanschluss
FPT-DC200 2 gefilterte Adapter 200 A 500 V DC – M10-Schraubanschluss
FPT-DC300 2 gefilterte 300-A-500-V-DC-Adapter – M10-Schraubanschluss
FT-ANYCABLE Anycable flexibler Edelstahl-Schutzschlauch, 20 cm lang, 1 Zoll Durchmesser – modulares System. (Dies ermöglicht die Verwendung verschiedener anderer Kabel, die in diesen Schutzschlauch passen.) Leitung).
FT-AIR Wellenleiter-Durchführung für Gas/Luft
FT-BNC HF-Durchführungsstecker BNC-BNC (Buchse) für die Schalttafelmontage
FT-BNC/SMA HF-BNC-SMA-Buchse für die Schalttafelmontage
FT-N HF-N-N-Buchse für die Schalttafelmontage
FT-RJ45 Geschirmter RJ45 (RJ11)-Durchführungsstecker (Buchse-Buchse)
FT-RJ45F 1 Gbit/s RJ45 (RJ11) Durchführungsstecker (Buchse-Buchse) mit Filter
FT-SMA RF SMA-SMA Durchführungsstecker (Buchse) für Einbaumontage
FT-USB2 Geschirmter USB 2.0 Durchführungsstecker
FT-USB3 Geschirmter USB 3.0 Durchführungsstecker
FT-USB3F Gefilterter USB 3.0 Typ-A Durchführungsstecker (Buchse)
FT-USBC Geschirmter USB Typ-C Durchführungsstecker Anschluss
HCOMB-10 10 x 10 cm Durchführungskabel für Belüftung/Audio mit Zelle
HCOMB-20 20 x 20 cm Durchführungskabel für Belüftung/Audio mit Wabenstruktur
HN Hochspannungs-N-Stecker (nur für kurzzeitige Nutzung) – Maximale Betriebsfrequenz: 3 GHz
HPTER-250 Hochleistungsstecker, 500 W Dauerleistung bis zu 3 GHz
ILED Geschirmte LED-Lampe für den Innenbereich Beleuchtung
INOX Robuste Ganzstahlkonstruktion in Militärqualität – Standardausführung
US-VERKABELUNG Verkabelung für 110 V Wechselstrom in den USA
PDTP Technikpanel mit Befestigungslöchern für optionale Komponenten, inklusive EMV-Dichtungen und Edelstahlschrauben
PLF-20S Einphasen-Netzfilter 2 x 20 A P+N+PE
PLF-32S Einphasen-Netzfilter 2 x 32 A P+N+PE
PLF-16S Einphasen-Netzfilter 2x 16 A P+N+PE – Standardausführung.
PLF-16T Dreiphasen-Netzfilter 4x 16 A 3P+N+PE
PLF-20T Dreiphasen-Netzfilter 4x 20 A 3P+N+PE
PLF-32T Dreiphasen-Netzfilter 4x 32 A 3P+N+PE
PLF-64T Dreiphasen-Wechselstrom-Netzfilter 4x 64A 3P+N+PE
PLF-40S Einphasen-Wechselstrom-Netzfilter 2x 40A P+N+PE
PLF-60S Einphasen-Wechselstrom-Netzfilter 2x 60A P+N+PE
PWS-16S Zusätzliche Steckdose für das Prüfobjekt – 2x 16A P+N+PE
PWS-32S Zusätzliche Steckdose für das Prüfobjekt – 2x32A P+N+PE
PWS-16T Zusätzliche Steckdose für Prüfling – 4x16A 3P+N+PE
PWS-32T Zusätzliche Steckdose für Prüfling – 4x32A 3P+N+PE
PWS-64T Zusätzliche Steckdose für Prüfling – 4x64A 3P+N+PE
SAE Tür für Prüfungen gemäß SAE J1752/3 – integrierter Schaltkreis
SHW-500 Geschirmt Fenster in der Tür
SHWB-500 Abnehmbare Metallfensterabdeckung (für maximale Abschirmung)
USB-CAM Lithium-Akku-betriebenes, abgeschirmtes USB-Lichtwellenleiter-Kamerasystem mit Full HD und Autofokus
VPOS GTEM Vertikalpositionierung – Kunststofftisch über Absorbern – Tür um 90° gedreht, Kunststofftisch über Pyramiden, vertikales Fahrgestell mit Rädern inklusive (nur für GTEM 500)
RAD Fahrgestell mit Bremsen (bei allen GTEM-Modellen außer GTEM 250 enthalten. Option im Standardumfang enthalten). Konfiguration)
WE1EMCGTEM-500 Garantieverlängerung auf insgesamt 3 Jahre
Weniger
