Производитель: EmcTest Technologies

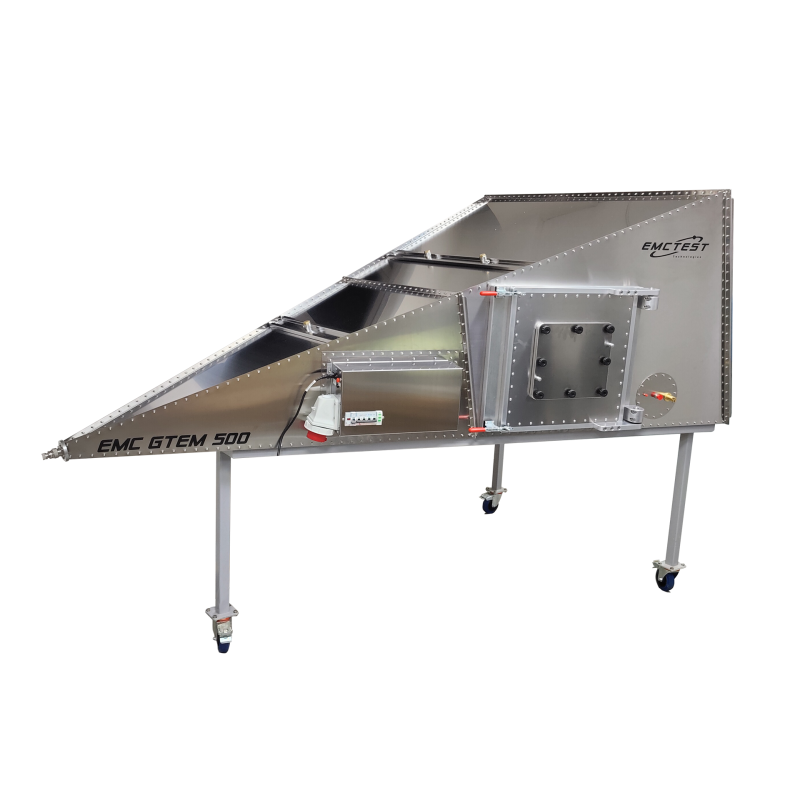

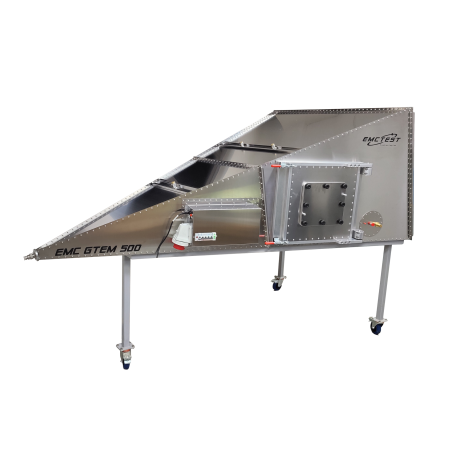

EMC GTEM CELL 500

  • GTEM 500

ЭМС-камера GTEM 500 предназначена для испытаний на помехоустойчивость и излучение.

Подробности:

Диапазон частот 100 кГц – 20 ГГц
Максимальная входная мощность 250 Вт
Тип входного разъёма N (гнездо)
Номинальное сопротивление 50 Ом
Типичный КСВ 1; 1.2
Сетевой фильтр 2 x 230 В переменного/постоянного тока, 16 А
ВЧ-коаксиальные вводы 1 x SMA + 1 x N (гнездо)
Другие вводы 1 x Волоконно-оптический кабель
Размеры 245 (Д) x 140 (Ш) x 93 (В) см
Высота блока 500 мм
Размер двери 40 (Ш) x 40 (В) см
Размер твёрдой поверхности ±3 дБ 20 (Д) x 20 (Ш) x 15 (В) см
Максимальный размер объекта испытания 40 (Д) x 40 (Ш) x 30 (В) см
Вес 150 кг
Стандартная конфигурация INOX; PLF-16S; FOPT-3; FT-N; FT-SMA; КОЛЕСО;
Справочные стандарты IEC/EN 61000-4-3 - IEC/EN 61000-4-20

Введение

Ячейка GTEM представляет собой волноводный ПЭМ с верхней границей частоты, расширенной до диапазона ГГц.

Она рассматривается в качестве альтернативного измерительного прибора для измерения как излучаемой эмиссии, так и помехоустойчивости.

Она включена в недавно опубликованный стандарт IEC 61000-4-20 «Испытания на излучение и помехоустойчивость в поперечных волноводах (ПЭМ)».

Принцип работы

Ячейки GTEM (Гигагерцовые поперечные электромагнитные ячейки) (TEMC) – это волноводные структуры, предназначенные для измерения электромагнитной совместимости и биомедицинских приложений.

Электромагнитное поле внутри ячейки распространяется в режиме TEM. В режиме распространения TEM электрическая и магнитная составляющие поля в направлении распространения электромагнитной волны отсутствуют.

Следовательно, компоненты поля строго перпендикулярны. Предполагая идеальное распределение TEM-поля ниже частоты отсечки ячейки (до появления мод более высокого порядка), распределение электромагнитного поля можно считать статическим.

Основные характеристики

Разработано и полностью произведено в Италии.

Прочная конструкция полностью из нержавеющей стали.

Уникальная компактная конструкция.

Оптимизировано для защиты от электромагнитных помех и электромагнитной совместимости.

Сильные поля достигаются при низкой входной мощности.

Широкая полоса пропускания до 20 ГГц.

Высокая степень экранирования Эффективность.

Полностью настраиваемые вводы и фильтры.

Отличное качество по низкой цене.

Доступные опции

Опция Описание
Некоторые опции могут быть не указаны ниже. Если вам требуется индивидуальная опция, не указанная здесь, свяжитесь с нами напрямую.
AIRVENT55 Защитное вентиляционное окно 50 x 50 мм
AIRVENT88 Защитное вентиляционное окно 80 x 80 мм
AIRVENT120 Экранированное вентиляционное окно 120 x 120 мм
DCF-120 Однополюсный фильтрованный проходной AC/DC-сигнал 120 А, 1700 В постоянного тока/250 В переменного тока
DUT-BOX-500 Трёхкоординатная система позиционирования: прозрачный поликарбонатный бокс, подходящий для определения эффективного испытательного объёма и позиционирования испытуемого устройства по трём осям. (Доступно для EMC GTEM 1500)
7/16" ВХОД 7/16" гнездовой входной разъём (макс. 3 ГГц) — входит в стандартную комплектацию Конфигурация
ВХОД N Входной разъём N (гнездо) (макс. 20 ГГц)
ESI-250 Электрическая блокировка безопасности
FOPT-3 Канал для оптоволоконного кабеля (3 пары волокон)
FPT-DB25 Фильтрованный 25-контактный проходной RS-232 (DB25)
FPT-DB9 Фильтрованный 9-контактный RS-232 (DB9) Адаптер
FPT-DC10 2 адаптера с фильтром для подключения к гнезду типа «банан» 10 А, 600 В постоянного тока
FPT-DC120 2 адаптера с фильтром 120 А, 500 В постоянного тока — винтовое соединение M8
FPT-DC200 2 адаптера с фильтром 200 А, 500 В постоянного тока — винтовое соединение M10
FPT-DC300 2 адаптера с фильтром 300 А, 500 В постоянного тока — винтовое соединение M10
FT-ANYCABLE Гибкий Anycable из нержавеющей стали Трубопровод длиной 20 см, диаметром 1 дюйм — модульная система. (Это позволяет использовать в этом трубопроводе множество «других» кабелей).
FT-AIR Проходной волновод для газа/воздуха
FT-BNC РЧ-проходной разъём BNC-BNC (мама) для монтажа на панель
FT-BNC/SMA РЧ-разъём BNC-SMA (мама) для монтажа на панель
FT-N РЧ-разъём N-N (мама) для монтажа на панель
FT-RJ45 Экранированный RJ45 (RJ11) (мама-мама) Проходной разъём
FT-RJ45F Проходной разъём RJ45 (RJ11) 1 Гбит/с, гнездо-гнездо, с фильтром
FT-SMA Проходной разъём RF SMA-SMA, гнездо, для монтажа на панель
FT-USB2 Экранированный проходной разъём USB 2.0
FT-USB3 Экранированный проходной разъём USB 3.0
FT-USB3F Фильтрованный проходной разъём USB 3.0 Type-A Разъём
FT-USBC Экранированный сквозной разъём USB Type-C
HCOMB-10 Вентиляционный/аудиокабель 10 x 10 см с ячейкой
HCOMB-20 Вентиляционный/аудиокабель 20 x 20 см с ячейкой
HN Высоковольтный разъём N (только для импульсного использования) — максимальная рабочая частота: 3 ГГц
HPTER-250 Высокомощные разъёмы, 500 Вт непрерывной мощности Мощность до 3 ГГц
ILED Экранированная светодиодная лампа для внутреннего освещения
INOX Цельнометаллическая, прочная конструкция военного образца — входит в стандартную комплектацию
US-WIRING Подключение к сети 110 В переменного тока в США
PDTP Техническая панель с монтажными отверстиями для дополнительных устройств с ЭМС-прокладками и винтами из нержавеющей стали
PLF-20S Однофазный сетевой фильтр переменного тока, 2 x 20 А P+N+PE
PLF-32S Однофазный сетевой фильтр переменного тока, 2 x 32 А, P+N+PE
PLF-16S Однофазный сетевой фильтр переменного тока, 2 x 16 А, P+N+PE – входит в стандартную комплектацию.
PLF-16T Трёхфазный сетевой фильтр переменного тока, 4 x 16 А, 3P+N+PE
PLF-20T Трёхфазный сетевой фильтр переменного тока, 4 x 20 А 3P+N+PE
PLF-32T Трёхфазный сетевой фильтр переменного тока, 4 x 32 А, 3P+N+PE
PLF-64T Трёхфазный сетевой фильтр переменного тока, 4 x 64 А, 3P+N+PE
PLF-40S Однофазный сетевой фильтр переменного тока, 2 x 40 А, P+N+PE
PLF-60S Однофазный сетевой фильтр переменного тока, 2 x 60 А P+N+PE
PWS-16S Дополнительная розетка питания для ИО – 2x16A P+N+PE
PWS-32S Дополнительная розетка питания для ИО – 2x32A P+N+PE
PWS-16T Дополнительная розетка питания для ИО – 4x16A 3P+N+PE
PWS-32T Дополнительная розетка питания для ИО – 4x32A 3P+N+PE
PWS-64T Дополнительная розетка питания для ИТС - 4x64A 3P+N+PE
SAE Дверца для испытаний по SAE J1752/3 - интегральная схема
SHW-500 Экранированное окно в двери
SHWB-500 Съёмная металлическая крышка окна (для максимального уровня экранирования)
USB-CAM Экранированная USB-оптоволоконная камера с питанием от литиевой батареи, разрешением Full HD и автофокусировкой
VPOS Вертикальное позиционирование GTEM - пластиковый стол над поглотителями - дверь повёрнута на 90°, пластиковый стол над пирамидами, вертикальное шасси на колёсах Включено (только для GTEM 500)
КОЛЕСО Колесное шасси с тормозами (входит в комплектацию всех моделей GTEM, кроме GTEM 250. Опция входит в стандартную комплектацию)
WE1EMCGTEM-500 Продление гарантии до 3 лет
