Производител: Quintex

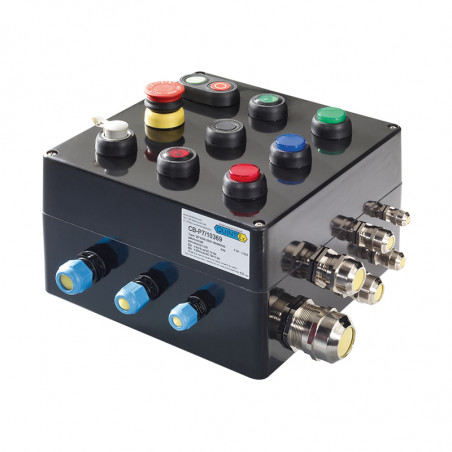

Отделни бин контролни панели

Специализирани EX контролни панели, изработени от пластмаса


Специализирани контролни панели за работа във взривоопасни зони могат да бъдат проектирани с помощта на оборудване за управление и наблюдение. Разположението, броят и видът на компонентите на оборудването могат да бъдат персонализирани според спецификациите на клиента.



Технически данни
Материал:

Цвят:
Степен на защита:
Уплътнение:
Винтове:
Напрежение:
Ток:
Напречно сечение:


Работна температура:


Сертификат:		 Полиестер, подсилен със стъклени влакна, Rpow < 109 черно RAL 9005
IP66 (QX-P1 - IP56)
силикон
неръждаема стомана
максимално напрежение 2200 V AC/DC
максимален ток 500 A AC/DC
максимално напречно сечение на проводника
300 мм2 (по заявка),
стандартно до 10 мм2
-60°C ≤ Ta ≤ 50°C (T6)
-60°C ≤ Ta ≤ 55°C (T5)
-60°C ≤ Ta ≤ 60°C (T4)
II 2G Ex eb ia IIC/IIB/IIA T6/T5/T4
II 2D Ex tb IIIC T85°C/T100°C/T120°C IP65


Инсталируемо оборудване за управление и мониторинг




Превключващ модул

Релса img QX-0201-PX 60
img QX-0201-PX 61
img QX-0201-PX 62
Корица img QX-0201-PX 70
img QX-0201-PX 71
img QX-0201-PX 72

PX - бутон от рода (напр. P1, P2)		 160 x 75 x 55
Тип Размери
QX-P1 80 x 75 x 55
QX-P2 110 x 75 x 55
QX-P3
QX-P4 190 x 75 x 55
QX-P5 122 x 120 x 90
QX-P6 220 x 120 x 90
QX-P7 160 x 160 x 90
QX-P8 260 x 160 x 90
QX-P9 360 x 160 x 90
QX-P10 200 x 250 x 120
QX-P11 255 x 250 x 120
QX-P11h 255 x 250 x 160
QX-P12 400 x 250 x 120
QX-P12h 400 x 250 x 160
QX-P13 400 x 405 x 120
QX-P13H 400 x 405 x 200
QX-P15 600 x 250 x 120
QX-P15h 600 x 250 x 160

Превключващ модул

ATEX EX II 2G de IIC Gb, II2D Ex tD A21 IP66
IECEX, ATEX, GOST TC-RU
Зона 1, 21, 2, 22
Температура: от -55°C до 60°C

Електрически параметри

60°C
U 250 V 250 V 110 V 24 V
I 16 A 10 A 0.5 A 1 A
Ta < 40°C < 60°C < 60°C < 60°C

Брой цикли >100 000 превключвания
Монтаж: TS35, долна монтажна плоча, капак.

Сигнален модул

ATEX EX 2G EX de IIC Gb, II 2D Ex tD A21 IP66
IECEX, ATEX, GOST TC-RU
Зона 1, 21, 2, 22
Ta: -55°C до 60°C, Pmax < 1W
Захранване: AC 24-240V, DC 24-36V
Опционално AC 220V – 380V
Монтаж: TS35, долна монтажна плоча, капак.

Осветен бутон

ATEX EX II 2G de IIC Gb, II 2D Ex tD A21 IP66
IECEX, ATEX, GOST TC-RU
Зона 1, 21, 2, 22
Температура: от -55°C до 60°C

Електрически параметри

U 250 V 24 V
I 6 A 1 A

Захранване: AC 24-240V, DC 24-36V
Монтаж: TS35, долна монтажна плоча, капак.


Примерни конфигурации



QX-P5 QX-P5 QX-P6 QX-P6 QX-P6

QX-P8 QX-P8 QX-P8 QX-P8

QX-P10 QX-P11
По-малко
Прочетете още
