Производитель: Quintex

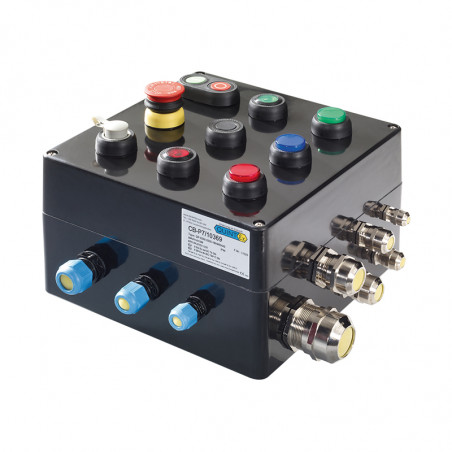

Индивидуальные панели управления EX

Индивидуальные взрывозащищенные панели управления из пластика


Индивидуальные панели управления для работы во взрывоопасных зонах могут быть разработаны с использованием контрольно-измерительного оборудования. Расположение, количество и тип оборудования могут быть изменены в соответствии с требованиями заказчика.



Технические характеристики
Материал:

Цвет:
Степень защиты:
Пломба:
Винты:
Напряжение:
Ток:
Поперечное сечение:


Рабочая температура:


Сертификат:		 Армированный стекловолокном полиэстер, Rpow < 109 черный RAL 9005
IP66 (QX-P1 - IP56)
силикон
нержавеющая сталь
максимальное напряжение 2200 В переменного/постоянного тока
максимальный ток 500 А переменного/постоянного тока
максимальное поперечное сечение провода
300 мм2 (по запросу),
стандартно до 10 мм2
-60°C ≤ Ta ≤ 50°C (T6)
-60°C ≤ Ta ≤ 55°C (T5)
-60°C ≤ Ta ≤ 60°C (T4)
II 2G Ex eb ia IIC/IIB/IIA T6/T5/T4
II 2D Ex tb IIIC T85°C/T100°C/T120°C IP65


Встраиваемое оборудование управления и контроля




Модуль коммутации

Рельс img QX-0201-PX 60
img QX-0201-PX 61
img QX-0201-PX 62
Обложка img QX-0201-PX 70
img QX-0201-PX 71
img QX-0201-PX 72

PX - кнопка рода (например, P1, P2)		 160 x 75 x 55
Тип Размер
QX-P1 80 x 75 x 55
QX-P2 110 x 75 x 55
QX-P3
QX-P4 190 x 75 x 55
QX-P5 122 x 120 x 90
QX-P6 220 x 120 x 90
QX-P7 160 x 160 x 90
QX-P8 260 x 160 x 90
QX-P9 360 x 160 x 90
QX-P10 200 x 250 x 120
QX-P11 255 x 250 x 120
QX-P11h 255 x 250 x 160
QX-P12 400 x 250 x 120
QX-P12h 400 x 250 x 160
QX-P13 400 x 405 x 120
QX-P13H 400 x 405 x 200
QX-P15 600 x 250 x 120
QX-P15h 600 x 250 x 160

Коммутационный модуль

ATEX EX II 2G de IIC Gb, II2D Ex tD A21 IP66
IECEX, ATEX, ГОСТ TC-RU
Зоны 1, 21, 2, 22
Ta: от -55°C до 60°C

Электрические параметры

U 250 В 250 В 110 В 24 В
I 16 А 10 А 0,5 А 1 А
Ta < 40°C < 60°C < 60°C < 60 °C

Количество циклов >100 000 переключений
Монтаж: TS35, нижняя монтажная пластина, крышка.

Сигнальный модуль

ATEX EX 2G EX de IIC Gb, II 2D Ex tD A21 IP66
IECEX, ATEX, ГОСТ TC-RU
Зоны 1, 21, 2, 22
Ta: от -55 °C до 60 °C, Pmax < 1 Вт
Питание: 24–240 В переменного тока, 24–36 В постоянного тока
Опционально: 220–380 В переменного тока
Крепление: TS35, нижняя монтажная пластина, крышка.

Кнопка с подсветкой

ATEX EX II 2G de IIC Gb, II 2D Ex tD A21 IP66
IECEX, ATEX, ГОСТ TC-RU
Зоны 1, 21, 2, 22
Ta: от -55°C до 60°C

Электрические параметры

U 250 В 24 В
I 6 А 1 А

Источник питания: переменный ток 24-240 В, постоянный ток 24-36 В
Крепление: TS35, нижняя монтажная пластина, обложка.


Примеры конфигураций



QX-P5 QX-P5 QX-P6 QX-P6 QX-P6

QX-P8 QX-P8 QX-P8 QX-P8 QX-P8

QX-P10 QX-P11
