Fabricant: Quintex

Panneaux individuels ex

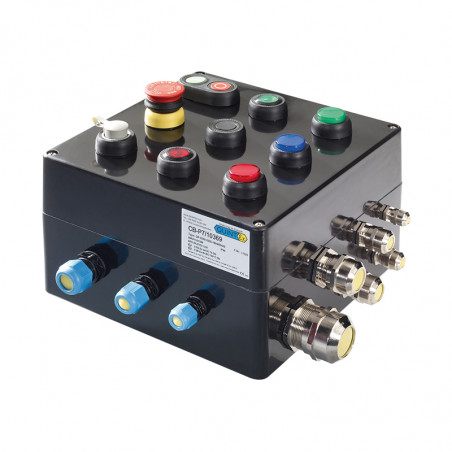

Panneaux de contrôle EX personnalisés en plastique


Des panneaux de contrôle personnalisés pour une utilisation en zones à risque d'explosion peuvent être conçus à l'aide d'équipements de contrôle et de surveillance. La disposition, le nombre et le type des composants peuvent être personnalisés selon les spécifications du client.



Caractéristiques techniques
Matériau :

Couleur :
Indice de protection :
Joint :
Vis :
Tension :
Courant :
Section :


Température de fonctionnement :


Certificat :		 Polyester renforcé de fibres de verre, Rpow < 109 Noir RAL 9005
IP66 (QX-P1 - IP56)
Silicone
Acier inoxydable
Tension maximale : 2 200 V CA/CC
Courant maximal : 500 A CA/CC
Section maximale du câble : 300 mm² (sur demande), jusqu’à 10 mm² en standard
-60 °C ≤ Ta ≤ 50 °C (T6)
-60 °C ≤ Ta ≤ 55 °C (T5)
-60 °C ≤ Ta ≤ 60 °C (T4)
II 2G Ex eb ia IIC/IIB/IIA T6/T5/T4
II 2D Ex tb IIIC T85°C/T100°C/T120°C IP65


Équipements de contrôle et de surveillance installables




Module de commutation

Rail img QX-0201-PX 60
img QX-0201-PX 61
img QX-0201-PX 62
Couverture img QX-0201-PX 70
img QX-0201-PX 71
img QX-0201-PX 72

PX - genre bouton (par exemple P1, P2)		 160 x 75 x 55
Type Dimension
QX-P1 80 x 75 x 55
QX-P2 110 x 75 x 55
QX-P3
QX-P4 190 x 75 x 55
QX-P5 122 x 120 x 90
QX-P6 220 x 120 x 90
QX-P7 160 x 160 x 90
QX-P8 260 x 160 x 90
QX-P9 360 x 160 x 90
QX-P10 QX-P11 255 x 250 x 120
QX-P11h 255 x 250 x 160
QX-P12 400 x 250 x 120
QX-P12h 400 x 250 x 160
QX-P13 400 x 405 x 120
QX-P13H 400 x 405 x 200
600 x 250 x 120
QX-P15h 600 x 250 x 160

Module de commutation

ATEX EX II 2G de IIC Gb, II2D Ex tD A21 IP66
IECEX, ATEX, GOST TC-RU
Zones 1, 21, 2, 22
Ta : -55 °C à 60 °C

Paramètres électriques

U 250 V 250 V 110 V 24 V
I 16 A 10 A 0,5 A 1 A
Ta < 40°C < 60°C < 60°C < 60 °C

Nombre de cycles > 100 000 opérations de commutation
Montage : TS35, plaque de montage inférieure, couvercle.

Module de signalisation

ATEX EX 2G EX de IIC Gb, II 2D Ex tD A21 IP66
IECEX, ATEX, GOST TC-RU
Zone 1, 21, 2, 22
Ta : -55 °C à 60 °C, Pmax < 1 W
Alimentation : CA 24-240 V, CC 24-36 V
CA optionnel : 220 V – 380 V
Montage : TS35, plaque de montage inférieure, couvercle.

Bouton lumineux

ATEX EX II 2G de IIC Gb, II 2D Ex tD A21 IP66
IECEX, ATEX, GOST TC-RU
Zones 1, 21, 2, 22
Ta : -55 °C à 60 °C

Paramètres électriques

U 250 V 24 V
I 6 A 1 A

Alimentation : CA 24-240 V, CC 24-36 V
Montage : TS35, plaque de montage inférieure, couvercle.


Exemples de configurations



QX-P5 QX-P5 QX-P6 QX-P6 QX-P6

QX-P8 QX-P8 QX-P8 QX-P8

QX-P10 QX-P11
