Gyártó: Quintex

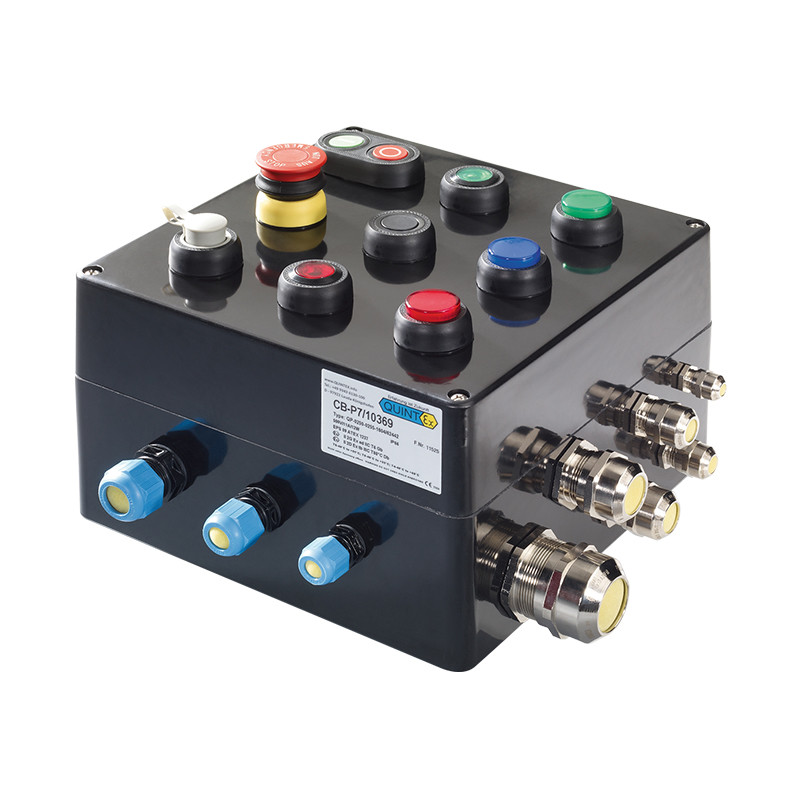

EX műanyag egyedi vezérlőpanelek

Indywidualne panele sterownicze do pracy w strefie zagrożenia wybuchem, można zaprojektować samemu przy użyciu aparatury kontrolno-sterującej. Rozmieszczenie, liczba, typ elementów aparatury, może być dowolny wg wytycznych klienta.


Standardowa średnica siłownika lokalnych jednostek sterujących jest zaprojektowana jako Ø30mm i wymaga grubości ścianki od 1 do 6mm. Elementy do montażu od dołu montowane są na szynie DIN TS35 lub mogą być mocowane śrubami/wkrętami bezpośrednio na płycie montażowej. Elementy do montażu pokrywy są montowane w otworze wyposażonym w łatwy w użyciu zacisk. Styk elektryczny wykonany jest za pomocą zacisków śrubowych dla kabli do 2,5 mm2. Do użytku w obszarach niebezpiecznych komponenty muszą być montowane w obudowie z atestem Ex. Można łączyć różne rodzaje przycisków i elementów przełączających, a także wszystkie elementy oświetleniowe. Tutaj należy przestrzegać z góry określonej odległości od siebie i maksymalnego obciążenia obudowy. Elementy sygnalizacyjne (wskaźniki i podświetlane przyciski) dostępne są w 5 kolorach. Wszystko, co jest potrzebne do montażu akcesoriów, oraz różne tabliczki opisowe wykonywane na życzenie, uzupełniają całe portfolio produktów.


Parametry techniczne

Materiał poliester wzmacniany włóknem szklanym, Rpow < 109
Kolor czarny RAL 9005
Stopień ochrony IP66 (QX-P1 - IP56)
Uszczelka silikonowa
Śruby stal nierdzewna
Napięcie maksymalne 2200 V AC/DC
Prąd maksymalny 500 A AC/DC
Przekrój maksymalny: 300 mm2 (na zapytanie)
standard: do 10 mm2
Temperatura pracy -60°C ≤ Ta ≤ 50°C (T6)
-60°C ≤ Ta ≤ 55°C (T5)
-60°C ≤ Ta ≤ 60°C (T4)
Certyfikat II 2G Ex eb ia IIC/IIB/IIA T6/T5/T4
II 2D Ex tb IIIC T85°C/T100°C/T120°C IP65
