Производител: ALUTRONIC

Водни радиатори - охлаждащи течности

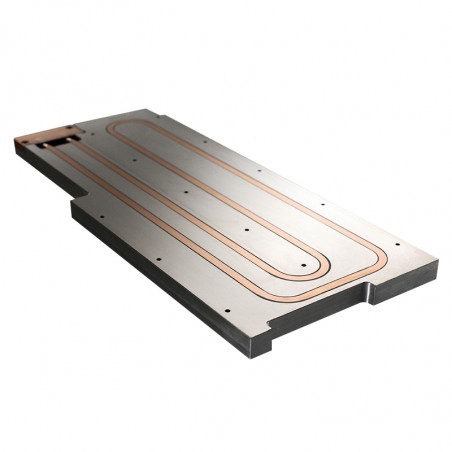

Водните радиатори под формата на охлаждащи плочи са предназначени за охлаждане на диоди, тиристори и силови транзистори с плоска основа.

Върху плочите могат да се монтират и други електронни компоненти и устройства с плоска основа. Охлаждащите плочи могат да бъдат изработени от мед или алуминий. Те могат да бъдат еднородни плочи с вътрешни канали или повтарящи се елементи с взаимносвързани канали.

В този раздел представяме плочи, изработени от алуминиеви елементи. Основната конструктивна единица на плочата е елемент с правоъгълно сечение с размери 27 mm (височина) и 19 mm (ширина). Тези елементи могат да се свързват директно или да се разделят с дистанционни елементи, за да се осигури достатъчно място за монтаж на компоненти. Отворите за вход и изход са оборудвани с накрайници за свързване на водни маркучи.

Технически данни на радиаторите за основни конструктивни решения

  • максимални размери: 600x600 mm
  • максимална температура на водата на изхода: 45ºC
  • максимална температура на повърхността на радиатора: 70ºC
  • разлика в температурата между входа и изхода на водата: 7ºC
  • препоръчителен дебит на водата: 10 л/мин
  • препоръчително водно налягане: 9 bar
  • стойност на Rth: 0,005, 0,015, 0,068 ºC/W – в зависимост от конструкцията
  • разсейвана мощност: 1600, 3600, 5000W – в зависимост от конструкцията.
