Výrobce: ZIEHL

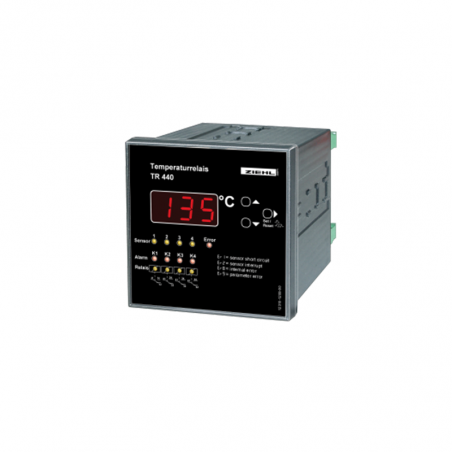

TR440-BASIC - Teplotní relé ochrany transformátoru - T224184

  • T224184
  • Typ produktu Motor IP54, elektronika IP20
  • Dodatečné informace Tlakově litý hliník, lakovaný černě
  • Napájecí napětí AC/DC 24 - 240 V
  • Provedení Hliník. Pouzdro se zemnicím okem pro šroub M4 x 8 (Torx). Verze 48V, včetně šroubů.
  • Osvědčení IP 30 (IP 44, s držákem a krytem)
  • Výstupní funkce Výstupy/relé, rozhraní/sběrnice
  • Naměřená hodnota Impedanční ochrana

Teplotní relé pro ochranu transformátorů před přehřátím a pro ovládání ventilátoru.
Teploty ve vinutí jsou monitorovány třemi Pt 100 senzory. Teplotu jádra lze sledovat čtvrtým čidlem.
4 alarmy/výstupní relé se používají k ovládání ventilátoru, k signalizaci předběžného varování a k vypnutí transformátoru. Různé programy usnadňují použití alarmu ideálně pro každou aplikaci. V závislosti na programu, např. pro poruchové hlášení nebo pro spuštění z důvodu překročení maximální teploty jádra je k dispozici další relé.

Další použití

Alternativně lze pomocí čtvrtého senzoru monitorovat teplotu místnosti, ve které je transformátor umístěn, a pomocí alarmu lze řídit ventilaci místnosti. Zařízení lze použít i pro jiné úkoly pro monitorování teploty
např. pro motory.

Přehled funkcí

  • 4 senzorové vstupy Pt 100 (RTD), 2 nebo 3vodičové připojení
  • Velký rozsah monitorování -199…+850°C / -199...+9> Alarm / -199...+99 Relé
  • 3místný digitální displej (rozlišení 1°C / 1°F)
  • Čidlo 4 LED
  • Relé 4 LED
  • Alarm 4 LED
  • Chyba 1 LED
  • Řídicí napětí AC/DC 24-240 V
  • Jasné displeje a jednoduché programování a hodnoty senzoru lze uložit
  • Volitelné rozhraní RS 485 s protokolem Modbus RTU
  • EasySimulation pro jednoduchou simulaci hodnot senzoru
