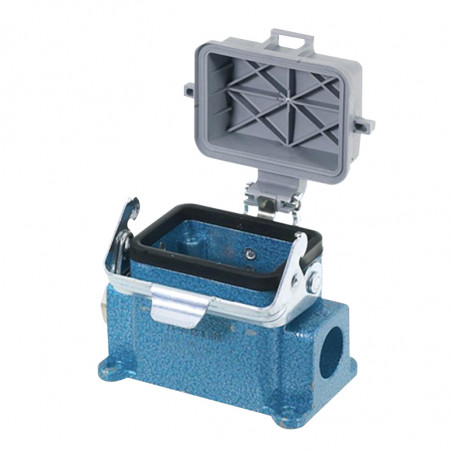

90 V горни капаци с една скоба размер на капака 6EX
90 V горни капаци с една скоба размер на капака 6EX

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

90 V горни капаци с една скоба размер на капака 6EX

90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex

  90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex
Obudowa górna
wyjście z boku, klamrą, uszczelnienie
dopuszczenia: BVS
Do zastosowania przyłączeniu 2 kabli		 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex
Obudowa górna
wyjście z góry, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przy łączeniu 2 kabli
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa, rozmiar 6Ex, 90 V
obudowa górna z dtawnicą z trąbką M20, IP54,
->l0k-9-13,5mm

EXGOTGT6M20 09IAZ4

 20

99.731.3329.7

 10

EXGOTGR6M20 09IAZ3

 20

99.741.3329.7

 10
obudowa górna z dtawnicą z trąbką M25, IP54,
->l0k-14-2Omm

EXGOTGT6M25 09IAZ4

 25

99.732.3329.7

 1

EXGOTGR6M25 09IAZ3

 25

99.742.3329.7

 10


Dane techniczne
materiał
 cynk - odlew ciśnieniowy - stop cynk - odlew ciśnieniowy - stop
powierzchnia
 malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra
 stal ocynkowana stal ocynkowana
uszczelnienie
 guma NBR guma NBR
stopień ochrony
po zaryglowaniu
 IP54 IP54
zakres temperatur
 -40-+120°C -40 - +120 °C
Wymiary
 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymiar 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymiar


90 V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex


  90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex obudowa dolna otwarta
Obudowa dolna
otwarta
dopuszczenia: BVS		 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex obudowa odlna zamknięta
Obudowa dolna
zamknięta, 2 wyjścia
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa, rozmiar 6Ex, 90 V
obudowa dolna, otwarta, bez pokrywy

EX GUT GK 6 09IAZ



70.320.0628.9

 1
obudowa dolna, otwarta, z pokrywą

EX GUT GP 6 09IAZ



70.325.0628.9

 1
obudowa dolna, otwarta, z pokrywą i uszczelnieniem

EX GUT GV 6 09IAZ



99.700.3329.7

 10

obudowa dolna, zamknięta, bez pokrywy
z dławnicą IP54, 2xM20, ->I0I<- 3 -14,5 mm

EXGUTGL6M20 09IAZ0

 20

70.330.0636.0

 1
z dławnicą IP54, 2xM25, ->I0I<- 7,5 -19 mm

EXGUTGL6M25 09IAZ0

 25

70.334.0636.0

 1

obudowa dolna, zamknięta, z pokrywą
z dławnicą IP54,2xM20, ->I0I<- 3 -14,5 mm

EXGUTGR6M20 09IAZ0

 20

70.340.0636.0

 1
z dławnicą IP54,2xM25, ->I0I<- 7,5 -19 mm

EXGUTGR6M25 09IAZ0

 25

70.344.0636.0

 1

Dane techniczne
materiał
 stop cynku, lakierowany / pokrywa poliamid stop cynku, lakierowany/pokrywa poliamid
powierzchnia
 malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra
 stal ocynkowana stal ocynkowana
uszczelnienie
 guma NBR guma NBR
stopień ochrony
po zaryglowaniu
 IP65 IP54
zakres temperatur
 -40-+120°C -40-+120T
Wymiary 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymair 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymiar



90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex



  90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex
Obudowa dolna
zamknięta, 1 wyjście
dopuszczenia: BVS		 90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex
Obudowa dolna
zamknięta, 1 wyjście
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa, rozmiar 6Ex, 90 V
obudowa dolna, zamknięta, 1xM20/25, bez pokrywy
z dławnicą IP54, z lewej/z dołu, M20, ->l0|<-3-14,5mm

EXGUTGM6M20 09IAZ0

 20

70.331.0636.0

 1

EXGUTGO6M20 09IAZ0

 20

70.333.0636.0

 1
z dławnicą IP54, z lewej/z dołu, M25, ->l0l<-7,5- 19mm

EXGUTGM6M25 09IAZ0

 25

70.335.0636.0

 1

EXGUTGO6M25 09IAZ0

 25

70.337.0636.0

 1

obudowa dolna, zamknięta, 1xM20/25, z pokrywą
z dławnicą IP54, z lewej/z dołu, M20, -»I0K- 3 - 14,5mm

EXGUTGS6M20 09IAZ0

 20

70.341.0636.0

 1

EXGUTGU6M20 09IAZ0

 20

70.343.0636.0

 1
z dławnicą IP54, z lewej/z dołu, M25, -»I0K- 7,5 -19mm

EXGUTGS6M25 09IAZ0

 25

70.345.0636.0

 1

EXGUTGU6M25 09IAZ0

 25

70.347.0636.0

 1

obudowa dolna, zamknięta, lx M20/25, z pokrywą
z dławnicą IP54, z prawej, M20,-»I0I<- 3 -14,5mm

EXGUTGT6M20 09IAZ0

 20

70.342.0636.0

 1

EXGUTGT6M20 09IAZ0

 20

70.342.0636.0

 1
z dławnicą IP54, z prawej, M25, -»I0I<- 7,5 -19mm

EXGUTGT6M25 09IAZ0

 25

70.346.0636.0

 1

EXGUTGT6M25 09IAZ0

 25

70.346.0636.0

 1

Dane techniczne
materiał
 stop cynku, lakierowany / pokrywa poliamid stop cynku, lakierowany/pokrywa poliamid
powierzchnia
 malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra
 stal ocynkowana stal ocynkowana
uszczelnienie
 guma NBR guma NBR
stopień ochrony
po zaryglowaniu
 IP54 IP54
zakres temperatur
 -40-+120oC -40-+120oC
Wymiary
 90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex 90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex



90V obudowy górne, z dwoma klamrami rozmiar 10Ex


Stosowanie i konfekcjonowanie łączy zobaczw facts [&] DATA.


0158EXIM2EExial
BVS03ATEXE184X
EN50 014 + A1-A2/
EN 50 020

 90V obudowy górne, z dwoma klamrami rozmiar 10Ex obudowa góran wyjście z boku dopuszczenia
Obudowa górna
wyjście z boku
dopuszczenia: BVS		 90V obudowy górne, z dwoma klamrami rozmiar 10Ex obudowa górna wyjscie z góry dopuszczenia
Obudowa górna
wyjście z góry
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 10Ex, 90V
obudowa górna z otworem gwintowanym M20

EXGOTGA10M20 09IAZ1

 20

70.350.1036.1

 1

EXGOTGC10M20 09IAZ1

 20

70.352.1036.1

 1
obudowa górna zdławnicąztrąbkąM20,IP54,->IOI<-9-13,5mm

EXGOTGA10M20 09IAZ3

 20

70.350.1036.3

 1

EXGOTGC10M20 09IAZ3

 20

70.352.1036.3

 1
obudowa górna z otworem gwintowanym M25

EXGOTGA10M25 09IAZ1

 25

70.353.1036.1

 1

EXGOTGC10M25 09IAZ1

 25

70.354.1036.1

 1
obudowa górna zdławnicąztrąbkąM25, IP54,->I0I<-14-20mm

EXGOTGA10M25 09IAZ3

 25

70.353.1036.3

 1

EXGOTGC10M25 09IAZ3

 25

70.354.1036.3

 1
Dane techniczne
materiał
 cynk - odlew ciśnieniowy - stop cynk - odlew ciśnieniowy - stop
powierzchnia
 malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra
 - -
uszczelnienie
 - -
stopień ochrony

po zaryglowaniu
 IP54 IP54
zakres temperatur
 -40-+120oC -40-+120ToC
Wymiary


90 V obudowy górne, z dwoma klamrami rozmiar 10Ex


  90 V obudowy górne, z dwoma klamrami rozmiar 10Ex
Obudowa górna
wyjście z boku, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przy łączeniu 2 kabli
 90 V obudowy górne, z dwoma klamrami rozmiar 10Ex
Obudowa górna
wyjście z góry, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przy łączeniu 2 kabli
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 10Ex, 90 V
obudowa górna z dławnicą z trąbką M20, IP54, ->lØl<-9-13,5mm

EXGOTGS10M20 09IAZ3

 20

99.733.3329.7

 8

EXGOTGR10M20 09IAZ3

 20

99.743.3329.7

 8
obudowa górna z dławnicą z trąbką M25, IP54, ->IØI<-14-20mm

EXGOTGS10M25 09IAZ3

 25

99.734.3329.7

 1

EXGOTGR10M25 09IAZ3

 25

99.744.3329.7

 8


Dane techniczne
materiał cynk - odlew ciśnieniowy - stop cynk - odlew ciśnieniowy - stop
powierzchnia malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra stal ocynkowana stal ocynkowana
uszczelnienie guma NBR guma NBR
stopień ochrony
po zaryglowaniu IP54 IP54
zakres temperatur -40-+120°C -40-+120°C
Wymiary 90 V obudowy górne, z dwoma klamrami rozmiar 10Ex 90 V obudowy górne, z dwoma klamrami rozmiar 10Ex


90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex


  90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex
  Obudowa dolna
otwarta
dopuszczenia: BVS		 Obudowa dolna
zamknięta, 2 wyjścia
dopuszczenia: BVS
OpisTypMNr kat.Opak.TypMNr kat.Opak.
obudowa cynkowa - odlew ciśnieniowy, 10Ex, 90V
obudowa dolna, otwarta, bez pokrywy

EX GUT GAI 0 09IAZ



70.320.1028.9

 1
obudowa dolna, otwarta, z pokrywą

EXGUTGE10 09IAZ



70.325.1028.9

 1
obudowa dolna, otwarta, z uszczelnieniem i pokrywą

EXGUTGX10 09IAZ



99.706.3329.7

 10

obudowa dolna, zamknięta, bez pokrywy
z dławnicą IP54,2xM20, ->I0I<- 3 -14,5 mm

EXGUTGB10M20 09IAZ0

 20

70.330.1036.0

 1
z dławnicą IP54,2xM25, ->I0I<- 7,5 -19 mm

EXGUTGB10M25 09IAZ0

 25

70.334.1036.0

 1

Dane techniczne
materiał obudowa / pokrywa
 cynk-odlew ciśnieniowy- stop/ poliamid cynk - odlew ciśnieniowy - stop / poliamid
powierzchnia
 malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra
 stal ocynkowana stal ocynkowana
uszczelnienie
 guma NBR guma NBR
stopień ochrony

po zaryglowaniu
 IP65 IP54
zakres temperatur
 -40-+120°C -40-+120°C
Wymiary
 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex


90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex


  90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex
41 Obudowa dolna
zamknięta, 1 wyjście
dopuszczenia: BVS		 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex
43 Obudowa dolna
zamknięta, 1 wyjście
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 10Ex, 90 V
obudowa dolna, zamknięta, 1xM20/25, bez pokrywy
z dławnicą IP54, z lewej/z dołu, M20, ->|Ø|<- 3 - 14,5mm

EXGUTGC10M20 09IAZ0

 20

70.331.1036.0

 1

EXGUTGD10M20 09IAZ0

 20

70.333.1036.0

 1
z dławnicą IP54, z lewej/z dołu, M25, ->IØ|<- 7,5 - 19mm

EXGUTGC10M25 09IAZ0

 25

70.335.1036.0

 1

EXGUTGD10M25 09IAZ0

 25

70.337.1036.0

 1





Dane techniczne
materiał obudowa / pokrywa
 cynk-odlew ciśnieniowy- stop/ poliamid cynk - odlew ciśnieniowy - stop / poliamid
powierzchnia
 malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra
 stal ocynkowana Stahl verzinkt
uszczelnienie
 guma NBR guma NBR
stopień ochrony

po zaryglowaniu
 IP54 IP54
zakres temperatur
 -40-+120°C -40-+120°C
Wymiary 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex


90 V obudowy górne, z dwoma klamrami rozmiar 16Ex


  90 V obudowy górne, z dwoma klamrami rozmiar 16Ex
Obudowa górna
wyjście z boku
dopuszczenia: BVS		 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex
Obudowa górna
wyjście z góry
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 16Ex, 90V
obudowa górna z otworem gwintowanym M25

EXGOTGA16M25 09IAZ1

 25

70.350.1636.1

 1

EXGOTGC16M25 09IAZ1

 25

70.352.1636.1

 1
obudowa górna zdławnicąztrąbkąM25, IP54,->IØI<-14-20mm

EXGOTGA10M25 09IAZ3

 25

70.350.1636.3

 1

EXGOTGC16M25 09IAZ3

 25

70.352.1636.3

 1
obudowa górna zotworem gwintowanym M32

EXGOTGA16M32 09IAZ1

 32

70.353.1636.1

 1

EXGOTGC16M32 09IAZ1

 32

70.354.1636.1

 1
obudowa górna zdławnicąztrąbkąM32,IP54,->IØI<- 21 -28,5mm

EXGOTGA16M32 09IAZ3

 32

70.353.1636.3

 1

EXGOTGC16M32 09IAZ3

 32

70.354.1636.3

 1
Dane techniczne
materiał cynk - odlew ciśnieniowy - stop cynk - odlew ciśnieniowy - stop
powierzchnia malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra - -
uszczelnienie - -
stopień ochrony
po zaryglowaniu IP54 IP54
zakres temperatur -40-+120T -40-+120T
Wymiary 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex



90 V obudowy górne, z dwoma klamrami rozmiar 16Ex


  90 V obudowy górne, z dwoma klamrami rozmiar 16Ex
Obudowa górna
wyjście z boku, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przyłączeniu 2 kabli		 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex
Obudowa górna
wyjście z góry, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przyłączeniu 2 kabli
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, rozmiar 16Ex
obudowa górna zdtawnicą z trąbką M25, IP54, ->IØI<- 14-20mm

EXGOTGS16M25 09IAZ3

 25

99.735.3329.7

 1

EXGOTGR16M25 09IAZ3

 25

99.745.3329.7

 1
obudowa górna zdtawnicą z trąbką M32, IP54, ->IØI<- 21 - 28,5mm

EXGOTGS10M32 09IAZ3

 32

99.736.3329.7

 1

EXGOTGR16M32 09IAZ3

 32

99.746.3329.7

 1


Dane techniczne
materiał cynk-odlew ciśnieniowy- stop cynk - odlew ciśnieniowy - stop
oowierzchnia malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
clamra stal ocynkowana stal ocynkowana
uszczelnienie guma NBR guma NBR
stopień ochrony
do zaryglowaniu IP54 IP54
zakres temperatur -40-+120°C -40-+120°C
Wymiary 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex



90 V obudowy dolne, z dwoma klamrami rozmiar 16Ex


  90 V obudowy dolne, z dwoma klamrami rozmiar 16Ex
Obudowa dolna
otwarta
dopuszczenia: BVS
Opis Typ      M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 16Ex, 90V
obudowa dolna, otwarta, bez pokrywy

EX GUT GAI 6 09IAZ

70.320.1628.9

 1
obudowa dolna, otwarta, z pokrywą

EXGUTGE16 09IAZ

70.325.1628.9

 1
obudowa dolna, otwarta,z pokrywą,z uszczelnieniem

EXGUTGX16 09IAZ

99.702.3329.7

 10

Dane techniczne
materiał obudowa / pokrywa cynk - odlew ciśnieniowy - stop / poliamid
powierzchnia malowana proszkowo na jasnoniebiesko
klamra stal ocynkowana
uszczelnienie guma NBR
stopień ochrony
po zaryglowaniu IP65
od strony dławnicy -
zakres temperatur -40-+120°C
Wymiary 90 V obudowy dolne, z dwoma klamrami rozmiar 16Ex


<b/r>

90 V obudowy górne, z dwoma klamrami rozmiar 24Ex


  90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa górna
wyjście z boku
dopuszczenia: BVS		 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa górna wyjście z góry dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 24Ex, 90V
obudowa górna z otworem gwintowanym M25

EXGOTGA24M25 09IAZ1

 25

70.350.2436.1

 1

EXGOTGC24M25 09IAZ1

 25

70.352.2436.1

 1
obudowa górna z dtawnicą z trąbką M25, IP54 ->IØI<-14 - 20 mm

EXGOTGA24M25 09IAZ3

 25

70.350.2436.3

 1

EXGOTGC24M25 09IAZ3

 25

70.352.2436.3

 1
Oberteil mit Gewindebohrung M32

EXGOTGA24M32 09IAZ1

 32

70.353.2436.1

 1

EXGOTGC24M32 09IAZ1

 32

70.354.2436.1

 1
obudowa górna z dtawnicą z trąbką M32, IP54 ->IØI<- 21 - 28,5mm

EXGOTGA24M32 09IAZ3

 32

70.353.2436.3

 1

EXGOTGC24M32 09IAZ3

 32

70.354.2436.3

 1
Dane techniczne
materiał cynk- odlew ciśnieniowy- stop cynk - odlew ciśnieniowy - stop
powierzchnia malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra - -
uszczelnienie - -
stopień ochrony
po zaryglowaniu IP54 IP54
zakres temperatur -40-+120°C -40-+120°C
Wymiary 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex



90 V obudowy górne, z dwoma klamrami rozmiar 24Ex



  90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa górna
wyjście z boku, 2 klamry
dopuszczenia: BVS
Do zastosowania przyłączeniu 2 kabli		 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa górna
wyjście z góry, 2 klamry
dopuszczenia: BVS
Do zastosowania przyłączeniu 2 kabli
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 24Ex, 90 V
obudowa górna z dławnicą z trąbką M25,1P54 -> lØ|<-14 -20mm

EXGOTGS24M25 09IAZ3

 25

99.737.3329.7

 5

EXGOTGR24M25 09IAZ3

 25

99.747.3329.7

 4
obudowa górna z dławnicą z trąbką M32, IP54 ->IØI<- 21 -28,5mm

EXGOTGS24M32 09IAZ3

 32

99.738.3329.7

 5

EXGOTGR24M32 09IAZ3

 32

99.748.3329.7

 4


Dane techniczne
materiał cynk - odlew ciśnieniowy - stop cynk - odlew ciśnieniowy - stop
powierzchnia malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
damra stal ocynkowana stal ocynkowana
uszczelnienie - -
stopień ochrony
po zaryglowaniu IP54 IP54
zakres temperatur -40-+120°C -40-+120°C
Wymiary 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex


90 V obudowy górne, z dwoma klamrami rozmiar 24Ex



  90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa dolna
otwarta
dopuszczenia: BVS		 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa dolna
zamknięta, 2 wyjścia
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 24Ex, 90V
obudowa dolna, otwarta, bez pokrywy

EXGUTGA24 09IAZ



70.320.2428.9

 1
obudowa dolna, otwarta, z pokrywą

EXGUTGE24 09IAZ



70.325.2428.9

 1
obudowa dolna, otwarta, z pokrywą, z uszczelnieniem

EXGUTGX24 09IAZ



99.704.3329.7

 0

obudowa dolna, zamknięta, bez pokrywy z dławnicą IP54, 2xM25, ->IØI<- 7,5 -19 mm

EXGUTGB24M25 09IAZ0

 25

70.330.2436.0

 1

Dane techniczne
materiał obudowa / pokrywa cynk-odlew ciśnieniowy- stop/ poliamid cynk - odlew ciśnieniowy - stop / poliamid
powierzchnia malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
clamra stal ocynkowana stal ocynkowana
uszczelnienie guma NBR guma NBR
stopień ochrony
po zaryglowaniu IP65 IP54
zakres temperatur -40-+120T -40-+120T
Wymiary 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex


90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex


  90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex
Obudowa dolna
zamknięta, 1 wyjście
dopuszczenia: BVS		 90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex
Obudowa dolna
zamknięta, 1 wyjście z dołu
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 24Ex, 90V
obudowa dolna, zamknięta, lx M25, bez pokrywy zdławnicąlP54, z lewej/z dołu, ->IØI<- 7,5 -19mm

EXGUTGC24M25 09IAZ0

 25

70.331.2436.0

 1

EXGUTGD24M25 09IAZ0

 25

70.333.2436.0

 1





Dane techniczne
materiał obudowa / pokrywa cynk-odlew ciśnieniowy- stop/ poliamid cynk - odlew ciśnieniowy - stop / poliamid
powierzchnia malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra stal ocynkowana stal ocynkowana
uszczelnienie guma NBR guma NBR
stopień ochrony
po zaryglowaniu IP54 IP54
zakres temperatur -40-+120°C -40-+120°C
Wymiary 90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex 90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex


90 V obudowy górne, z jedną klamrą rozmiar 48Ex


  90 V obudowy górne, z jedną klamrą rozmiar 48Ex
Obudowa górna wyjście
z boku
dopuszczenia: BVS		 90 V obudowy górne, z jedną klamrą rozmiar 48Ex
Obudowa górna wyjście
z góry
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa -odlewciśnieniowy, rozmiar 48Ex
obudowa górna z otworem gwintowanym M32

EXGOTGG48M32 09IAZ1

 32

70.350.4836.1

 1

EXGOTGI48M32 09IAZ1

 32

70.352.4836.1

 1
obudowa górna zdławnicąztrąbkąM32,IP54->IØI<-21 -28,5mm

EXGOTGG48M32 09IAZ3

 32

70.350.4836.3

 1

EXGOTGI48M32 09IAZ3

 32

70.352.4836.3

 1
obudowa górna z otworem gwintowanym M40

EXGOTGG48M40 09IAZ1

 40

70.353.4836.1

 1

EXGOTGI48M40 09IAZ1

 40

70.354.4836.1

 1
Dane techniczne
materiał cynk - odlew ciśnieniowy - stop cynk - odlew ciśnieniowy - stop
powierzchnia malowana proszkowo na jasnoniebiesko malowana proszkowo na ja; noniebiesko
klamra - -
uszczelnienie - -
stopień ochrony
po zaryglowaniu IP54 IP54
zakres temperatur -40-+120T -40-+120T
Wymiary 90 V obudowy górne, z jedną klamrą rozmiar 48Ex 90 V obudowy górne, z jedną klamrą rozmiar 48Ex


90 V obudowy górne, z jedną klamrą rozmiar 48Ex



  90 V obudowy górne, z jedną klamrą rozmiar 48Ex
Obudowa dolna
otwarta
dopuszczenia: BVS		 90 V obudowy górne, z jedną klamrą rozmiar 48Ex
Obudowa dolna
wyjście z boku
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa-odlewciśnieniowy, 48Ex
obudowa dolna, otwarta, bez pokrywy

EXGUTGK48M32 09IAZ



70.320.4828.9

 1
obudowa dolna, otwarta, z pokrywą

EXGUTGP48M32 09IAZ



70.325.4828.9

 1

obudowa dolna, zamknięta, 1xM32, bez pokrywy z dławnicą z trąbką IP 54, z lewej, ->IØI<- 21 - 28,5 mm

BAS GUT GM48 M32 09IA Z3

 32

70.331.4836.3

 1
obudowa dolna, zamknięta, 1xM32, z pokrywą i z dławnicą z trąbką M32, IP54,->IØI<- 21 -28,5 mm

BASGUTGS48M32 09IAZ3

 32

70.341.4836.3

 1
obudowa dolna zamknięta, z dławnicą M40, z pokrywą, IP54, ->IØI<- 27 - 37 mm

BAS GUTGR48 M40 09IA Z4

 40

70.344.4836.4

 1
dane techniczne
materiał cynk - odlew ciśnieniowy - stop cynk - odlew ciśnieniowy - stop
powierzchnia malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra - -
Uszczelnienie ^B ^B
stopień ochrony
po zaryglowaniu IP54 IP54
zakres temperatur -40-+120T -40-+120T
wymiary - -
stopień ochrony
po zaryglowaniu IP54 IP54
zakres temperatur -40-+120T -40-+120T
Wymiary 90 V obudowy górne, z jedną klamrą rozmiar 48Ex 90 V obudowy górne, z jedną klamrą rozmiar 48Ex

По-малко
Прочетете още

Изпратете запитване

Интересувате ли се от този продукт? Имате ли нужда от допълнителна информация или индивидуални цени?

Свържете се с нас
ПОИСКАЙТЕ ПРОДУКТА close
Благодарим ви, че изпратихте съобщението си. Ние ще отговорим възможно най-скоро.
ПОИСКАЙТЕ ПРОДУКТА close
Преглед
изпратете запитване

Добави към списъка с желания

Трябва да сте влезли

90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex

  90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex
Obudowa górna
wyjście z boku, klamrą, uszczelnienie
dopuszczenia: BVS
Do zastosowania przyłączeniu 2 kabli		 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex
Obudowa górna
wyjście z góry, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przy łączeniu 2 kabli
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa, rozmiar 6Ex, 90 V
obudowa górna z dtawnicą z trąbką M20, IP54,
->l0k-9-13,5mm

EXGOTGT6M20 09IAZ4

 20

99.731.3329.7

 10

EXGOTGR6M20 09IAZ3

 20

99.741.3329.7

 10
obudowa górna z dtawnicą z trąbką M25, IP54,
->l0k-14-2Omm

EXGOTGT6M25 09IAZ4

 25

99.732.3329.7

 1

EXGOTGR6M25 09IAZ3

 25

99.742.3329.7

 10


Dane techniczne
materiał
 cynk - odlew ciśnieniowy - stop cynk - odlew ciśnieniowy - stop
powierzchnia
 malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra
 stal ocynkowana stal ocynkowana
uszczelnienie
 guma NBR guma NBR
stopień ochrony
po zaryglowaniu
 IP54 IP54
zakres temperatur
 -40-+120°C -40 - +120 °C
Wymiary
 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymiar 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymiar


90 V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex


  90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex obudowa dolna otwarta
Obudowa dolna
otwarta
dopuszczenia: BVS		 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex obudowa odlna zamknięta
Obudowa dolna
zamknięta, 2 wyjścia
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa, rozmiar 6Ex, 90 V
obudowa dolna, otwarta, bez pokrywy

EX GUT GK 6 09IAZ



70.320.0628.9

 1
obudowa dolna, otwarta, z pokrywą

EX GUT GP 6 09IAZ



70.325.0628.9

 1
obudowa dolna, otwarta, z pokrywą i uszczelnieniem

EX GUT GV 6 09IAZ



99.700.3329.7

 10

obudowa dolna, zamknięta, bez pokrywy
z dławnicą IP54, 2xM20, ->I0I<- 3 -14,5 mm

EXGUTGL6M20 09IAZ0

 20

70.330.0636.0

 1
z dławnicą IP54, 2xM25, ->I0I<- 7,5 -19 mm

EXGUTGL6M25 09IAZ0

 25

70.334.0636.0

 1

obudowa dolna, zamknięta, z pokrywą
z dławnicą IP54,2xM20, ->I0I<- 3 -14,5 mm

EXGUTGR6M20 09IAZ0

 20

70.340.0636.0

 1
z dławnicą IP54,2xM25, ->I0I<- 7,5 -19 mm

EXGUTGR6M25 09IAZ0

 25

70.344.0636.0

 1

Dane techniczne
materiał
 stop cynku, lakierowany / pokrywa poliamid stop cynku, lakierowany/pokrywa poliamid
powierzchnia
 malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra
 stal ocynkowana stal ocynkowana
uszczelnienie
 guma NBR guma NBR
stopień ochrony
po zaryglowaniu
 IP65 IP54
zakres temperatur
 -40-+120°C -40-+120T
Wymiary 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymair 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymiar



90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex



  90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex
Obudowa dolna
zamknięta, 1 wyjście
dopuszczenia: BVS		 90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex
Obudowa dolna
zamknięta, 1 wyjście
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa, rozmiar 6Ex, 90 V
obudowa dolna, zamknięta, 1xM20/25, bez pokrywy
z dławnicą IP54, z lewej/z dołu, M20, ->l0|<-3-14,5mm

EXGUTGM6M20 09IAZ0

 20

70.331.0636.0

 1

EXGUTGO6M20 09IAZ0

 20

70.333.0636.0

 1
z dławnicą IP54, z lewej/z dołu, M25, ->l0l<-7,5- 19mm

EXGUTGM6M25 09IAZ0

 25

70.335.0636.0

 1

EXGUTGO6M25 09IAZ0

 25

70.337.0636.0

 1

obudowa dolna, zamknięta, 1xM20/25, z pokrywą
z dławnicą IP54, z lewej/z dołu, M20, -»I0K- 3 - 14,5mm

EXGUTGS6M20 09IAZ0

 20

70.341.0636.0

 1

EXGUTGU6M20 09IAZ0

 20

70.343.0636.0

 1
z dławnicą IP54, z lewej/z dołu, M25, -»I0K- 7,5 -19mm

EXGUTGS6M25 09IAZ0

 25

70.345.0636.0

 1

EXGUTGU6M25 09IAZ0

 25

70.347.0636.0

 1

obudowa dolna, zamknięta, lx M20/25, z pokrywą
z dławnicą IP54, z prawej, M20,-»I0I<- 3 -14,5mm

EXGUTGT6M20 09IAZ0

 20

70.342.0636.0

 1

EXGUTGT6M20 09IAZ0

 20

70.342.0636.0

 1
z dławnicą IP54, z prawej, M25, -»I0I<- 7,5 -19mm

EXGUTGT6M25 09IAZ0

 25

70.346.0636.0

 1

EXGUTGT6M25 09IAZ0

 25

70.346.0636.0

 1

Dane techniczne
materiał
 stop cynku, lakierowany / pokrywa poliamid stop cynku, lakierowany/pokrywa poliamid
powierzchnia
 malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra
 stal ocynkowana stal ocynkowana
uszczelnienie
 guma NBR guma NBR
stopień ochrony
po zaryglowaniu
 IP54 IP54
zakres temperatur
 -40-+120oC -40-+120oC
Wymiary
 90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex 90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex



90V obudowy górne, z dwoma klamrami rozmiar 10Ex


Stosowanie i konfekcjonowanie łączy zobaczw facts [&] DATA.


0158EXIM2EExial
BVS03ATEXE184X
EN50 014 + A1-A2/
EN 50 020

 90V obudowy górne, z dwoma klamrami rozmiar 10Ex obudowa góran wyjście z boku dopuszczenia
Obudowa górna
wyjście z boku
dopuszczenia: BVS		 90V obudowy górne, z dwoma klamrami rozmiar 10Ex obudowa górna wyjscie z góry dopuszczenia
Obudowa górna
wyjście z góry
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 10Ex, 90V
obudowa górna z otworem gwintowanym M20

EXGOTGA10M20 09IAZ1

 20

70.350.1036.1

 1

EXGOTGC10M20 09IAZ1

 20

70.352.1036.1

 1
obudowa górna zdławnicąztrąbkąM20,IP54,->IOI<-9-13,5mm

EXGOTGA10M20 09IAZ3

 20

70.350.1036.3

 1

EXGOTGC10M20 09IAZ3

 20

70.352.1036.3

 1
obudowa górna z otworem gwintowanym M25

EXGOTGA10M25 09IAZ1

 25

70.353.1036.1

 1

EXGOTGC10M25 09IAZ1

 25

70.354.1036.1

 1
obudowa górna zdławnicąztrąbkąM25, IP54,->I0I<-14-20mm

EXGOTGA10M25 09IAZ3

 25

70.353.1036.3

 1

EXGOTGC10M25 09IAZ3

 25

70.354.1036.3

 1
Dane techniczne
materiał
 cynk - odlew ciśnieniowy - stop cynk - odlew ciśnieniowy - stop
powierzchnia
 malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra
 - -
uszczelnienie
 - -
stopień ochrony

po zaryglowaniu
 IP54 IP54
zakres temperatur
 -40-+120oC -40-+120ToC
Wymiary


90 V obudowy górne, z dwoma klamrami rozmiar 10Ex


  90 V obudowy górne, z dwoma klamrami rozmiar 10Ex
Obudowa górna
wyjście z boku, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przy łączeniu 2 kabli
 90 V obudowy górne, z dwoma klamrami rozmiar 10Ex
Obudowa górna
wyjście z góry, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przy łączeniu 2 kabli
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 10Ex, 90 V
obudowa górna z dławnicą z trąbką M20, IP54, ->lØl<-9-13,5mm

EXGOTGS10M20 09IAZ3

 20

99.733.3329.7

 8

EXGOTGR10M20 09IAZ3

 20

99.743.3329.7

 8
obudowa górna z dławnicą z trąbką M25, IP54, ->IØI<-14-20mm

EXGOTGS10M25 09IAZ3

 25

99.734.3329.7

 1

EXGOTGR10M25 09IAZ3

 25

99.744.3329.7

 8


Dane techniczne
materiał cynk - odlew ciśnieniowy - stop cynk - odlew ciśnieniowy - stop
powierzchnia malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra stal ocynkowana stal ocynkowana
uszczelnienie guma NBR guma NBR
stopień ochrony
po zaryglowaniu IP54 IP54
zakres temperatur -40-+120°C -40-+120°C
Wymiary 90 V obudowy górne, z dwoma klamrami rozmiar 10Ex 90 V obudowy górne, z dwoma klamrami rozmiar 10Ex


90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex


  90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex
  Obudowa dolna
otwarta
dopuszczenia: BVS		 Obudowa dolna
zamknięta, 2 wyjścia
dopuszczenia: BVS
OpisTypMNr kat.Opak.TypMNr kat.Opak.
obudowa cynkowa - odlew ciśnieniowy, 10Ex, 90V
obudowa dolna, otwarta, bez pokrywy

EX GUT GAI 0 09IAZ



70.320.1028.9

 1
obudowa dolna, otwarta, z pokrywą

EXGUTGE10 09IAZ



70.325.1028.9

 1
obudowa dolna, otwarta, z uszczelnieniem i pokrywą

EXGUTGX10 09IAZ



99.706.3329.7

 10

obudowa dolna, zamknięta, bez pokrywy
z dławnicą IP54,2xM20, ->I0I<- 3 -14,5 mm

EXGUTGB10M20 09IAZ0

 20

70.330.1036.0

 1
z dławnicą IP54,2xM25, ->I0I<- 7,5 -19 mm

EXGUTGB10M25 09IAZ0

 25

70.334.1036.0

 1

Dane techniczne
materiał obudowa / pokrywa
 cynk-odlew ciśnieniowy- stop/ poliamid cynk - odlew ciśnieniowy - stop / poliamid
powierzchnia
 malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra
 stal ocynkowana stal ocynkowana
uszczelnienie
 guma NBR guma NBR
stopień ochrony

po zaryglowaniu
 IP65 IP54
zakres temperatur
 -40-+120°C -40-+120°C
Wymiary
 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex


90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex


  90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex
41 Obudowa dolna
zamknięta, 1 wyjście
dopuszczenia: BVS		 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex
43 Obudowa dolna
zamknięta, 1 wyjście
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 10Ex, 90 V
obudowa dolna, zamknięta, 1xM20/25, bez pokrywy
z dławnicą IP54, z lewej/z dołu, M20, ->|Ø|<- 3 - 14,5mm

EXGUTGC10M20 09IAZ0

 20

70.331.1036.0

 1

EXGUTGD10M20 09IAZ0

 20

70.333.1036.0

 1
z dławnicą IP54, z lewej/z dołu, M25, ->IØ|<- 7,5 - 19mm

EXGUTGC10M25 09IAZ0

 25

70.335.1036.0

 1

EXGUTGD10M25 09IAZ0

 25

70.337.1036.0

 1





Dane techniczne
materiał obudowa / pokrywa
 cynk-odlew ciśnieniowy- stop/ poliamid cynk - odlew ciśnieniowy - stop / poliamid
powierzchnia
 malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra
 stal ocynkowana Stahl verzinkt
uszczelnienie
 guma NBR guma NBR
stopień ochrony

po zaryglowaniu
 IP54 IP54
zakres temperatur
 -40-+120°C -40-+120°C
Wymiary 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex


90 V obudowy górne, z dwoma klamrami rozmiar 16Ex


  90 V obudowy górne, z dwoma klamrami rozmiar 16Ex
Obudowa górna
wyjście z boku
dopuszczenia: BVS		 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex
Obudowa górna
wyjście z góry
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 16Ex, 90V
obudowa górna z otworem gwintowanym M25

EXGOTGA16M25 09IAZ1

 25

70.350.1636.1

 1

EXGOTGC16M25 09IAZ1

 25

70.352.1636.1

 1
obudowa górna zdławnicąztrąbkąM25, IP54,->IØI<-14-20mm

EXGOTGA10M25 09IAZ3

 25

70.350.1636.3

 1

EXGOTGC16M25 09IAZ3

 25

70.352.1636.3

 1
obudowa górna zotworem gwintowanym M32

EXGOTGA16M32 09IAZ1

 32

70.353.1636.1

 1

EXGOTGC16M32 09IAZ1

 32

70.354.1636.1

 1
obudowa górna zdławnicąztrąbkąM32,IP54,->IØI<- 21 -28,5mm

EXGOTGA16M32 09IAZ3

 32

70.353.1636.3

 1

EXGOTGC16M32 09IAZ3

 32

70.354.1636.3

 1
Dane techniczne
materiał cynk - odlew ciśnieniowy - stop cynk - odlew ciśnieniowy - stop
powierzchnia malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra - -
uszczelnienie - -
stopień ochrony
po zaryglowaniu IP54 IP54
zakres temperatur -40-+120T -40-+120T
Wymiary 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex



90 V obudowy górne, z dwoma klamrami rozmiar 16Ex


  90 V obudowy górne, z dwoma klamrami rozmiar 16Ex
Obudowa górna
wyjście z boku, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przyłączeniu 2 kabli		 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex
Obudowa górna
wyjście z góry, klamra, uszczelnienie
dopuszczenia: BVS
Do zastosowania przyłączeniu 2 kabli
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, rozmiar 16Ex
obudowa górna zdtawnicą z trąbką M25, IP54, ->IØI<- 14-20mm

EXGOTGS16M25 09IAZ3

 25

99.735.3329.7

 1

EXGOTGR16M25 09IAZ3

 25

99.745.3329.7

 1
obudowa górna zdtawnicą z trąbką M32, IP54, ->IØI<- 21 - 28,5mm

EXGOTGS10M32 09IAZ3

 32

99.736.3329.7

 1

EXGOTGR16M32 09IAZ3

 32

99.746.3329.7

 1


Dane techniczne
materiał cynk-odlew ciśnieniowy- stop cynk - odlew ciśnieniowy - stop
oowierzchnia malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
clamra stal ocynkowana stal ocynkowana
uszczelnienie guma NBR guma NBR
stopień ochrony
do zaryglowaniu IP54 IP54
zakres temperatur -40-+120°C -40-+120°C
Wymiary 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex



90 V obudowy dolne, z dwoma klamrami rozmiar 16Ex


  90 V obudowy dolne, z dwoma klamrami rozmiar 16Ex
Obudowa dolna
otwarta
dopuszczenia: BVS
Opis Typ      M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 16Ex, 90V
obudowa dolna, otwarta, bez pokrywy

EX GUT GAI 6 09IAZ

70.320.1628.9

 1
obudowa dolna, otwarta, z pokrywą

EXGUTGE16 09IAZ

70.325.1628.9

 1
obudowa dolna, otwarta,z pokrywą,z uszczelnieniem

EXGUTGX16 09IAZ

99.702.3329.7

 10

Dane techniczne
materiał obudowa / pokrywa cynk - odlew ciśnieniowy - stop / poliamid
powierzchnia malowana proszkowo na jasnoniebiesko
klamra stal ocynkowana
uszczelnienie guma NBR
stopień ochrony
po zaryglowaniu IP65
od strony dławnicy -
zakres temperatur -40-+120°C
Wymiary 90 V obudowy dolne, z dwoma klamrami rozmiar 16Ex


<b/r>

90 V obudowy górne, z dwoma klamrami rozmiar 24Ex


  90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa górna
wyjście z boku
dopuszczenia: BVS		 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa górna wyjście z góry dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 24Ex, 90V
obudowa górna z otworem gwintowanym M25

EXGOTGA24M25 09IAZ1

 25

70.350.2436.1

 1

EXGOTGC24M25 09IAZ1

 25

70.352.2436.1

 1
obudowa górna z dtawnicą z trąbką M25, IP54 ->IØI<-14 - 20 mm

EXGOTGA24M25 09IAZ3

 25

70.350.2436.3

 1

EXGOTGC24M25 09IAZ3

 25

70.352.2436.3

 1
Oberteil mit Gewindebohrung M32

EXGOTGA24M32 09IAZ1

 32

70.353.2436.1

 1

EXGOTGC24M32 09IAZ1

 32

70.354.2436.1

 1
obudowa górna z dtawnicą z trąbką M32, IP54 ->IØI<- 21 - 28,5mm

EXGOTGA24M32 09IAZ3

 32

70.353.2436.3

 1

EXGOTGC24M32 09IAZ3

 32

70.354.2436.3

 1
Dane techniczne
materiał cynk- odlew ciśnieniowy- stop cynk - odlew ciśnieniowy - stop
powierzchnia malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra - -
uszczelnienie - -
stopień ochrony
po zaryglowaniu IP54 IP54
zakres temperatur -40-+120°C -40-+120°C
Wymiary 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex



90 V obudowy górne, z dwoma klamrami rozmiar 24Ex



  90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa górna
wyjście z boku, 2 klamry
dopuszczenia: BVS
Do zastosowania przyłączeniu 2 kabli		 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa górna
wyjście z góry, 2 klamry
dopuszczenia: BVS
Do zastosowania przyłączeniu 2 kabli
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 24Ex, 90 V
obudowa górna z dławnicą z trąbką M25,1P54 -> lØ|<-14 -20mm

EXGOTGS24M25 09IAZ3

 25

99.737.3329.7

 5

EXGOTGR24M25 09IAZ3

 25

99.747.3329.7

 4
obudowa górna z dławnicą z trąbką M32, IP54 ->IØI<- 21 -28,5mm

EXGOTGS24M32 09IAZ3

 32

99.738.3329.7

 5

EXGOTGR24M32 09IAZ3

 32

99.748.3329.7

 4


Dane techniczne
materiał cynk - odlew ciśnieniowy - stop cynk - odlew ciśnieniowy - stop
powierzchnia malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
damra stal ocynkowana stal ocynkowana
uszczelnienie - -
stopień ochrony
po zaryglowaniu IP54 IP54
zakres temperatur -40-+120°C -40-+120°C
Wymiary 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex


90 V obudowy górne, z dwoma klamrami rozmiar 24Ex



  90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa dolna
otwarta
dopuszczenia: BVS		 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Obudowa dolna
zamknięta, 2 wyjścia
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 24Ex, 90V
obudowa dolna, otwarta, bez pokrywy

EXGUTGA24 09IAZ



70.320.2428.9

 1
obudowa dolna, otwarta, z pokrywą

EXGUTGE24 09IAZ



70.325.2428.9

 1
obudowa dolna, otwarta, z pokrywą, z uszczelnieniem

EXGUTGX24 09IAZ



99.704.3329.7

 0

obudowa dolna, zamknięta, bez pokrywy z dławnicą IP54, 2xM25, ->IØI<- 7,5 -19 mm

EXGUTGB24M25 09IAZ0

 25

70.330.2436.0

 1

Dane techniczne
materiał obudowa / pokrywa cynk-odlew ciśnieniowy- stop/ poliamid cynk - odlew ciśnieniowy - stop / poliamid
powierzchnia malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
clamra stal ocynkowana stal ocynkowana
uszczelnienie guma NBR guma NBR
stopień ochrony
po zaryglowaniu IP65 IP54
zakres temperatur -40-+120T -40-+120T
Wymiary 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex


90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex


  90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex
Obudowa dolna
zamknięta, 1 wyjście
dopuszczenia: BVS		 90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex
Obudowa dolna
zamknięta, 1 wyjście z dołu
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa - odlew ciśnieniowy, 24Ex, 90V
obudowa dolna, zamknięta, lx M25, bez pokrywy zdławnicąlP54, z lewej/z dołu, ->IØI<- 7,5 -19mm

EXGUTGC24M25 09IAZ0

 25

70.331.2436.0

 1

EXGUTGD24M25 09IAZ0

 25

70.333.2436.0

 1





Dane techniczne
materiał obudowa / pokrywa cynk-odlew ciśnieniowy- stop/ poliamid cynk - odlew ciśnieniowy - stop / poliamid
powierzchnia malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra stal ocynkowana stal ocynkowana
uszczelnienie guma NBR guma NBR
stopień ochrony
po zaryglowaniu IP54 IP54
zakres temperatur -40-+120°C -40-+120°C
Wymiary 90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex 90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex


90 V obudowy górne, z jedną klamrą rozmiar 48Ex


  90 V obudowy górne, z jedną klamrą rozmiar 48Ex
Obudowa górna wyjście
z boku
dopuszczenia: BVS		 90 V obudowy górne, z jedną klamrą rozmiar 48Ex
Obudowa górna wyjście
z góry
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa -odlewciśnieniowy, rozmiar 48Ex
obudowa górna z otworem gwintowanym M32

EXGOTGG48M32 09IAZ1

 32

70.350.4836.1

 1

EXGOTGI48M32 09IAZ1

 32

70.352.4836.1

 1
obudowa górna zdławnicąztrąbkąM32,IP54->IØI<-21 -28,5mm

EXGOTGG48M32 09IAZ3

 32

70.350.4836.3

 1

EXGOTGI48M32 09IAZ3

 32

70.352.4836.3

 1
obudowa górna z otworem gwintowanym M40

EXGOTGG48M40 09IAZ1

 40

70.353.4836.1

 1

EXGOTGI48M40 09IAZ1

 40

70.354.4836.1

 1
Dane techniczne
materiał cynk - odlew ciśnieniowy - stop cynk - odlew ciśnieniowy - stop
powierzchnia malowana proszkowo na jasnoniebiesko malowana proszkowo na ja; noniebiesko
klamra - -
uszczelnienie - -
stopień ochrony
po zaryglowaniu IP54 IP54
zakres temperatur -40-+120T -40-+120T
Wymiary 90 V obudowy górne, z jedną klamrą rozmiar 48Ex 90 V obudowy górne, z jedną klamrą rozmiar 48Ex


90 V obudowy górne, z jedną klamrą rozmiar 48Ex



  90 V obudowy górne, z jedną klamrą rozmiar 48Ex
Obudowa dolna
otwarta
dopuszczenia: BVS		 90 V obudowy górne, z jedną klamrą rozmiar 48Ex
Obudowa dolna
wyjście z boku
dopuszczenia: BVS
Opis Typ M Nr kat. Opak. Typ M Nr kat. Opak.
obudowa cynkowa-odlewciśnieniowy, 48Ex
obudowa dolna, otwarta, bez pokrywy

EXGUTGK48M32 09IAZ



70.320.4828.9

 1
obudowa dolna, otwarta, z pokrywą

EXGUTGP48M32 09IAZ



70.325.4828.9

 1

obudowa dolna, zamknięta, 1xM32, bez pokrywy z dławnicą z trąbką IP 54, z lewej, ->IØI<- 21 - 28,5 mm

BAS GUT GM48 M32 09IA Z3

 32

70.331.4836.3

 1
obudowa dolna, zamknięta, 1xM32, z pokrywą i z dławnicą z trąbką M32, IP54,->IØI<- 21 -28,5 mm

BASGUTGS48M32 09IAZ3

 32

70.341.4836.3

 1
obudowa dolna zamknięta, z dławnicą M40, z pokrywą, IP54, ->IØI<- 27 - 37 mm

BAS GUTGR48 M40 09IA Z4

 40

70.344.4836.4

 1
dane techniczne
materiał cynk - odlew ciśnieniowy - stop cynk - odlew ciśnieniowy - stop
powierzchnia malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
klamra - -
Uszczelnienie ^B ^B
stopień ochrony
po zaryglowaniu IP54 IP54
zakres temperatur -40-+120T -40-+120T
wymiary - -
stopień ochrony
po zaryglowaniu IP54 IP54
zakres temperatur -40-+120T -40-+120T
Wymiary 90 V obudowy górne, z jedną klamrą rozmiar 48Ex 90 V obudowy górne, z jedną klamrą rozmiar 48Ex

По-малко
Прочетете още
Коментари (0)
