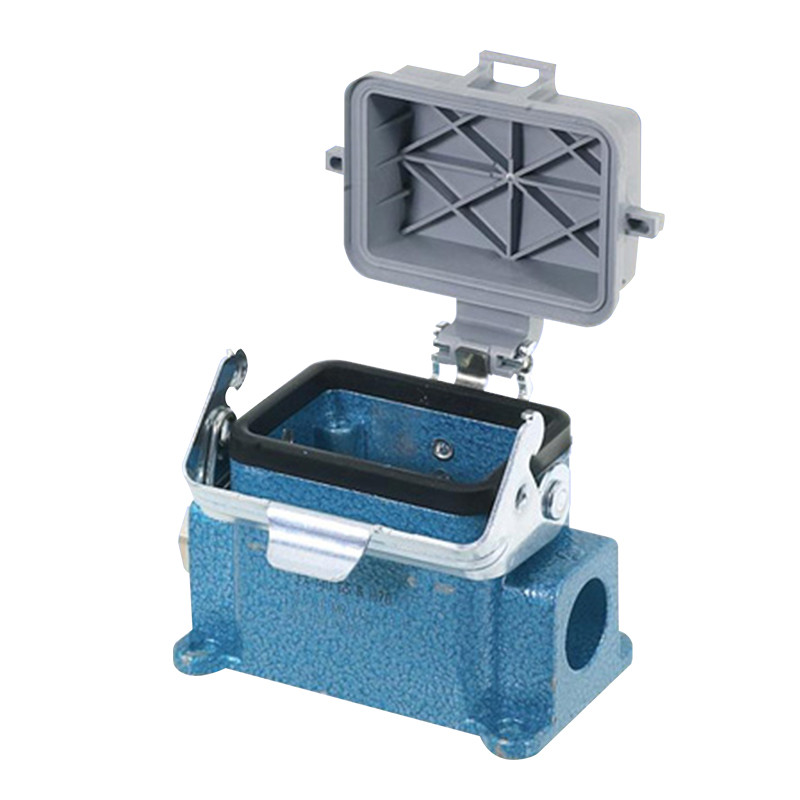

Logement Górne / Dolne pour connecteurs Revos Ex
Logement Górne / Dolne pour connecteurs Revos Ex

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

Logement Górne / Dolne pour connecteurs Revos Ex

Boîtiers supérieurs 90 V avec un support, format 6 Ex

Boîtiers supérieurs 90 V avec une bride, format 6Ex
Boîtier supérieur
Sortie latérale, bride, joint
Homologations : BVS
Pour une utilisation avec 2 câbles		 Boîtiers supérieurs 90 V avec une bride, format 6Ex
Boîtier supérieur
Sortie supérieure, bride, joint
Homologations : BVS
Pour le raccordement de 2 câbles
Description Type M Référence Emballage Type M Référence Emballage
Boîtier en zinc, taille 6Ex, 90 V
Boîtier supérieur avec klaxon M20, IP54,
->l0k-9-13,5 mm

EXGOTGT6M20 09IAZ4

 20

99.731.3329.7

 10

EXGOTGR6M20 09IAZ3

 20

99.741.3329.7

 10
Boîtier supérieur avec douille et embase M25, IP54,
->l0k-14-2Omm

EXGOTGT6M25 09IAZ4

 25

99.732.3329.7

 1

EXGOTGR6M25 09IAZ3

 25

99.742.3329.7

 10
Données techniques
Matériau
 Zinc - Moulé sous pression - Alliage Zinc - Moulé sous pression - Alliage
Surface
 Revêtement en poudre bleu clair Revêtement en poudre bleu clair
entretoise
 acier galvanisé acier galvanisé
joint
 caoutchouc NBR caoutchouc NBR
Niveau de protection
Après verrouillage
 IP54 IP54
Plage de température
 -40 à +120 °C -40 - +120 °C
Dimensions
 Boîtiers supérieurs 90 V avec une pince, dimensions du boîtier 6Ex Boîtiers supérieurs 90 V avec une pince, dimensions 6Ex

Boîtiers supérieurs 90 V, avec une pince, dimensions 6Ex


Enceintes supérieures 90 V avec une bride, taille d'enceinte 6Ex, enceinte inférieure ouverte
Enceinte inférieure
ouverte
Homologations : BVS		 Boîtiers supérieurs 90 V avec une pince, taille 6Ex, boîtier inférieur fermé
Boîtier inférieur
fermé, 2 sorties
Homologations : BVS
Description Type M Référence Emballage Type M Référence Emballage
Boîtier en zinc, taille 6Ex, 90 V
Boîtier inférieur, ouvert, sans couvercle

EX GUT GK 6 09IAZ

70.320.0628.9

 1
Boîtier inférieur, ouvert, avec couvercle

EX GUT GP 6 09IAZ

70.325.0628.9

 1
Boîtier inférieur, ouvert, avec couvercle et scellé

EX GUT GV 6 09IAZ

99.700.3329.7

 10
Boîtier inférieur, fermé, sans couvercle
Avec presse-étoupe IP54, 2xM20, ->I0I<- 3 -14,5 mm

EXGUTGL6M20 09IAZ0

 20

70.330.0636.0

 1
avec presse-étoupe IP54, 2xM25, ->I0I<- 7.5 -19 mm

EXGUTGL6M25 09IAZ0

 25

70.334.0636.0

 1
Boîtier inférieur, fermé, avec couvercle
avec IP54, presse-étoupe 2xM20, ->I0I<- 3 -14,5 mm

EXGUTGR6M20 09IAZ0

 20

70.340.0636.0

 1
avec presse-étoupe IP54.2xM25, ->I0I<- 7.5 -19 mm

EXGUTGR6M25 09IAZ0

 25

70.344.0636.0

 1
Données techniques
Matériau
 Alliage de zinc verni / revêtement en polyamide Alliage de zinc verni / revêtement en polyamide
Surface
 Revêtement en poudre bleu clair revêtement en poudre bleu clair
collier
 acier galvanisé acier galvanisé
joint
 caoutchouc NBR Caoutchouc NBR
Niveau de protection
Après verrouillage
 IP65 IP54
Plage de température
 -40-+120°C -40-+120°C
Dimensions Boîtiers supérieurs 90 V avec une pince, dimensions du boîtier 6Ex Boîtiers supérieurs 90 V avec une bride, dimensions 6 Ex


Boîtiers supérieurs 90 V, avec une bride, dimensions 6 Ex



hauteur="17">Description

70.343.0636.0

70.347.0636.0

70.342.0636.0

70.346.0636.0

Boîtiers supérieurs 90 V, avec une bride, format 6 Ex
Boîtier inférieur
fermé, 1 sortie
Homologations : BVS		 Boîtiers supérieurs 90 V, avec une bride, format 6 Ex
Boîtier inférieur
fermé, 1 sortie
homologation : BVS
Type M Référence Emballage Type M Référence Emballage
Boîtier en zinc, taille 6Ex, 90 V
Boîtier inférieur, fermé, 1xM20/25, sans couvercle
avec presse-étoupe IP54, gauche/bas, M20, ->l0|<-3-14,5 mm

EXGUTGM6M20 09IAZ0

 20

70.331.0636.0

 1

EXGUTGO6M20 09IAZ0

 20

70.333.0636.0

 1
avec presse-étoupe IP54, gauche/bas, M25, ->l0l<-7,5- 19 mm

EXGUTGM6M25 09IAZ0

 25

70.335.0636.0

 1

EXGUTGO6M25 09IAZ0

 25

70.337.0636.0

 1
Boîtier inférieur, fermé, 1xM20/25, avec couvercle
avec presse-étoupe IP54, gauche/bas, M20, -»I0K- 3 - 14,5 mm

EXGUTCS6M20 09IAZ0

 20

70.341.0636.0

 1

EXGUTGU6M20 09IAZ0

 20 1
avec presse-étoupe IP54, gauche/bas, M25, -»I0K- 7,5 -19 mm

EXGUTCS6M25 09IAZ0

 25

70.345.0636.0

 1

EXGUTGU6M25 09IAZ0

 25 1
Boîtier inférieur, fermé, lx M20/25, avec couvercle
avec presse-étoupe IP54, droite, M20,-»I0I<- 3 -14,5 mm

EXGUTGT6M20 09IAZ0

 20

70.342.0636.0

 1

EXGUTGT6M20 09IAZ0

 20 1
avec presse-étoupe IP54, droite, M25, -»I0I<- 7,5 -19 mm

EXGUTGT6M25 09IAZ0

 25

70.346.0636.0

 1

EXGUTGT6M25 09IAZ0

 25 1
Données techniques
Matériau
 Alliage de zinc, vernis / revêtement en polyamide Alliage de zinc, vernis / revêtement en polyamide
Surface
 Revêtement en poudre bleu clair Revêtement en poudre bleu clair
Entretien
 Acier galvanisé acier galvanisé
joint
 caoutchouc NBR caoutchouc NBR
niveau de protection
après verrouillage
 IP54 IP54
Plage de température
 -40 à +120 °C -40 à +120 °C
Dimensions
 Boîtiers supérieurs 90 V, avec une pince, taille 6 Ex Boîtiers supérieurs 90 V, avec une bride, taille 6 Ex


Boîtiers supérieurs 90 V, avec deux brides, taille 10 Ex


Pour l'utilisation et le conditionnement des liens, voir les faits [&] DATA.


0158EXIM2EExial
BVS03ATEXE184X
EN50 014 + A1-A2/
EN 50 020

 Boîtiers supérieurs 90 V, avec deux pinces, taille 10Ex, boîtier supérieur, sortie latérale, homologations
Boîtier supérieur
sortie latérale
homologation : BVS		 Boîtiers supérieurs 90 V, avec deux pinces, boîtier supérieur taille 10Ex, sortie supérieure, homologations
Boîtier supérieur
Sortie supérieure
Homologation : BVS
Description Type M Référence Emballage Type M Référence Emballage
Boîtier en zinc moulé sous pression, 10Ex, 90V
Boîtier supérieur avec trou fileté M20

EXGOTGA10M20 09IAZ1

 20

70.350.1036.1

 1

EXGOTGC10M20 09IAZ1

 20

70.352.1036.1

 1
Boîtier supérieur avec presse-étoupe à trompette M20, IP54, ->IOI<-9-13,5 mm

EXGOTGA10M20 09IAZ3

 20

70.350.1036.3

 1

EXGOTGC10M20 09IAZ3

70.352.1036.3

 1
Boîtier supérieur avec trou fileté M25

EXGOTGA10M25 09IAZ1

 25

70.353.1036.1

 1

EXGOTGC10M25 09IAZ1

 25

70.354.1036.1

 1
Boîtier supérieur avec presse-étoupe à trompette M25, IP54, ->I0I<-14-20mm

EXGOTGA10M25 09IAZ3

 25

70.353.1036.3

 1

EXGOTGC10M25 09IAZ3

 25

70.354.1036.3

 1
Données techniques
matériau
 alliage de zinc moulé sous pression alliage de zinc moulé sous pression
surface
 revêtement en poudre bleu clair revêtement en poudre bleu clair
boucle
 - -
sceller
 - -
niveau de protection
après verrouillage
 IP54 IP54
Plage de température
 -40 à +120 °C -40 à +120 °C
Dimensions

Boîtiers supérieurs 90 V, avec deux pinces, taille 10Ex


Boîtiers supérieurs 90 V, avec deux colliers, taille 10Ex
Boîtier supérieur
sortie latérale, collier, joint
Homologations : BVS
Pour le raccordement de 2 câbles
 Boîtiers supérieurs 90 V, avec deux pinces, taille 10Ex
Boîtier supérieur
Sortie supérieure, pince, joint
Homologations : BVS
Pour le raccordement de 2 câbles
Description Type M Référence Emballage Type M Référence Emballage
Boîtier en zinc moulé sous pression, 10Ex, 90V
Boîtier supérieur avec presse-étoupe à trompette M20, IP54, ->lØl<-9-13,5mm

EXGOTGS10M20 09IAZ3

 20

99.733.3329.7

 8

EXGOTGR10M20 09IAZ3

99.743.3329.7

 8
boîtier supérieur avec presse-étoupe à trompette M25, IP54, ->IØI<-14-20mm

EXGOTGS10M25 09IAZ3

 25

99.734.3329.7

 1

EXGOTGR10M25 09IAZ3

99.744.3329.7

 8
Données techniques
Matériau Zinc - Die-Cast - Alloy Zinc - Die-Cast - Alloy
Surface Light Blue Powder Coated powder-coated light blue
clamp galvanized steel galvanized steel
seal NBR rubber NBR rubber
protection level
after locking IP54 IP54
temperature range -40-+120°C -40-+120°C
Dimensions 90 V top enclosures, with two c </div> </div> <div class= Moins
