90V viršutinis korpusas su vienu užraktu, korpuso didys 6Ex
90V viršutinis korpusas su vienu užraktu, korpuso didys 6Ex

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

90V viršutinis korpusas su vienu užraktu, korpuso didys 6Ex

90 V viršutiniai korpusai su vienu laikikliu, korpuso dydis 6Ex

90 V viršutiniai korpusai su vienu spaustuku, korpuso dydis 6Ex
Viršutinis korpusas
šoninis išėjimas, spaustukas, sandariklis
Patvirtinimai: BVS
Naudoti su 2 kabeliais		 90 V viršutiniai korpusai su vienu spaustuku, korpuso dydis 6Ex
Viršutinis korpusas
viršutinis išėjimas, spaustukas, sandariklis
Patvirtinimai: BVS
Naudojama jungiant 2 kabelius
Aprašymas Tipas M Dalinio Nr. Pakuotė Tipas M Dalinio Nr. Pakuotė
cinko korpusas, 6Ex dydis, 90 V
Viršutinis korpusas su M20 ragu, IP54,
->l0k-9-13.5mm

EXGOTGT6M20 09IAZ4

 20

99.731.3329.7

 10

EXGOTGR6M20 09IAZ3

 20

99.741.3329.7

 10
viršutinis korpusas su lizdu ir M25 vamzdžiu, IP54,
->10k-14-2Omm

EXGOTGT6M25 09IAZ4

 25

99.732.3329.7

 1

EXGOTGR6M25 09IAZ3

 25

99.742.3329.7

 10
Techniniai duomenys
Medžiaga
 Cinkas - Liejimas slėgiu - Lydinys Cinkas - Liejimas slėgiu - Lydinys
Paviršius
 Šviesiai mėlyna miltelinė danga Šviesiai mėlyna miltelinė danga
sujungimas
 cinkuotas plienas cinkuotas plienas
sandariklis
 NBR guma NBR guma
apsaugos lygis
po užrakinimo
 IP54 IP54
temperatūros diapazonas
 -40–+120 °C -40–+120 °C
Matmenys
 90 V viršutiniai korpusai su vienu spaustuku, korpuso dydis 6Ex 90 V viršutiniai korpusai su vienu spaustuku, korpuso dydis 6Ex

90 V viršutiniai korpusai su vienu spaustuku, korpuso dydis 6Ex


90 V viršutiniai korpusai su vienu spaustuku, korpuso dydis 6Ex, apatinis korpusas atidarytas

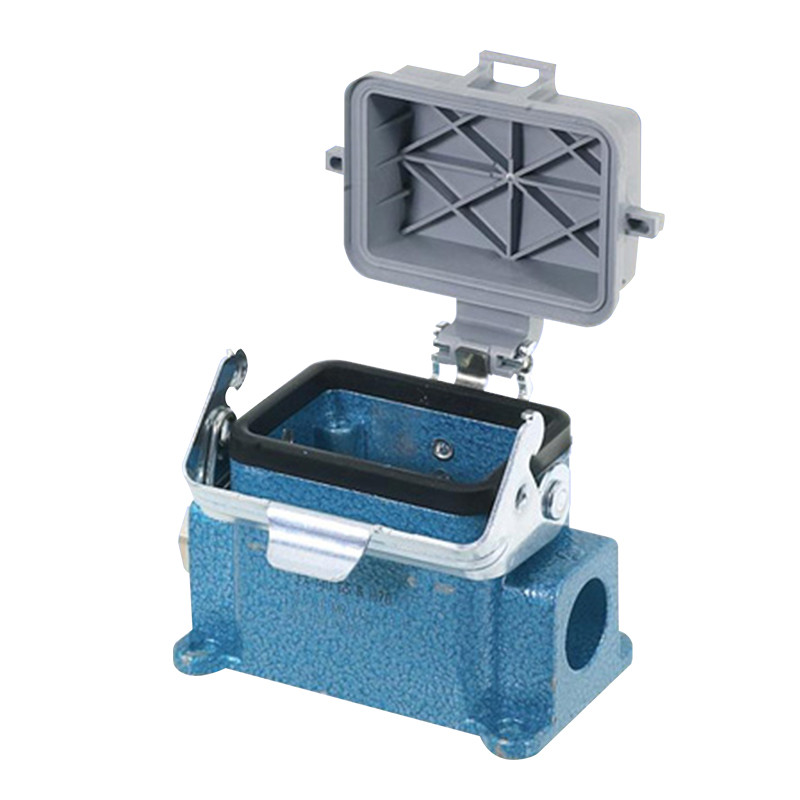

Apatinis korpusas
atviras
Patvirtinimai: BVS		 90 V viršutiniai korpusai su vienu spaustuku, korpuso dydis 6Ex, apatinis korpusas uždaras
Apatinis korpusas
uždaras, 2 išėjimai
Patvirtinimai: BVS
Aprašymas Tipas M Dalinio Nr. Pakuotė Tipas M Dalinio Nr. Pakuotė
cinko korpusas, 6Ex dydis, 90 V
apatinis korpusas, atidarytas, be dangtelio

EX GUT GK 6 09IAZ

70.320.0628.9

 1
apatinis korpusas, atidarytas, su dangteliu

EX GUT GP 6 09IAZ

70.325.0628.9

 1
apatinis korpusas, atidarytas, su dangteliu ir plomba

EX GUT GV 6 09IAZ

99.700.3329.7

 10
apatinis korpusas, uždarytas, be dangtelio
su IP54 sandarikliu, 2xM20, ->I0I<- 3 -14,5 mm

EXGUTGL6M20 09IAZ0

 20

70.330.0636.0

 1
su IP54 sandarikliu, 2xM25, ->I0I<- 7,5 -19 mm

EXGUTGL6M25 09IAZ0

 25

70.334.0636.0

 1
Apatinis korpusas, uždaras, su dangteliu
su IP54 apsauga, 2xM20 liauka, ->I0I<- 3 -14,5 mm

EXGUTGR6M20 09IAZ0

 20

70.340.0636.0

 1
su sandarikliu IP54.2xM25, ->I0I<- 7,5 -19 mm

EXGUTGR6M25 09IAZ0

 25

70.344.0636.0

 1
Techniniai duomenys
Medžiaga
 Cinko lydinys, lakuotas / poliamido danga Cinko lydinys, lakuotas / poliamido danga
Paviršius
 dažytas šviesiai mėlyna spalva dažytas šviesiai mėlyna spalva
spaustukas
 cinkuotas plienas cinkuotas plienas
sandariklis
 NBR guma NBR guma
apsaugos lygis
po užrakinimo
 IP65 IP54
temperatūros diapazonas
 -40–+120 °C -40–+120 T
Matmenys 90 V viršutiniai korpusai su vienu spaustuku, korpuso dydis 6Ex matmuo 90 V viršutiniai korpusai su vienu spaustuku, korpuso dydis 6Ex matmuo


90 V viršutiniai korpusai su vienu spaustuku, korpuso dydis 6Ex



70.343.0636.0

70.347.0636.0

70.342.0636.0

70.346.0636.0

90 V viršutiniai korpusai, su vienu spaustuku, korpuso dydis 6Ex
Apatinis korpusas
uždaras, 1 išėjimas
Patvirtinimai: BVS		 90 V viršutiniai korpusai, su vienu spaustuku, korpuso dydis 6Ex
Apatinis korpusas
uždaras, 1 išėjimas
patvirtinimas: BVS
Aprašymas Tipas M Dalies Nr. Pakuotė Tipas M Dalies Nr. Pakuotė
Cinko korpusas, 6Ex dydis, 90 V
Apatinis korpusas, uždaras, 1xM20/25, be dangtelio
su IP54 sandarikliu, kairėje/apačioje, M20, ->l0|<-3-14,5 mm

EXGUTGM6M20 09IAZ0

 20

70.331.0636.0

 1

EXGUTGO6M20 09IAZ0

 20

70.333.0636.0

 1
su IP54 sandarikliu, kairėje/apačioje, M25, ->l0l<-7,5- 19 mm

EXGUTGM6M25 09IAZ0

 25

70.335.0636.0

 1

EXGUTGO6M25 09IAZ0

 25

70.337.0636.0

 1
apatinis korpusas, uždaras, 1xM20/25, su dangteliu
su IP54 sandarikliu, kairėje/apačioje, M20, -»I0K- 3 - 14,5 mm

EXGUTCS6M20 09IAZ0

 20

70.341.0636.0

 1

EXGUTGU6M20 09IAZ0

 20 1
su IP54 sandarikliu, kairėje/apačioje, M25, -»I0K- 7,5 -19 mm

EXGUTCS6M25 09IAZ0

 25

70.345.0636.0

 1

EXGUTGU6M25 09IAZ0

 25 1
apatinis korpusas, uždaras, ilgasis M20/25, su dangteliu
su IP54 sandarikliu, dešinė, M20,-»I0I<- 3 -14,5 mm

EXGUTGT6M20 09IAZ0

 20

70.342.0636.0

 1

EXGUTGT6M20 09IAZ0

 20 1
su IP54 sandarikliu, dešinė, M25, -»I0I<- 7,5 -19 mm

EXGUTGT6M25 09IAZ0

 25

70.346.0636.0

 1

EXGUTGT6M25 09IAZ0

 25 1
Techniniai duomenys
medžiaga
 Cinko lydinys, lakuotas / poliamido danga Cinko lydinys, lakuotas / poliamido danga
Paviršius
 Šviesiai mėlyna miltelinė danga Šviesiai mėlyna miltelinė danga
sankryža
 cinkuotas plienas cinkuotas plienas
sandariklis
 NBR guma NBR guma
apsaugos lygis
po užrakinimo
 IP54 IP54
temperatūros diapazonas
 -40–+120 °C -40–+120 °C
Matmenys
 90 V viršutiniai korpusai su vienu spaustuku, korpuso dydis 6Ex 90 V viršutiniai korpusai su vienu spaustuku, korpuso dydis 6Ex


90 V viršutiniai korpusai su dviem spaustukais, dydis 10Ex


Dėl nuorodų naudojimo ir pakavimo žr. faktus [&] DATA.


0158EXIM2EExial
BVS03ATEXE184X
EN50 014 + A1-A2/
EN 50 020

 90 V viršutiniai korpusai su dviem spaustukais, 10Ex dydis, viršutinis korpusas, šoninis lizdas, patvirtinimai
Viršutinis korpusas
šoninis lizdas
patvirtinimas: BVS		 90 V viršutiniai korpusai su dviem spaustukais, 10Ex dydžio viršutinis korpusas, viršutinis lizdas, patvirtinimai
Viršutinis korpusas
viršutinis lizdas
patvirtinimas: BVS
Aprašymas Tipas M Dalinio Nr. Pakuotė Tipas M Dalinio Nr. Pakuotė
cinko korpusas – liejinys, 10Ex, 90V
viršutinis korpusas su M20 sriegine skyle

EXGOTGA10M20 09IAZ1

 20

70.350.1036.1

 1

EXGOTGC10M20 09IAZ1

 20

70.352.1036.1

 1
viršutinis korpusas su liauka ir trimitu M20, IP54, ->IOI<-9-13.5mm

EXGOTGA10M20 09IAZ3

 20

70.350.1036.3

 1

EXGOTGC10M20 09IAZ3

 20

70.352.1036.3

 1
viršutinis korpusas su M25 sriegine skyle

EXGOTGA10M25 09IAZ1

 25

70.353.1036.1

 1

EXGOTGC10M25 09IAZ1

 25

70.354.1036.1

 1
viršutinis korpusas su liauka ir trimitu M25, IP54, ->I0I<-14-20mm

EXGOTGA10M25 09IAZ3

 25

70.353.1036.3

 1

EXGOTGC10M25 09IAZ3

 25

70.354.1036.3

 1
Techniniai duomenys
medžiaga
 cinkas – liejinys – lydinys cinkas – liejinys – lydinys
paviršius
 šviesiai mėlyna milteliniu būdu dažyta šviesiai mėlyna milteliniu būdu dažyta
sagtis
 - -
sandariklis
 - -
apsaugos lygis
po užrakinimo
 IP54 IP54
temperatūros diapazonas
 -40–+120 °C -40–+120 °C
Matmenys

90 V viršutiniai korpusai su dviem spaustukais, 10Ex dydis


90 V viršutiniai korpusai su dviem spaustukais, 10Ex dydis
Viršutinis korpusas
šoninis išėjimas, spaustukas, sandariklis
Patvirtinimai: BVS
Naudojama jungiant 2 kabelius
 90 V viršutiniai korpusai su dviem spaustukais, 10Ex dydis
Viršutinis korpusas
viršutinis išėjimas, spaustukas, sandariklis
Patvirtinimai: BVS
Naudojama jungiant 2 kabelius
Aprašymas Tipas M Dalies Nr. Pakuotė Tipas M Dalies Nr. Pakuotė
cinko korpusas – liejinys, 10Ex, 90V
viršutinis korpusas su liauka ir trimitu M20, IP54, ->lØl<-9-13,5 mm

EXGOTGS10M20 09IAZ3

 20

99.733.3329.7

 8

EXGOTGR10M20 09IAZ3

 20

99.743.3329.7

 8
viršutinis korpusas su liauka ir trimitu M25, IP54, ->IØI<-14-20mm

EXGOTGS10M25 09IAZ3

 25

99.734.3329.7

 1

EXGOTGR10M25 09IAZ3

 25

99.744.3329.7

 8
Techniniai duomenys
Medžiaga Zinc - Die-Cast - Alloy Zinc - Die-Cast - Alloy
Surface Light Blue Powder Coated powder-coated light blue
clamp galvanized steel galvanized steel
seal NBR rubber NBR rubber
protection level
after locking IP54 IP54
temperature range -40-+120°C -40-+120°C
Dimensions 90 V top enclosures, with two clamps, size 10Ex
