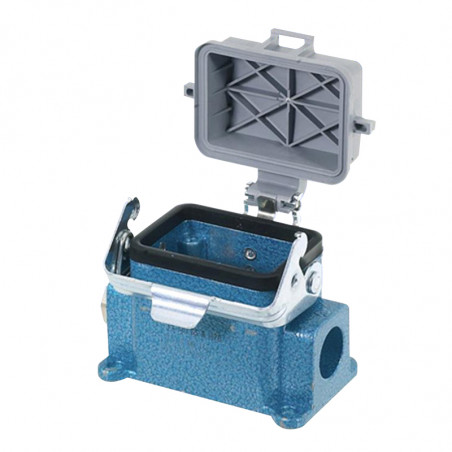

Górne / Dolne pouzdro pro Revos Ex konektory
Górne / Dolne pouzdro pro Revos Ex konektory

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

Górne / Dolne pouzdro pro Revos Ex konektory

90V horní kryty s jedním držákem, velikost krytu 6Ex

90 V horní kryty s jednou svorkou, velikost krytu 6Ex
Horní kryt
boční výstup, svorka, těsnění
Schválení: BVS
Pro použití se 2 kabely		 90 V horní kryty s jednou svorkou, velikost krytu 6Ex
Horní kryt
horní výstup, svorka, těsnění
Schválení: BVS
Pro použití při připojení 2 kabelů
Popis Typ M Číslo dílu Balení Typ M Číslo dílu Balení
zinkové pouzdro, velikost 6Ex, 90 V
Horní kryt s houkačkou M20, IP54,
->l0k-9-13,5 mm

EXGOTGT6M20 09IAZ4

 20

99,731,3329,7

 10

EXGOTGR6M20 09IAZ3

 20

99,741,3329,7

 10
horní kryt se zásuvkou s trubkovým konektorem M25, IP54,
->l0k-14-2Omm

EXGOTGT6M25 09IAZ4

 25

99.732.3329.7

 1

EXGOTGR6M25 09IAZ3

 25

99.742.3329.7

 10
Technické údaje
Materiál
 Zinek - Litý pod tlakem - Slitina Zinek - Litý pod tlakem - Slitina
Povrch
 Světle modrý práškový nástřik práškový nástřik světle modrý
výztuha
 pozinkovaná ocel pozinkovaná ocel
těsnění
 guma NBR guma NBR
úroveň ochrany
po uzamčení
 IP54 IP54
teplotní rozsah
 -40-+120°C -40 - +120 °C
Rozměry
 Horní skříně 90 V s jednou svorkou, velikost skříně 6Ex rozměr Horní skříně 90 V s jednou svorkou, velikost skříně 6Ex rozměr

90 V horní kryty, s jednou svorkou, velikost krytu 6Ex


Horní kryty 90 V s jednou svorkou, velikost krytu 6Ex, spodní kryt otevřený
Spodní kryt
otevřený
Schválení: BVS		 90 V horní kryty s jednou svorkou, velikost krytu 6Ex, spodní kryt uzavřený
Spodní kryt
uzavřený, 2 výstupy
Schválení: BVS
Popis Typ M Číslo dílu Balení Typ M Číslo dílu Balení
zinkové pouzdro, velikost 6Ex, 90 V
spodní skříň, otevřená, bez krytu

EX GUT GK 6 09IAZ

70.320.0628.9

 1
spodní skříň, otevřená, s krytem

EX GUT GP 6 09IAZ

70.325.0628.9

 1
spodní skříň, otevřená, s krytem a těsněním

EX GUT GV 6 09IAZ

99.700.3329.7

 10
spodní kryt, uzavřený, bez krytu
s vývodkou IP54, 2xM20, ->I0I<- 3 -14,5 mm

EXGUTGL6M20 09IAZ0

 20

70.330.0636.0

 1
s vývodkou IP54, 2xM25, ->I0I<- 7,5 -19 mm

EXGUTGL6M25 09IAZ0

 25

70.334.0636.0

 1
Spodní kryt, uzavřený, s krytem
s krytím IP54, vývodka 2xM20, ->I0I<- 3 -14,5 mm

EXGUTGR6M20 09IAZ0

 20

70.340.0636.0

 1
s vývodkou IP54.2xM25, ->I0I<- 7,5 -19 mm

EXGUTGR6M25 09IAZ0

 25

70.344.0636.0

 1
Technické údaje
Materiál
 Slitina zinku, lakovaná / polyamidový kryt Slitina zinku, lakovaná / polyamidový kryt
Povrch
 práškový lak světle modrá práškový lak světle modrá
svorka
 pozinkovaná ocel pozinkovaná ocel
těsnění
 guma NBR guma NBR
úroveň ochrany
po uzamčení
 IP65 IP54
teplotní rozsah
 -40-+120°C -40-+120T
Rozměry 90 V horní kryty s jednou svorkou, velikost krytu 6Ex rozměr 90V horní kryty s jednou svorkou, velikost krytu 6Ex dimension


90V horní kryty, s jednou svorkou, velikost krytu 6Ex



70.343.0636.0

70.347.0636.0

70.342.0636.0

70.346.0636.0

Horní kryty 90 V, s jednou svorkou, velikost krytu 6Ex
Spodní kryt
uzavřený, 1 výstup
Schválení: BVS		 Horní kryty 90 V, s jednou svorkou, velikost krytu 6Ex
Spodní kryt
uzavřený, 1 výstup
schválení: BVS
Popis Typ M Číslo dílu Balení Typ M Číslo dílu Balení
Zinkové pouzdro, velikost 6Ex, 90 V
Spodní kryt, uzavřený, 1xM20/25, bez krytu
s vývodkou IP54, levá/dole, M20, ->l0|<-3-14,5 mm

EXGUTGM6M20 09IAZ0

 20

70.331.0636.0

 1

EXGUTGO6M20 09IAZ0

 20

70.333.0636.0

 1
s vývodkou IP54, levá/dole, M25, -> 10 l <-7,5 - 19 mm

EXGUTGM6M25 09IAZ0

 25

70.335.0636.0

 1

EXGUTGO6M25 09IAZ0

 25

70.337.0636.0

 1
spodní kryt, uzavřený, 1xM20/25, s krytem
s vývodkou IP54, levá/dole, M20, -»I0K- 3 - 14,5 mm

EXGUTCS6M20 09IAZ0

 20

70.341.0636.0

 1

EXGUTGU6M20 09IAZ0

 20 1
s vývodkou IP54, levá/dole, M25, -»I0K- 7,5 -19 mm

EXGUTCS6M25 09IAZ0

 25

70.345.0636.0

 1

EXGUTGU6M25 09IAZ0

 25 1
spodní kryt, uzavřený, lx M20/25, s krytem
s vývodkou IP54, pravá, M20,-»I0I<- 3 -14,5 mm

EXGUTGT6M20 09IAZ0

 20

70.342.0636.0

 1

EXGUTGT6M20 09IAZ0

 20 1
s vývodkou IP54, pravá, M25, -»I0I<- 7,5 -19 mm

EXGUTGT6M25 09IAZ0

 25

70.346.0636.0

 1

EXGUTGT6M25 09IAZ0

 25 1
Technické údaje
materiál
 Slitina zinku, lakovaná / polyamidový kryt Zinková slitina, lakovaná / polyamidový potah
Povrch
 Světle modrý práškový lak Světle modrý práškový lak
výztuha
 pozinkovaná ocel pozinkovaná ocel
těsnění
 NBR pryž NBR pryž
stupeň ochrany
po uzamčení
 IP54 IP54
teplotní rozsah
 -40-+120oC -40-+120oC
Rozměry
 90V horní kryty, s jednou svorkou, velikost krytu 6Ex 90V horní kryty, s jednou svorkou, velikost krytu 6Ex


90V horní kryty, se dvěma svorkami, velikost 10Ex


Použití a balení odkazů viz fakta [&] DATA.


0158EXIM2EExial
BVS03ATEXE184X
EN50 014 + A1-A2/
EN 50 020

 90V horní kryty, se dvěma svorkami, velikost 10Ex, horní kryt, boční výstup, schválení
Horní kryt
boční výstup
schválení: BVS		 90V horní kryty, se dvěma svorkami, velikost 10Ex horní kryt, horní zásuvka, schválení
Horní kryt
horní zásuvka
schválení: BVS
Popis Typ M Číslo dílu Balení Typ M Číslo dílu Balení
zinkové pouzdro - tlakově lité, 10Ex, 90V
horní kryt se závitovým otvorem M20

EXGOTGA10M20 09IAZ1

 20

70.350.1036.1

 1

EXGOTGC10M20 09IAZ1

 20

70.352.1036.1

 1
horní kryt s vývodkou a trubkovým konektorem M20, IP54, ->IOI<-9-13,5 mm

EXGOTGA10M20 09IAZ3

 20

70.350.1036.3

 1

EXGOTGC10M20 09IAZ3

 20

70.352.1036.3

 1
horní kryt se závitovým otvorem M25

EXGOTGA10M25 09IAZ1

 25

70.353.1036.1

 1

EXGOTGC10M25 09IAZ1

 25

70.354.1036.1

 1
horní kryt s vývodkou a trubkou M25, IP54, ->I0I<-14-20mm

EXGOTGA10M25 09IAZ3

 25

70.353.1036.3

 1

EXGOTGC10M25 09IAZ3

 25

70.354.1036.3

 1
Technické údaje
materiál
 zinek - tlakové lití - slitina zinek - tlakové lití - slitina
povrch
 práškový lak světle modrá práškový lak světle modrá
přezka
 - -
těsnění
 - -
úroveň ochrany
po uzamčení
 IP54 IP54
teplotní rozsah
 -40-+120oC -40-+120ToC
Rozměry

90V horní kryty, se dvěma svorkami, velikost 10Ex


90 V horní kryty, se dvěma svorkami, velikost 10Ex
Horní kryt
boční výstup, svorka, těsnění
Schválení: BVS
Pro použití při připojení 2 kabelů
 90 V horní kryty, se dvěma svorkami, velikost 10Ex
Horní kryt
horní výstup, svorka, těsnění
Schválení: BVS
Pro použití při připojení 2 kabelů
Popis Typ M Číslo dílu Balení Typ M Číslo dílu Balení
zinkové pouzdro - tlakově lité, 10Ex, 90V
horní kryt s průchodkou a trubkou M20, IP54, ->lØl<-9-13,5 mm

EXGOTGS10M20 09IAZ3

 20

99.733.3329.7

 8

EXGOTGR10M20 09IAZ3

 20

99.743.3329.7

 8
horní kryt s průchodkou a trubkou M25, IP54, ->IØI<-14-20mm

EXGOTGS10M25 09IAZ3

 25

99.734.3329.7

 1

EXGOTGR10M25 09IAZ3

 25

99.744.3329.7

 8
Technické údaje
Materiál Zinc - Die-Cast - Alloy Zinc - Die-Cast - Alloy
Surface Light Blue Powder Coated powder-coated light blue
clamp galvanized steel galvanized steel
seal NBR rubber NBR rubber
protection level
after locking IP54 IP54
temperature range -40-+120°C -40-+120°C
Dimensions 90 V top enclosures, with two clamps, size 10Ex
