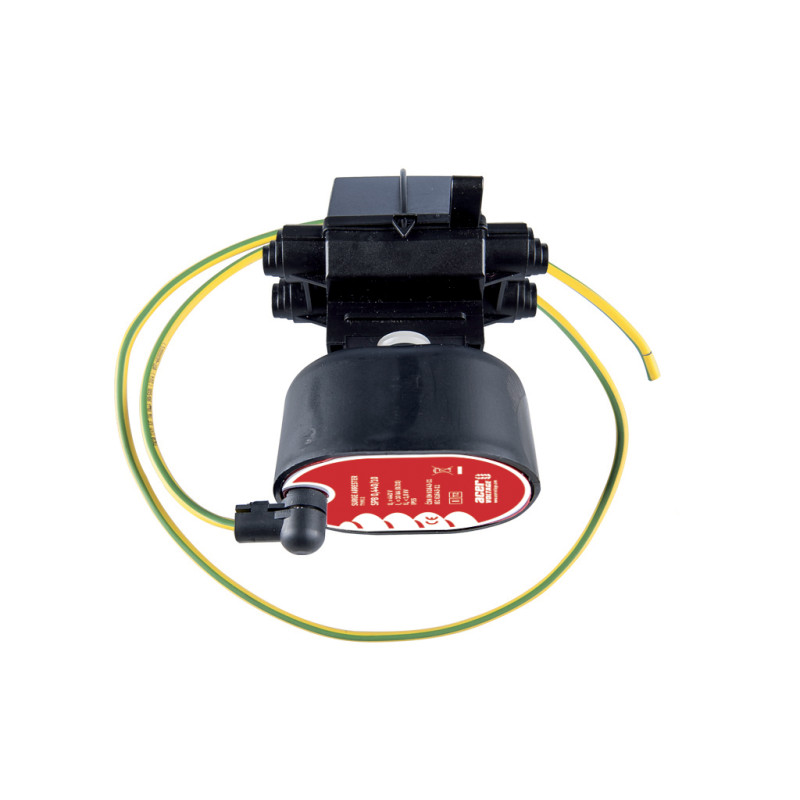

SPB 0,500/10/S - Защита от пренапрежение - 90190

SPB */10 S ** - катоден предпазител от пренапрежение за изолирани външни линии в съответствие с ČSN EN 61643-11 изд. 2: 2013 с номинален ток на разряд на катоден предпазителя 10 kA и най-високо непрекъснато работно напрежение Uc = 280 V, 440 V, 500 V и 660 V. Осигурява защита от нисковолтови пренапрежения, в нисковолтови въздушни разпределителни мрежи защитава електрически устройства, инструменти, разпределителни трансформаторни шкафове и намалява риска от повреда на домашните мрежи и устройствата, свързани към тях, поради атмосферни и комутационни пренапрежения, в мрежи с променлив ток с честота от 48 до 62 Hz. Катодните предпазители SPB предпазват от разрушителното въздействие на електрически разряди и комутационни пренапрежения. Препоръчват се за употреба на места, защитени от директен контакт, например чрез локализация или бариерна защита. Разрушаването на катоден предпазител поради голямо пренапрежение се индикира от отваряне на червения капак в долната част на корпуса. SPB може да се свързва към всички видове въздушни линии и всички видове проводници, включително изолирани проводници; за монтаж върху последните се доставя с изолиран терминал с прободна игла. Връзката с изолирания терминал позволява свързване на клон от проводниците към защитения обект и монтаж и демонтаж на отводителя под напрежение, без риск от докосване на части под напрежение. Версия и характеристики При непрекъснато работно напрежение през отводителя протича ток от стотици µA, предимно капацитивен. Активният компонент на тока е незначителен. С увеличаване на напрежението на клемите на отводителя, той плавно преминава в проводимо състояние, ограничавайки всички видове пренапрежения. Времето за реакция е много кратко (обикновено 25 ns), така че отводителят надеждно ограничава дори стръмните мълниеносни пренапрежения. Отводителят се състои от пластмасов корпус със свързващи проводници, водоустойчив и електрически изолиран варистор, капсулован в силиконова гума, термичен прекъсвач и сигнален капак на дъното на корпуса. Друго предимство е лесният монтаж. Пластмасовият корпус е устойчив на UV лъчи и атмосферни влияния и е самозагасващ – клас V0. Свързващите винтове и гайки са изработени от неръждаема стомана. Отводният арест е оборудван със заземяващ кабел с клема, предлаган в зелено-жълт или черен цвят, и с дължини от 0,65 м, 0,8 м или 1,0 м, според спецификациите на клиента. Други дължини също се предлагат при поискване. Вграденият разединител се използва за изключване на отводителя от електрическата мрежа в случай на претоварване, което може да възникне в резултат на превишаване на граничните параметри на варистора (абсорбция на по-голяма енергия, например поради продължително повишаване на работното напрежение над Uc или поради високо напрежение, индуцирано от удар на мълния в непосредствена близост). Максималният ток на варистора е 100 kA, 4/10 µs. С два последователни импулса от 65 kA, 4/10 µs, температурата на варистора може да достигне стойност, която изключва разединителя. Изключването се сигнализира чрез отваряне на червения капак на дъното на корпуса на отводителя от пренапрежение. По време на пробив на варистора (например, когато максималният ток е превишен от стръмно нарастващ импулс), самият варистор може да бъде изтръгнат от втулката на корпуса от тока на късо съединение, без да се повреди или да се повреди външният корпус на отводителя от пренапрежение. Това гарантира, че отводникът без напрежение се изключва от електрическата мрежа, без да се повредят околните компоненти (с изключение на долната част на корпуса) или да се предизвика прескачане между шините в разпределителното табло. Изключването отново се сигнализира чрез отваряне на капака на долната част на корпуса. При използване на изолиран терминал, всички компоненти под напрежение остават изолирани и защитени от директен контакт. Изисквания за транспорт, обработка и съхранение Индивидуалните отводители от пренапрежение се опаковат в полиетиленови торбички и се изпращат в картонени кутии за еднократна употреба. Други опции за опаковане се предлагат при поискване. Отводителите от пренапрежение се съхраняват в картонени кутии в закрити складове при температури между -30°C и +30°C. Като пожарогасителни средства могат да се използват пяна или вода. Работете внимателно с тях по време на транспортиране, за да избегнете повреда на картонената опаковка. Въздействие върху околната среда Няма риск от отрицателно въздействие върху околната среда по време на транспортиране, обработка, съхранение и употреба на продукта. Повредените продукти трябва да се изхвърлят на депо за отпадъци. Каталожен номер на отпадъците: 07 02 99.
