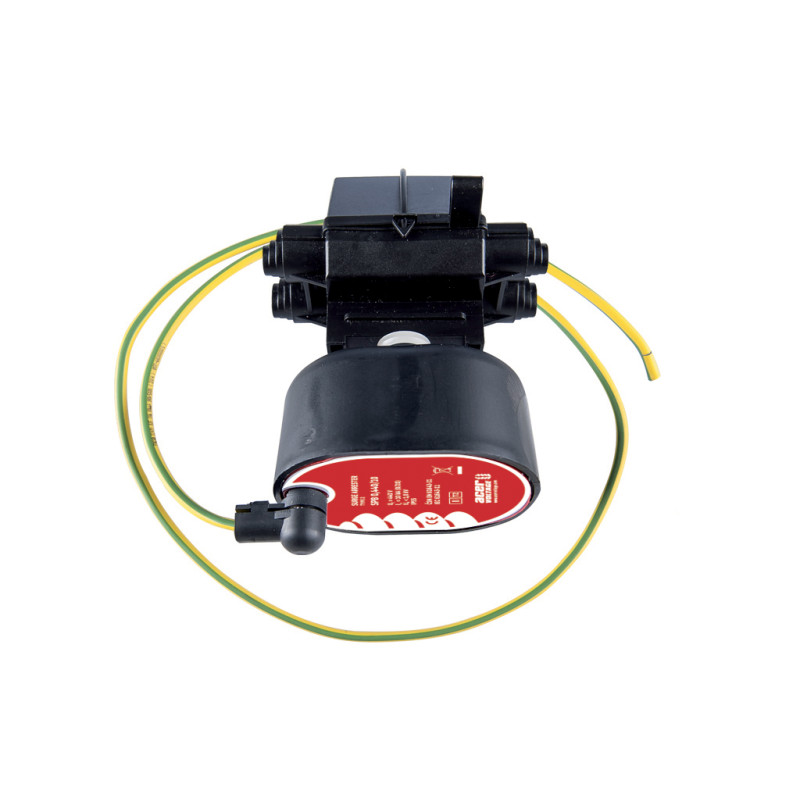

SPB 0,500/10/S - Розрядник - 90190

SPB */10 S ** - розрядник для ізольованих зовнішніх ліній відповідно до ČSN EN 61643-11 ред.2: 2013 з номінальним струмом розряду розрядника 10 кА та найвищою тривалою робочою напругою Uc = 280 В, 440 В, 500 В та 660 В. Забезпечує захист від низьковольтних перенапруг, у низьковольтних повітряних розподільних мережах захищає електричні пристрої, прилади, шафи розподільних трансформаторів та зменшує ризик пошкодження домашніх мереж та підключених до них пристроїв внаслідок атмосферних та комутаційних перенапруг, у мережах змінного струму частотою від 48 до 62 Гц. Розрядники SPB захищають від руйнівного впливу електричних розрядів та комутаційних перенапруг. Рекомендуються для використання в місцях, захищених від прямого дотику, наприклад, за допомогою локалізації або бар'єрного захисту. Руйнування розрядника внаслідок великого перенапруги сигналізується відкриттям червоної кришки в нижній частині корпусу. ОПН може бути підключений до всіх типів повітряних ліній та всіх типів провідників, включаючи ізольовані провідники; для монтажу на останніх він постачається з ізольованим виводом з проколюючою голкою. З'єднання з ізольованим виводом дозволяє підключати відгалуження провідників до об'єкта, що захищається, а також монтувати та демонтувати розрядник перенапруги під напругою без ризику дотику до струмопровідних частин. Версія та характеристики При постійній робочій напрузі через розрядник перенапруги протікає струм у сотні мкА, переважно ємнісного характеру. Активна складова струму незначна. Зі збільшенням напруги на виводах розрядника перенапруги розрядник плавно переходить у провідний стан, обмежуючи всі типи перенапруг. Час спрацьовування дуже короткий (зазвичай 25 нс), тому розрядник перенапруги надійно обмежує навіть круті блискавкові перенапруги. Розрядник перенапруги складається з пластикового корпусу зі з'єднувальними проводами, водонепроникного та електрично ізольованого варистора, інкапсульованого в силіконову гуму, теплового розмикача та сигнальної кришки на дні корпусу. Ще однією перевагою є легке встановлення. Пластиковий корпус стійкий до ультрафіолетового випромінювання та атмосферних впливів, а також самозатухаючий – клас V0. З'єднувальні гвинти та гайки виготовлені з нержавіючої сталі. Розрядник оснащений заземлюючим кабелем з клемою, доступною в зелено-жовтому або чорному кольорі, довжиною 0,65 м, 0,8 м або 1,0 м, відповідно до специфікацій замовника. Інші довжини також доступні на запит. Вбудований роз'єднувач використовується для відключення розрядника від мережі у разі перевантаження, яке може виникнути внаслідок перевищення граничних параметрів варистора (поглинання більшої енергії, наприклад, через тривале підвищення робочої напруги вище Uc або через високу напругу, викликану ударом блискавки в безпосередній близькості). Максимальний струм варистора становить 100 кА, 4/10 мкс. За двох послідовних імпульсів 65 кА, 4/10 мкс температура варистора може досягти значення, яке відключає роз'єднувач. Відключення сигналізується відкриттям червоної кришки на нижній частині корпусу розрядника. Під час пробою варистора (наприклад, коли максимальний струм перевищує різко зростаючий імпульс), сам варистор може бути вирваний з корпусу струмом короткого замикання, не пошкоджуючи або не спричиняючи пошкодження зовнішнього корпусу розрядника. Це гарантує, що безпотенційний розрядник відключається від мережі, не пошкоджуючи навколишні компоненти (крім нижньої частини корпусу) та не спричиняючи перекриття між шинами в розподільному щиті. Відключення також сигналізується відкриттям кришки на нижній частині корпусу. При використанні ізольованого виводу всі напруги залишаються ізольованими та захищеними від прямого контакту. Вимоги до транспортування, обробки та зберігання Окремі розрядники упаковуються в поліетиленові пакети та перевозяться в одноразових картонних коробках. Інші варіанти упаковки доступні на запит. Розрядники зберігаються в картонних коробках у критих складах при температурі від -30°C до +30°C. Як вогнегасні засоби можна використовувати піну або воду. Обережно поводьтеся з ними під час транспортування, щоб уникнути пошкодження картонної упаковки. Вплив на навколишнє середовище Під час транспортування, обробки, зберігання та використання продукту немає ризику негативного впливу на навколишнє середовище. Пошкоджені продукти слід вивезти на сміттєзвалище. Номер у каталозі відходів: 07 02 99.
