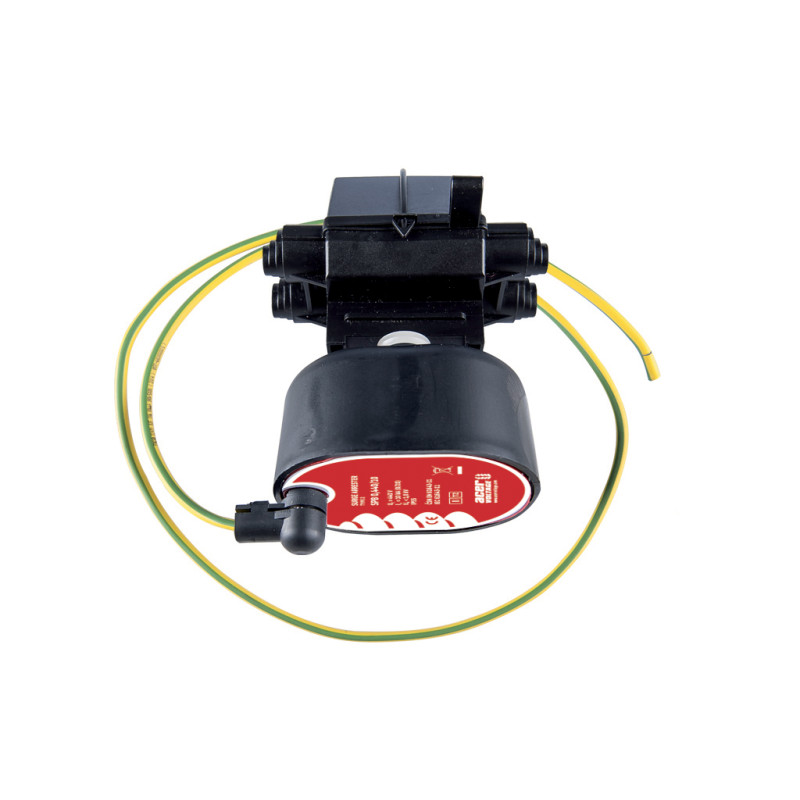

SPB 0,500/10/S - Descărcător de supratensiune - 90190

SPB */10 S ** - descărcător de supratensiune pentru linii exterioare izolate în conformitate cu ČSN EN 61643-11 ed.2: 2013 cu un curent nominal de descărcare al descărcătorului de 10 kA și cea mai mare tensiune de funcționare continuă Uc = 280 V, 440 V, 500 V și 660 V. Oferă protecție împotriva supratensiunilor de joasă tensiune, în rețelele de distribuție aeriene de joasă tensiune protejează dispozitivele electrice, instrumentele, dulapurile transformatoarelor de distribuție și reduce riscul de deteriorare a rețelelor casnice și a dispozitivelor conectate la acestea din cauza supratensiunilor atmosferice și de comutare, în rețelele de curent alternativ cu o frecvență de 48 până la 62 Hz. Descărcătoarele de supratensiune SPB protejează împotriva efectelor distructive ale descărcărilor electrice și ale supratensiunilor de comutare. Sunt recomandate pentru utilizare în locații protejate împotriva contactului direct, de exemplu, prin localizare sau protecție cu barieră. Distrugerea descărcătorului din cauza unei supratensiuni mari este indicată de deschiderea capacului roșu din partea inferioară a carcasei. SPB poate fi conectat la toate tipurile de linii aeriene și la toate tipurile de conductori, inclusiv conductori izolați; pentru instalarea pe aceștia din urmă, este furnizat cu un terminal izolat cu ac de perforare. Conexiunea cu terminalul izolat permite conectarea unei ramificații a conductorilor la obiectul protejat și montarea și demontarea descărcătoarelor sub tensiune, fără riscul de a atinge piesele sub tensiune. Versiune și caracteristici La tensiune de funcționare continuă, un curent de sute de µA trece prin descărcător, în mare parte de natură capacitivă. Componenta activă a curentului este neglijabilă. Pe măsură ce tensiunea la bornele descărcătoarelor crește, descărcătorul trece lin într-o stare conductivă, limitând toate tipurile de supratensiuni. Timpul de răspuns este foarte scurt (de obicei 25 ns), astfel încât descărcătorul limitează în mod fiabil chiar și supratensiunile abrupte de trăsnet. Descărcătorul constă dintr-o carcasă din plastic cu cabluri de conectare, un varistor impermeabil și izolat electric încapsulat în cauciuc siliconic, un întrerupător termic și un capac de semnalizare pe partea inferioară a carcasei. Un alt avantaj este instalarea ușoară. Carcasa din plastic este rezistentă la UV și intemperii și autostingătoare – clasa V0. Șuruburile și piulițele de conectare sunt fabricate din oțel inoxidabil. Descărcătorul de supratensiune este echipat cu un cablu de împământare cu terminal, disponibil în verde-galben sau negru, și în lungimi de 0,65 m, 0,8 m sau 1,0 m, conform specificațiilor clientului. Alte lungimi sunt disponibile și la cerere. Separatorul încorporat este utilizat pentru deconectarea descărcătoarei de la rețea în cazul unei supraîncărcări, care poate apărea ca urmare a depășirii parametrilor limită ai varistorului (absorbția unei energii mai mari, de exemplu, din cauza unei creșteri prelungite a tensiunii de funcționare peste Uc sau din cauza unei tensiuni ridicate induse de un trăsnet în imediata vecinătate). Curentul maxim al varistorului este de 100 kA, 4/10 µs. Cu două impulsuri consecutive de 65 kA, 4/10 µs, temperatura varistorului poate atinge o valoare care deconectează separatorul. Deconectarea este semnalizată prin deschiderea capacului roșu din partea inferioară a carcasei descărcătoarelor de supratensiune. În timpul unei defecțiuni a varistorului (de exemplu, când curentul maxim este depășit de un impuls cu creștere abruptă), varistorul în sine poate fi smuls din manșonul carcasei de curentul de scurtcircuit, fără a deteriora sau deteriora carcasa exterioară a descărcătoarelor de supratensiune. Acest lucru asigură că descărcătorul de supratensiune fără tensiune se deconectează de la rețeaua electrică fără a deteriora componentele din jur (cu excepția părții inferioare a carcasei) sau a provoca o descărcare între barele colectoare din tabloul de distribuție. Deconectarea este din nou semnalizată prin deschiderea capacului din partea inferioară a carcasei. Când se utilizează un terminal izolat, toate componentele sub tensiune rămân izolate și protejate de contactul direct. Cerințe privind transportul, manipularea și depozitarea Descărcătoarele individuale sunt ambalate în pungi de polietilenă și expediate în cutii de carton de unică folosință. Alte opțiuni de ambalare sunt disponibile la cerere. Descărcătoarele de supratensiune sunt depozitate în cutii de carton în depozite acoperite, la temperaturi între -30°C și +30°C. Spuma sau apa pot fi utilizate ca agenți de stingere. Manipulați-le cu grijă în timpul transportului pentru a evita deteriorarea ambalajului de carton. Impact asupra mediului Nu există riscul unui impact negativ asupra mediului în timpul transportului, manipulării, depozitării și utilizării produsului. Produsele deteriorate trebuie depozitate la o groapă de gunoi. Număr de catalog deșeuri: 07 02 99.
