SPB 0,500/10/S - Túlfeszültség-levezető - 90190

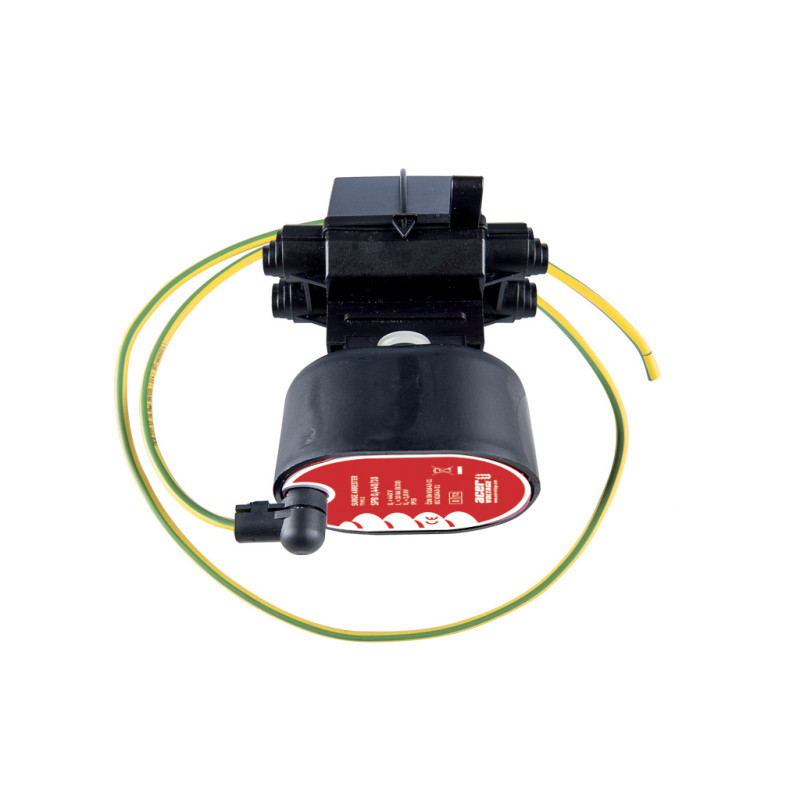

SPB */10 S ** - túlfeszültség-levezető szigetelt külső vezetékekhez a ČSN EN 61643-11 ed.2: 2013 szabvány szerint, 10 kA névleges levezetőárammal és Uc = 280 V, 440 V, 500 V és 660 V legnagyobb folyamatos üzemi feszültséggel. Védelmet nyújt a kisfeszültségű túlfeszültségek ellen, kisfeszültségű szabadvezetékes elosztóhálózatokban védi az elektromos készülékeket, műszereket, elosztó transzformátorszekrényeket, és csökkenti a lakossági hálózatok és a hozzájuk csatlakoztatott készülékek károsodásának kockázatát a légköri és kapcsolási túlfeszültségek miatt, 48-62 Hz frekvenciájú váltakozó áramú hálózatokban. Az SPB túlfeszültség-levezetők védenek az elektromos kisülések és a kapcsolási túlfeszültségek romboló hatásai ellen. Használatuk közvetlen érintkezéstől védett helyeken ajánlott, pl. lokalizációs vagy leválasztó védelemmel. A túlfeszültség-levezető nagy túlfeszültség miatti tönkremenetelét a ház alján található piros fedél felnyílása jelzi. Az SPB mindenféle szabadvezetékhez és mindenféle vezetőhöz csatlakoztatható, beleértve a szigetelt vezetőket is; az utóbbiakra történő telepítéshez szigetelt, tűs csatlakozóval ellátott csatlakozóval van ellátva. A szigetelt csatlakozóval való csatlakozás lehetővé teszi a vezetők egy ágának a védett tárgyhoz való csatlakoztatását, valamint a túlfeszültség-levezető feszültség alatti felszerelését és leszerelését anélkül, hogy fennállna az élő alkatrészek megérintésének kockázata. Kivitel és jellemzők Folyamatos üzemi feszültség mellett több száz µA áram folyik át a túlfeszültség-levezetőn, amely többnyire kapacitív jellegű. Az áram aktív összetevője elhanyagolható. Ahogy a túlfeszültség-levezető csatlakozóin a feszültség növekszik, a levezető simán átmegy vezető állapotba, korlátozva mindenféle túlfeszültséget. A válaszidő nagyon rövid (jellemzően 25 ns), így a túlfeszültség-levezető megbízhatóan korlátozza még a meredek villámlásokat is. A túlfeszültség-levezető egy csatlakozóvezetékekkel ellátott műanyag házból, egy szilikon gumiba tokozott, vízálló és elektromosan szigetelt varisztorból, egy hőkapcsolóból és a ház alján található jelzőfedélből áll. További előnye a könnyű telepítés. A műanyag ház UV- és időjárásálló, valamint önkioltó – V0 osztály. A csatlakozócsavarok és anyák rozsdamentes acélból készültek. A túlfeszültség-levezető földelőkábellel és csatlakozóval van felszerelve, amely zöld-sárga vagy fekete színben, 0,65 m, 0,8 m vagy 1,0 m hosszúságban kapható, a vevő igényei szerint. Kérésre más hosszúságok is elérhetők. A beépített leválasztó a levezető hálózatról való leválasztására szolgál túlterhelés esetén, amely a varisztor határértékeinek túllépése következtében fordulhat elő (nagyobb energiafelvétel, pl. az üzemi feszültség Uc feletti tartós növekedése, vagy a közvetlen közelben villámcsapás által indukált magas feszültség). A varisztor maximális árama 100 kA, 4/10 µs. Két egymást követő 65 kA, 4/10 µs impulzus esetén a varisztor hőmérséklete elérheti azt az értéket, amely leválasztja a leválasztót. A leválasztást a túlfeszültség-levezető házának alján található piros fedél kinyitása jelzi. Varisztor leszakadása esetén (pl. amikor egy meredeken emelkedő impulzus túllépi a maximális áramot), maga a varisztor is leszakadhat a rövidzárlati áram hatására a ház hüvelyéről anélkül, hogy a túlfeszültség-levezető külső burkolata megsérülne vagy megsérülne. Ez biztosítja, hogy a feszültségmentes túlfeszültség-levezető leváljon a hálózatról anélkül, hogy a környező alkatrészek (a ház alsó részének kivételével) károsodnának, vagy a kapcsolótáblában a sínek között átütést okoznának. A leválasztást a ház alsó részén található fedél kinyitása ismét jelzi. Szigetelt csatlakozó használata esetén minden élő alkatrész szigetelve és védve marad a közvetlen érintkezéstől. Szállítási, kezelési és tárolási követelmények Az egyes túlfeszültség-levezetők polietilén zacskókban vannak csomagolva, és eldobható kartondobozokban szállítják. Kérésre más csomagolási lehetőségek is rendelkezésre állnak. A túlfeszültség-levezetőket kartondobozokban, fedett raktárakban tárolják -30°C és +30°C közötti hőmérsékleten. Oltóanyagként hab vagy víz használható. Szállítás közben óvatosan kezelje őket, hogy elkerülje a kartoncsomagolás károsodását. Környezeti hatás A termék szállítása, kezelése, tárolása és használata során nincs negatív környezeti hatás kockázata. A sérült termékeket hulladéklerakóba kell vinni. Hulladékkatalógus-szám: 07 02 99.
