Производител: EMC Prima

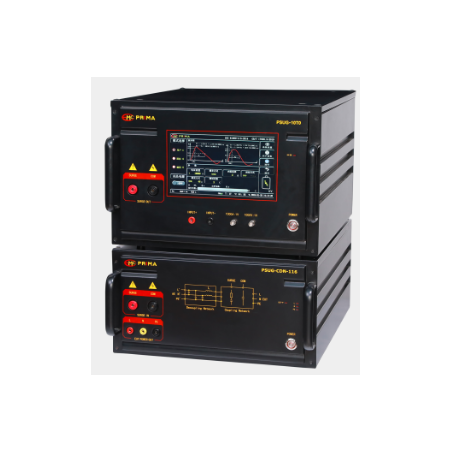

Симулатор на пренапрежение PSUG-10T0

  • PSUG-10T0

PSUG-10T0 е усъвършенстван симулатор на пренапрежение, предназначен за строги тестове за устойчивост на електромагнитни (EMC) пренапрежения (SUG). Основната му цел е да оцени работата на захранващите кабели и вътрешните връзки на електрически и електронни устройства при условия на преходни смущения с висока енергия, които могат да бъдат причинени от операции по превключване на вериги или естествени мълниеносни разряди.

---

Характеристики на устройството:

  • Поддържа многоканално тестване
  • Безплатно превключване на положителен и отрицателен поляритет
  • Превключване на китайски и английски език с един бутон
  • Вградени параметри, съответстващи на международните стандарти
  • Висококачествено качество на изработка и издръжливост
  • Максимално изпитвателно напрежение до 8000V
  • 10,1-инчов цветен сензорен екран
  • Вградено измерване на температура, влажност, време и дисплей за високо напрежение в реално време
  • Асинхронен фазов ъгъл или регулируем в рамките на 0~360°C
  • Автоматично превключване към режим на тест за пренапрежение при пълна скорост
  • Вграден RJ45 интерфейс, възможност за дистанционно управление (по избор)
  • Вградена диференциална сонда за високо напрежение и токов трансформатор за измерване на формата на вълната
---

Съответствие със стандартите:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45
---

Параметри:

Параметър Стойност
Продуктов модел PSUG-10T0
Напрежение на отворена верига 200V ~ 10000V ±10%
Разделителна способност по напрежение 1 V
Време на нарастване 1,2 µs ±30%
Продължителност 50 µs ±20%
Ток на късо съединение 100 A ~ 4000 A ±10%
Време на нарастване 8 µs ±20%
Продължителност 20 µs ±20%
Поляритет на изхода +, -, +/-, -/+
Изходен импеданс 2 Ω
Скок на напрежението 0 ~ 8000V
Импулсен интервал 5s ~ 9999s
Брой тестови импулси 1c ~ 60000c
Режим на задействане Ръчно, външно, интервал
Фазова синхронизация 0° ~ 359°; (50 Hz или 60 Hz) (Синхронен/Асинхронен)
---

CDN:

Параметър Стойност
Продуктов модел CDN-316
Тип свързване Трифазно петжилно свързване
Разединяващ товар UAC MAX 440V / 16A, UDC MAX 220V / 16A
Свързващ кондензатор 9 μF (L-PE), 18 μF (L-L)
Резисторно свързване 12 Ω, 2 Ω
Остатъчно импулсно напрежение в края на свързването на EUT Не повече от 15% от тестовото напрежение или 2 пъти; номинално напрежение на свързване/разединяване
