Symulator przepięć PSUG-10T0
Symulator przepięć PSUG-10T0

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: EMC Prima

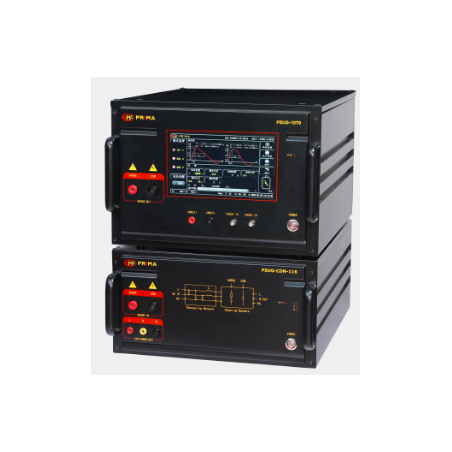

Simulador de sobretensiones PSUG-10T0

  • PSUG-10T0

PSUG-10T0 es un simulador de sobretensiones avanzado diseñado para pruebas rigurosas de inmunidad a sobretensiones electromagnéticas (EMC) (SUG). Su objetivo principal es evaluar el rendimiento de cables de alimentación y conexiones internas de dispositivos eléctricos y electrónicos en condiciones de interferencia transitoria de alta energía, que pueden ser causadas por operaciones de conmutación de circuitos o descargas de rayos naturales.

---

Características del dispositivo:

  • Compatible con pruebas multicanal
  • Conmutación libre de polaridad positiva y negativa
  • Cambio de idioma chino e inglés con un solo botón
  • Parámetros integrados que cumplen con los estándares internacionales
  • Construcción de alta calidad y durabilidad
  • Tensión máxima de prueba de hasta 8000 V
  • Pantalla táctil a color de 10,1 pulgadas
  • Medición integrada de temperatura, humedad, tiempo y visualización de alto voltaje en tiempo real
  • Ángulo de fase asíncrono o ajustable entre 0 y 360 °C
  • Conmutación automática a Modo de prueba de sobretensión a máxima velocidad
  • Interfaz RJ45 integrada, control remoto (opcional)
  • Sonda diferencial de alta tensión y transformador de corriente integrados para medición de forma de onda
---

Cumplimiento de las normas:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45
---

Parámetros:

Parámetro Valor
Modelo del producto PSUG-10T0
Tensión de circuito abierto 200 V ~ 10000 V ±10 %
Resolución de voltaje 1 V
Tiempo de subida 1,2 µs ±30 %
Duración 50 µs ±20 %
Corriente de cortocircuito 100 A ~ 4000 A ±10%
Tiempo de subida 8 µs ±20%
Duración 20 µs ±20%
Polaridad de salida +, -, +/-, -/+
Impedancia de salida 2 Ω
Sobretensión 0 ~ 8000 V
Intervalo de pulso 5 s ~ 9999 s
Número de pulsos de prueba 1 c ~ 60000 c
Modo de disparo Manual, externo, intervalo
Sincronización de fase 0° ~ 359° (50 Hz o 60 Hz) (Síncrono/Asíncrono)
---

CDN:

Parámetro Valor
Modelo del producto CDN-316
Tipo de acoplamiento Acoplamiento trifásico de cinco hilos
Carga de desacoplamiento UCA MÁX. 440 V/16 A, UCC MÁX. 220 V/16 A
Condensador de acoplamiento 9 μF (L-PE), 18 μF (L-L)
Acoplamiento de resistencia 12 Δ, 2 Δ
Tensión de impulso residual al final del acoplamiento del EUT No más del 15 % de la tensión de prueba o 2 veces la tensión nominal de acoplamiento/desacoplamiento
