Hersteller: EMC Prima

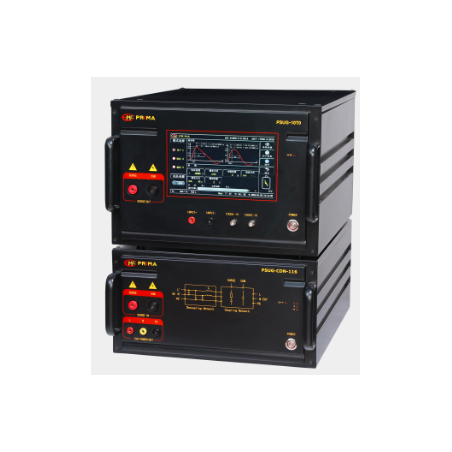

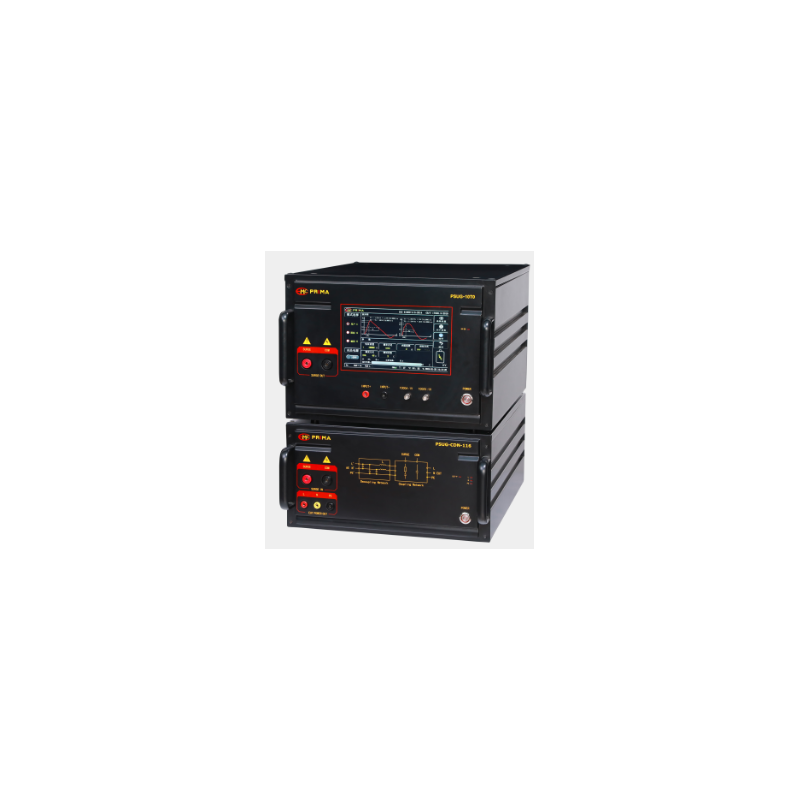

Überspannungssimulator PSUG-10T0

  • PSUG-10T0

PSUG-10T0 ist ein fortschrittlicher Überspannungssimulator, der für strenge Tests der Immunität gegen elektromagnetische (EMV) Überspannungen (SUG) entwickelt wurde. Der Hauptzweck besteht darin, die Leistung von Stromkabeln und internen Verbindungen elektrischer und elektronischer Geräte unter energiereichen transienten Störbedingungen zu bewerten, die durch Schaltvorgänge in Stromkreisen oder natürliche Blitzentladungen verursacht werden können.

---

Gerätefunktionen:

  • Unterstützt Mehrkanalprüfungen
  • Freies Umschalten zwischen positiver und negativer Polarität
  • Ein-Knopf-Umschaltung zwischen chinesischer und englischer Sprache
  • Integrierte Parameter entsprechen internationalen Standards
  • Hochwertige Verarbeitung und Langlebigkeit
  • Maximale Prüfspannung bis zu 8000 V
  • 10,1-Zoll-Farb-Touchscreen
  • Integrierte Temperatur-, Feuchtigkeits- und Zeitmessung sowie Echtzeit-Hochspannungsanzeige
  • Asynchroner Phasenwinkel oder einstellbar von 0–360 °C
  • Automatische Umschaltung auf Stoßspannungsprüfung mit voller Geschwindigkeit Modus
  • Integrierte RJ45-Schnittstelle, Fernsteuerungsmöglichkeit (optional)
  • Integrierter Differenzial-Hochspannungstastkopf und Stromwandler zur Wellenformmessung
---

Normkonformität:

  • IEC/EN 60664
  • GB/T 17626.5 / IEC 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • IEC/EN 61643-1
  • ITU K44
  • ITU K45
---

Parameter:

Parameter Wert
Produktmodell PSUG-10T0
Leerlaufspannung 200 V ~ 10000 V ±10 %
Spannungsauflösung 1 V
Anstiegszeit 1,2 µs ±30 %
Dauer 50 µs ±20 %
Kurzschlussstrom 100 A ~ 4000 A ±10 %
Anstiegszeit 8 µs ±20 %
Dauer 20 µs ±20 %
Ausgangspolarität +, -, +/-, -/+
Ausgang Impedanz 2 Ω
Spannungsstoß 0 ~ 8000 V
Impulsintervall 5 s ~ 9999 s
Anzahl der Testimpulse 1 s ~ 60000 s
Trigger Modus Manuell, Extern, Intervall
Phasensynchronisation 0° ~ 359° (50 Hz oder 60 Hz) (Synchron/Asynchron)
---

CDN:

Parameter Wert
Produktmodell CDN-316
Kupplungstyp Dreiphasige Fünfleiterkupplung
Entkopplungslast UAC MAX 440 V / 16 A, UDC MAX 220 V / 16 A
Koppelkondensator 9 μF (L-PE), 18 μF (L-L)
Widerstandskupplung 12 Ω, 2 Ω
Reststoßspannung am Ende der Prüflingskopplung Nicht mehr als 15 % der Prüfspannung oder das Zweifache der Nennkopplungs-/Entkopplungsspannung
