Fabricant: EMC Prima

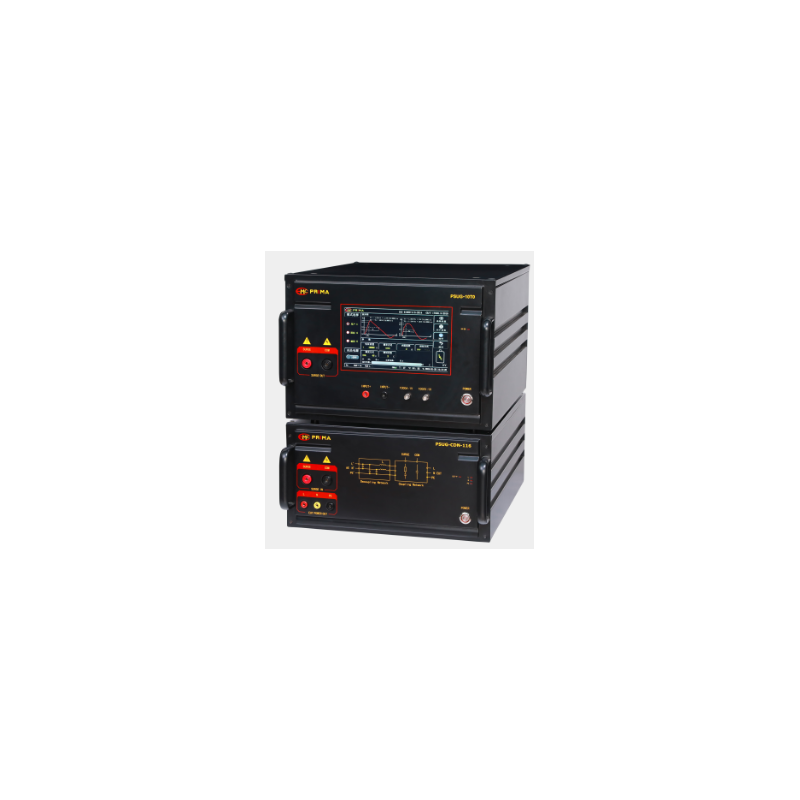

Simulateur de surtension PSUG-10T0

  • PSUG-10T0

PSUG-10T0 est un simulateur de surtension avancé conçu pour des tests rigoureux d'immunité aux surtensions électromagnétiques (CEM) (SUG). Son objectif principal est d'évaluer les performances des câbles d'alimentation et des connexions internes des appareils électriques et électroniques dans des conditions d'interférences transitoires à haute énergie, pouvant être causées par des commutations de circuits ou des décharges de foudre naturelles.

---

Caractéristiques de l'appareil :

  • Prise en charge des tests multicanaux
  • Commutation libre de la polarité positive et négative
  • Changement de langue entre le chinois et l'anglais par simple pression d'un bouton
  • Paramètres intégrés conformes aux normes internationales
  • Construction et durabilité de haute qualité
  • Tension d'essai maximale jusqu'à 8 000 V
  • Écran tactile couleur de 10,1 pouces
  • Mesure intégrée de la température, de l'humidité, du temps et affichage en temps réel de la tension haute tension
  • Angle de phase asynchrone ou réglable de 0 à 360 °C
  • Commutation automatique à pleine vitesse Mode de test de surtension
  • Interface RJ45 intégrée, fonction de contrôle à distance (en option)
  • Sonde différentielle haute tension et transformateur de courant intégrés pour la mesure de la forme d'onde
---

Conformité aux normes :

  • CEI/EN 60664
  • GB/T 17626.5 / CEI 61000-4-5
  • ITU K20
  • ANSI C62.41 / C62.45
  • GB/T 16927.1
  • CEI/EN 61643-1
  • ITU K44
  • ITU K45
---

Paramètres :

Paramètre Valeur
Modèle du produit PSUG-10T0
Tension à vide 200 V ~ 10 000 V ± 10 %
Résolution de tension 1 V
Temps de montée 1,2 µs ± 30 %
Durée 50 µs ± 20 %
Courant de court-circuit 100 A ~ 4 000 A ± 10 %
Temps de montée 8 µs ± 20 %
Durée 20 µs ± 20 %
Polarité de sortie +, -, +/-, -/+
Impédance de sortie 2 Ω
Surtension 0 ~ 8000 V
Intervalle d'impulsion 5 s ~ 9999 s
Nombre d'impulsions de test 1 ºC ~ 60 000 ºC
Mode de déclenchement Manuel, externe, Intervalle
Synchronisation de phase 0° ~ 359° (50 Hz ou 60 Hz) (Synchrone/Asynchrone)
---

CDN :

Paramètre Valeur
Modèle de produit CDN-316
Type de couplage Couplage triphasé cinq fils
Charge de découplage UAC MAX 440 V / 16 A, UDC MAX 220 V / 16 A
Condensateur de couplage 9 μF (L-PE), 18 μF (L-L)
Couplage par résistance 12 Ω, 2 Ω
Tension d'impulsion résiduelle à la fin du couplage de l'équipement sous essai Pas plus de 15 % de la tension d'essai ou 2 fois la tension nominale de couplage/découplage
