Výrobce: FLEXTEC

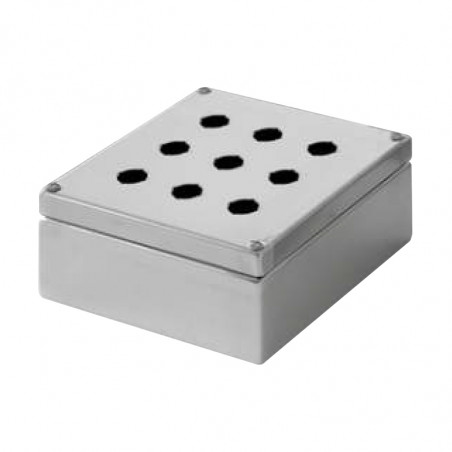

Regulační kazety z nerezové oceli FP s otvory pro tlačítka IP66

FP – Krabice s otvory pro knoflíky

Řada desek FP byla navržena s ohledem na standardy kvality a konstrukce, což zajišťuje vysokou odolnost proti korozi a vynikající ochranu instalovaných součástí. Je proto ideálním řešením pro aplikace v agresivním prostředí, typickém pro farmaceutický, chemický a potravinářský průmysl, nebo pro venkovní použití. Na přání zákazníka můžeme dodat FP krabice dle individuálních návrhů.

Technické parametry

Materiál Nerezová ocel AISI304 (EN 1.4301)/AISI316L (EN 1.4404) (na vyžádání), matný povrch, tloušťka 1,2 mm
Těleso Svařované, vybavené čtyřmi těsnými pouzdry, které umožňují montáž na stěnu pomocí šroubů M5, možnost montáže na DIN lištu nebo montážní desku (volitelně)
Kryt Svařované, vybavené čtyřmi šrouby.
Těsnění Utěsnění zajišťuje polyuretanová pěna těsnění.
Uzemnění Zemnící kolíky M5x15 pro tělo a kryt, matice M5.
Obrábění Obrábění Scotch-Brite.


Normy:
  • IP66 IK10
  • NEMA TYPE 1, 12, 4, 4X
  • EN 62208 : 2011
  • EN 60529/09.200
  • EN 50102/05.96
  • 89/392/EEC
  • UL 508 A
  • NEMA STANDARD PUBLICATION 250


Technické výkresy - Lineární řady



Tabulka rozměrů

KÓD Rozměry OBJEKT. HMOTNOST Počet zadních úchytů Počet šroubů krytu Počet otvorů Ztrátový výkon
B H P m³ Kg A C D E F
FP10109 100 100 90 0,001 0,704 70,5 69,6 69,6 2 4 50 50 1 5W
FP10159 100 150 90 0,001 0,946 70,5 69,6 119,6 2 4 50 100 2 6,5 W
FP10209 100 200 90 0,002 1 177 70,5 69,6 169,6 2 4 50 150 3 8W
FP10309 100 300 90 0,003 1 232 70,5 69,6 269,6 2 4 50 250 5 12,5 W
FP15159 150 150 90 0,002 1 419 70,5 119,6 119,6 119,6 2 4 75 100 4 8W
FP151512 150 150 120 0,003 2 101 100,5 119,6 119,6 2 4 75 100 4 9,5 W
FP15309 150 300 90 0,004 2 376 70,5 119,6 269,6 2 4 75 250 10 12,5 W
FP153012 150 300 120 0,005 1 870 100,5 119,6 269,6 2 4 75 250 10 13,5 W
FP20209 200 200 90 0,004 2 112 70,5 169,6 169,6 4 4 150 150 9 11,5 W
FP202012 200 200 120 0,005 2 552 100,5 169,6 169,6 4 4 150 150 9 12,5 W
FP20309 200 300 90 0,005 2 860 70,5 169,6 269,6 4 4 150 250 15 14,5 W
FP203012 200 300 120 0,007 3 608 100,5 169,6 269,6 4 4 150 250 15 16W
