Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu
please use latin characters

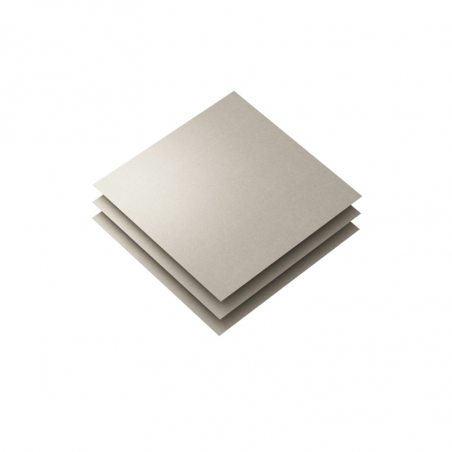

FLEX SUPPRESSOR® is a composite magnetic body in the form of sheet made by blending and dispersing micron sized magnetic material powders in a polymer base, and a sheet type noise suppressor effectively suppressing high frequency noise generated from electronic devices. |
Structure
Specifications
Applications
|
Features
|
FLEX SUPPRESSOR® Sheets
Type | EFA | FF1 | EFF4 | FX5 | EFX6 | FG1 | EFG2 | EFS | |
---|---|---|---|---|---|---|---|---|---|
Features | Red Phosphorus Free | High permeability AECQ200 | Extra high permeability AECQ200 | High magnetic permeability | Extra high magnetic permeability | High frequency | High frequency | Super high frequency | |
Frequency | Up to 10 GHz | Up to 10 GHz | Up to 10 GHz | Up to 10 GHz | Up to 10 GHz | Up to 10 GHz | Up to 10 GHz | Up to 10 GHz | |
Operating Temperature [°C] | -40 ÷ +105 | -40 ÷ +125 | -40 ÷ +125 | -40 ÷ +105 | -40 ÷ +105 | -40 ÷ +105 | -40 ÷ +105 | -40 ÷ +105 | |
Thickness [mm] | 0.05/0.1/0.2/0.3 | 0.1/0.2/0.3/0.5 | 0.1/0.2/0.3/0.5 | 0.025/0.05/0.075 | 0.1/0.2/0.3 | 0.025/0.05/0.075 | 0.1/0.2/0.3 | 0.1/0.2/0.3/0.5/1.0 | |
Standard Dimensions [mm] | 240 x 240 (roll on request) | 240 x 240 (roll on request) | 240 x 240 | 240 x 240 (roll on request) | 240 x 240 | 240 x 240 (roll on request) | 240 x 240 | 240 x 240 | |
Specific Gravity | 3.1 typ. | 3.1 typ. | 3.7 typ. | 3.3 typ. | 3.8 typ. | 3.1 typ. | 3.9 typ. | 4.0 typ. | |
Surface Resistance [Ω] | 1.0 x 106 min. | 1.0 x 106 min. | 1.0 x 106 min. | 1.0 x 105 min. | 1.0 x 105 min. | 1.0 x 105 min. | 1.0 x 105 min. | 1.0 x 105 min. | |
Thermal Conductivitya [W/mK] | 1.3 | 0.22 | 0.22 | 0.22 | |||||
Approved Standard | UL94 V-0 | UL94 V-0 | UL94 V-0 | UL94 HB | UL94 HB | UL94 HB | UL94 HB | UL94 V-0 | |
UL (E176124) | UL (E176124) | UL (E176124) | UL (E176124) | UL (E176124) | |||||
Enviro- ment |
RoHS | Compliant | Compliant | Compliant | Compliant | Compliant | Compliant | Compliant | Compliant |
Halogen | Free | Free | Free | Free | Free | Free | Free | Free | |
PVC | Free | Free | Free | Free | Free | Free | Free | Free | |
Lead | Free | Free | Free | Free | Free | Free | Free | Free | |
Red Phosphorus | Free | Free | Free | Free | Free | ||||
Rel. Magnetic Permeability (at 3 MHz) |
60 typ. | 100 typ. | 140 typ. | 150 typ. | 160 typ. | 25 typ. | 35 typ. | 10 typ. | |
Remarks | μ60 high permeability, Red Phosphorus free, Flame retardant (UL94 V-0 certified) | μ100 high permeability, AECQ200 qualified, Flame retardant (UL94 V-0 certified) | μ140 high permeability, AECQ200 qualified, for FM, LTE 1 GHz | μ100 high permeability, Various thicknesses | Industry’s highest magnetic perm. with halogen free composition, Flame retardant (UL 94 V-0 certified) | Excellent suppression of high frequency noise in Wi-Fi and higher bandwidths | GHz band High performance For WiFi, LTE-A 1…5GHz | SHF band High performance For 5G >>5GHz |
Examples of shapes
With holes, cut-out shapes, and circular shapes | Precute | |
---|---|---|
Reel | Roll | With aluminium or PET sheet |
Customization Examples | Where | Function |
---|---|---|
PET Film | Front | Insulation or mechanical suport |
Aluminium sheet | Front | Shielding effect |
Different adhesive tapes | Back | Stronger adhesive tape Thinner or thicker tape Reflow capable, double-sided tape |
Peek temperature | +260 °C |
---|---|
Preheating | 150-180 °C, 90 seconds maximum |
A | 200 °C or more, 60 seconds maximum |
B | 230 °C or more, 40 seconds maximum |
Number of times | 2 times maximum |
All noise suppression sheets are reflow capable, if used with special double-sided adhesive tape. Available upon request. Please contact us for more details.
Zašlete dotaz
Máte zájem o tento produkt? Potřebujete další informace nebo individuální ceny?
Kontaktujte nás
ZEPTEJTE SE O PRODUKT
close
Zpráva úspěšně odeslána.
ZEPTEJTE SE O PRODUKT
close
musíš být přihlášen
FLEX SUPPRESSOR® is a composite magnetic body in the form of sheet made by blending and dispersing micron sized magnetic material powders in a polymer base, and a sheet type noise suppressor effectively suppressing high frequency noise generated from electronic devices. |
Structure
Specifications
Applications
|
Features
|
FLEX SUPPRESSOR® Sheets
Type | EFA | FF1 | EFF4 | FX5 | EFX6 | FG1 | EFG2 | EFS | |
---|---|---|---|---|---|---|---|---|---|
Features | Red Phosphorus Free | High permeability AECQ200 | Extra high permeability AECQ200 | High magnetic permeability | Extra high magnetic permeability | High frequency | High frequency | Super high frequency | |
Frequency | Up to 10 GHz | Up to 10 GHz | Up to 10 GHz | Up to 10 GHz | Up to 10 GHz | Up to 10 GHz | Up to 10 GHz | Up to 10 GHz | |
Operating Temperature [°C] | -40 ÷ +105 | -40 ÷ +125 | -40 ÷ +125 | -40 ÷ +105 | -40 ÷ +105 | -40 ÷ +105 | -40 ÷ +105 | -40 ÷ +105 | |
Thickness [mm] | 0.05/0.1/0.2/0.3 | 0.1/0.2/0.3/0.5 | 0.1/0.2/0.3/0.5 | 0.025/0.05/0.075 | 0.1/0.2/0.3 | 0.025/0.05/0.075 | 0.1/0.2/0.3 | 0.1/0.2/0.3/0.5/1.0 | |
Standard Dimensions [mm] | 240 x 240 (roll on request) | 240 x 240 (roll on request) | 240 x 240 | 240 x 240 (roll on request) | 240 x 240 | 240 x 240 (roll on request) | 240 x 240 | 240 x 240 | |
Specific Gravity | 3.1 typ. | 3.1 typ. | 3.7 typ. | 3.3 typ. | 3.8 typ. | 3.1 typ. | 3.9 typ. | 4.0 typ. | |
Surface Resistance [Ω] | 1.0 x 106 min. | 1.0 x 106 min. | 1.0 x 106 min. | 1.0 x 105 min. | 1.0 x 105 min. | 1.0 x 105 min. | 1.0 x 105 min. | 1.0 x 105 min. | |
Thermal Conductivitya [W/mK] | 1.3 | 0.22 | 0.22 | 0.22 | |||||
Approved Standard | UL94 V-0 | UL94 V-0 | UL94 V-0 | UL94 HB | UL94 HB | UL94 HB | UL94 HB | UL94 V-0 | |
UL (E176124) | UL (E176124) | UL (E176124) | UL (E176124) | UL (E176124) | |||||
Enviro- ment |
RoHS | Compliant | Compliant | Compliant | Compliant | Compliant | Compliant | Compliant | Compliant |
Halogen | Free | Free | Free | Free | Free | Free | Free | Free | |
PVC | Free | Free | Free | Free | Free | Free | Free | Free | |
Lead | Free | Free | Free | Free | Free | Free | Free | Free | |
Red Phosphorus | Free | Free | Free | Free | Free | ||||
Rel. Magnetic Permeability (at 3 MHz) |
60 typ. | 100 typ. | 140 typ. | 150 typ. | 160 typ. | 25 typ. | 35 typ. | 10 typ. | |
Remarks | μ60 high permeability, Red Phosphorus free, Flame retardant (UL94 V-0 certified) | μ100 high permeability, AECQ200 qualified, Flame retardant (UL94 V-0 certified) | μ140 high permeability, AECQ200 qualified, for FM, LTE 1 GHz | μ100 high permeability, Various thicknesses | Industry’s highest magnetic perm. with halogen free composition, Flame retardant (UL 94 V-0 certified) | Excellent suppression of high frequency noise in Wi-Fi and higher bandwidths | GHz band High performance For WiFi, LTE-A 1…5GHz | SHF band High performance For 5G >>5GHz |
Examples of shapes
With holes, cut-out shapes, and circular shapes | Precute | |
---|---|---|
Reel | Roll | With aluminium or PET sheet |
Customization Examples | Where | Function |
---|---|---|
PET Film | Front | Insulation or mechanical suport |
Aluminium sheet | Front | Shielding effect |
Different adhesive tapes | Back | Stronger adhesive tape Thinner or thicker tape Reflow capable, double-sided tape |
Peek temperature | +260 °C |
---|---|
Preheating | 150-180 °C, 90 seconds maximum |
A | 200 °C or more, 60 seconds maximum |
B | 230 °C or more, 40 seconds maximum |
Number of times | 2 times maximum |
All noise suppression sheets are reflow capable, if used with special double-sided adhesive tape. Available upon request. Please contact us for more details.
