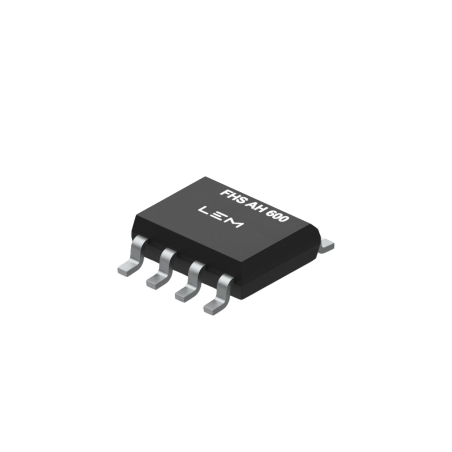

Proudový měnič FHS AH 600

  • FHS AH 600
  • Přesnost 0.5
  • Jmenovitý proud (A) 2
  • Primární signál [AC / AC+DC / DC] AC+DC
  • Napájecí napětí [V] 5
  • Montáž [THT / SMD / DIN / Panel / Na primární lištu] SMD
  • Aplikace Napájecí zdroje/Pohony/Automatizace
  • Typ výstupního signálu [proud/napětí] napětí
  • Minimální provozní teplota [°C] -40
  • Maximální provozní teplota [°C] 125
  • Frekvenční charakteristika (-3dB) [kHz] 160
  • Smyčka zpětné vazby [otevřená / uzavřená] // technologie Eta OTEVŘENO

Technické specifikace

Popis

Snímač pole FHS AH je bezkontaktní zařízení pro povrchovou montáž založené na principu Hallova jevu. Zařízení využívá integrovaný magnetický obvod (IMC) v kombinaci se zvýšenou citlivostí, ofsetem a kompenzací teplotního namáhání, což zajišťuje vysokou přesnost a nízký šum. Díky šířce pásma 160 kHz a krátkému zpoždění <2 µs je snímač FHS AH ideální pro měření stejnosměrných, střídavých, pulzních a smíšených proudů. Bezkontaktní řešení snímání proudu neumožňuje žádné další ztráty výkonu a zajišťuje vysokou dielektrickou izolaci mezi primárním obvodem a elektronikou převodníku. Díky použití integrovaného magnetického koncentrátoru (IMC) eliminuje FHS AH potřebu externího magnetického jádra, nabízí flexibilitu v kompaktním provedení a je ideálním řešením pro měření proudu protékajícího vodičem, jako je například deska plošných spojů.

Klíčové vlastnosti
  • Senzor proudu s Hallovým jevem a integrovaným magnetickým koncentrátorem (IMC)
  • Rozsah měření magnetického pole ±3,3 mT
  • Napájecí napětí 5 V
  • Nízká spotřeba energie
  • Provozní teplotní rozsah: -40 až 125 °C
  • Široké pásmo: 160 kHz
  • Vynikající linearita <0,5 % plného rozsahu
  • Chyba citlivosti <1 % od -40 do 125 °C
  • Měření izolovaného proudu
  • Kompaktní velikost se standardní povrchovou montáží SOIC8 Deska plošných spojů
  • Nízká cena, malá velikost
  • Interní referenční napětí
Aplikace
  • Malé pohony
  • BMS
  • Řízení motoru
  • UPS
  • HVAC
  • Domácí spotřebiče
  • Snímání proudu na trati
Technické údaje
Parametr Hodnota
Provozní teplota okolí -40÷125°C
Skladování Teplota -55÷165°C
Maximální teplota spoje 165°C
Maximální klesající výstupní proud -50mA
Maximální zdroj výstupního proudu 25mA
Maximální hustota magnetického toku ±3T
Maximální napájecí napětí 8V
Jmenovité napájecí napětí Napětí 5V
Napětí elektrostatického výboje (HBM) 2kV
Hmotnost 0,08g
Spotřeba proudu 14mA
Výstupní napětí při hustotě magnetického toku B 0,5÷4,5V
Jmenovitá citlivost 600 mV/mT
Chyba citlivosti -1÷1% (typicky ±0,5 %)
Elektrické ofsetové napětí -10÷10mV
Interní referenční napětí pro B=0 2,5V
