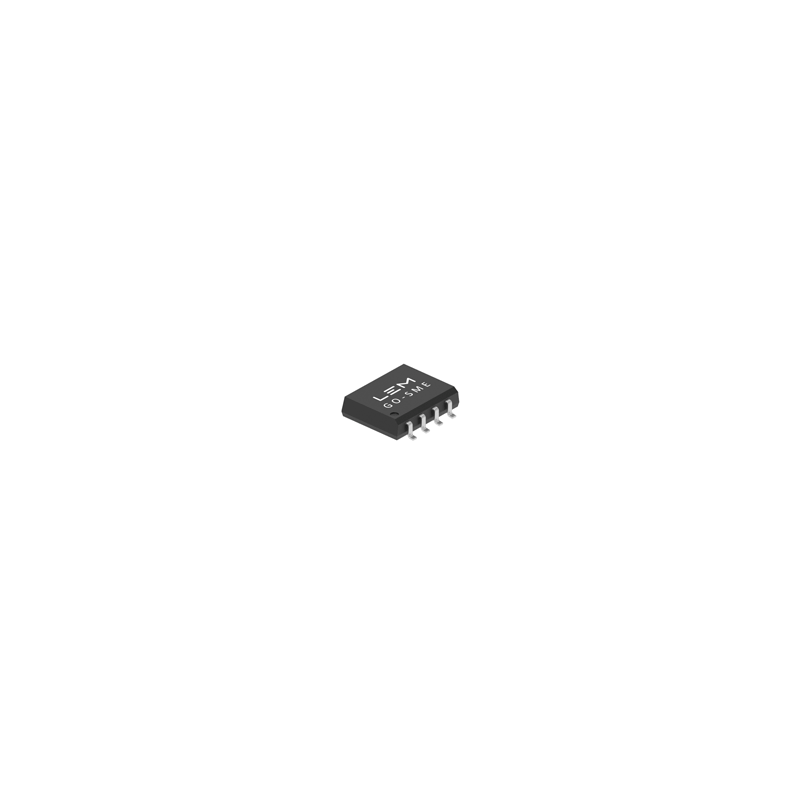

Proudový převodník GO 8-SME

  • GO 8-SME
  • Přesnost 1.3
  • Jmenovitý proud (A) 8
  • Primární signál [AC / AC+DC / DC] AC+DC
  • Napájecí napětí [V] 5
  • Montáž [THT / SMD / DIN / Panel / Na primární lištu] SMD
  • Aplikace Obnovitelná energie/Pohony/Automobilové baterie/Pohon automobilu
  • Typ výstupního signálu [proud/napětí] napětí
  • Minimální provozní teplota [°C] -40
  • Maximální provozní teplota [°C] 125
  • Frekvenční charakteristika (-3dB) [kHz] 300
  • Smyčka zpětné vazby [otevřená / uzavřená] // technologie Eta OTEVŘENO

Technické specifikace

Popis

Řada GO-SME je integrovaný proudový převodník LEM určený k měření střídavého a stejnosměrného proudu v průmyslových i automobilových aplikacích. Technologie diferenciálního snímání umožňuje převodníku potlačit rušení vnějším polem z rušivého prostředí. Pro dosažení vynikající přesnosti v širokém teplotním rozsahu se používají patentované algoritmy kompenzace napětí a teploty. Primární vodič (piny 1 až 4) má velmi nízký elektrický odpor 0,9 mΩ (typicky), což zajišťuje vynikající účinnost a nízký rozptyl energie. GO-SME je schopen měřit trvalé proudy od 20 do 50 A v širokém teplotním rozsahu. Galvanické oddělení mezi primárním a sekundárním vinutím eliminuje potřebu jakékoli další izolace, čímž se snižuje celková zastavěná plocha a náklady na systém.

Klíčové vlastnosti
  • Vícerozsahový převodník proudu s otevřenou smyčkou: 50 A
  • Nízký elektrický odpor 0,9 mΩ
  • Dvojité napájecí napětí 5 V nebo 3,3 V
  • Široké pásmo: 300 kHz
  • Žádná magnetická hystereze
  • Celková chyba s teplotou 1%
  • Galvanické oddělení mezi primárním a sekundárním vinutím s 4 mm dCl a dCp
  • Zkušební napětí izolace 2400 V RMS
  • AEC-Q-100 Stupeň 1
Aplikace
  • Malé pohony
  • HVAC Střídače
  • Zařízení
  • Solární střídače
  • Elektrokola
  • Automobilový a průmyslový průmysl
Technické údaje
Parametr Hodnota
Provozní teplota -40÷125°C
Skladovací teplota -40÷150°C
Maximální propustnost Teplota 165 °C
Maximální výstupní proud při úbytku napětí 50 mA
Maximální výstupní proud zdroje 25 mA
Maximální napájecí napětí 8 V
Jmenovité napájecí napětí 3,3 / 5 V
Maximální napájecí napětí na ostatních pinech 6,5 V
Napětí elektrostatického výboje (HBM) 2kV
Napětí elektrostatického výboje (CDM) 500V
Tepelný odpor mezi spojem a deskou 15 K/W
Časová konstanta 1s
Hmotnost 0,07g
Výstupní napětí -2÷2V (pro napájení 5V), -1,25÷1,25V (pro napájení 3,3V)
Výstupní vnitřní odpor Uout 1Ω
Primární odpor (při teplotě TA=25°C) 0,9mΩ
Jmenovitý primární proud RMS 8A
Rozsah měření primárního proudu -20÷20A
Vnitřní referenční napětí 1,65V
Jmenovitá citlivost 62,5 mV/A
Citlivost Chyba -1÷1%
