Proudový převodník HLSR 10-SM
Proudový převodník HLSR 10-SM

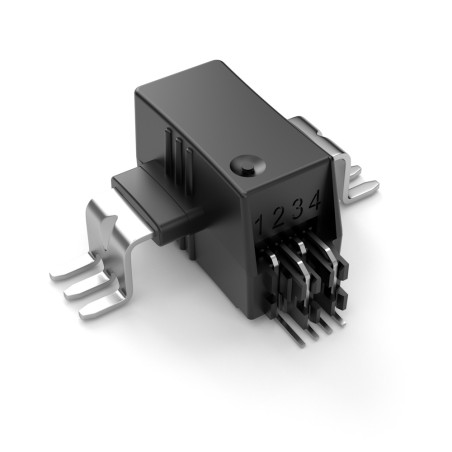

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: LEM

Proudový převodník HLSR 10-SM

  • HLSR 10-SM
  • Přesnost 1
  • Jmenovitý proud (A) 10
  • Primární signál [AC / AC+DC / DC] AC+DC
  • Napájecí napětí [V] 5
  • Montáž [THT / SMD / DIN / Panel / Na primární lištu] SMD
  • Aplikace Automobilové pohony/napájecí zdroje/obnovitelné zdroje energie/svařovací stroje
  • Typ výstupního signálu [proud/napětí] napětí
  • Minimální provozní teplota [°C] -40
  • Maximální provozní teplota [°C] 105
  • Frekvenční charakteristika (-3dB) [kHz] 400
  • Smyčka zpětné vazby [otevřená / uzavřená] // technologie Eta OTEVŘENO

Popis

Určeno pro elektronické měření proudu: stejnosměrného, ​​střídavého, pulzního atd., s galvanickým oddělením mezi primárním a sekundárním obvodem.

Hlavní vlastnosti

  • Vícerozsahový převodník proudu s otevřenou smyčkou
  • Napěťový výstup
  • Jednoduché napájení +5 V
  • Galvanické oddělení mezi primárním a sekundárním obvodem
  • Nízká spotřeba energie
  • Kompaktní konstrukce pro SMT montáž
  • Kalibrováno ve výrobě
  • Široké pásmo, magnetické jádro s velmi nízkými ztrátami
  • Výjimečně nízký profil: v=12 mm
  • Malé rozměry
  • Nízký driftový offset
  • Přebuzená regulace Uref

Aplikace

  • Proměnná rychlost ​​Pohony střídavého proudu a servomotory
  • Statické měniče pro pohony stejnosměrných motorů
  • Aplikace napájené z baterií
  • Zdroje nepřerušitelného napájení (UPS)
  • Spínané zdroje napájení (SMPS)
  • Zdroje pro svařovací aplikace
  • Spojovací krabice
  • MPPT

Technické údaje

Parametr Hodnota
Maximální napájecí napětí 8V
Maximální napájecí napětí (není zahrnuto ve vlastním režimy) 6,5 V
Maximální teplota primárního vodiče 120 °C
Elektrostatické výbojové napětí 2 kV
Výstupní napětí 0 ÷ 5 V
Provozní teplota -40 ÷ 105 °C
Skladování Teplota -40÷105°C
Hmotnost 5g
Jmenovitý primární efektivní proud Ipn 10A
Rozsah měření primárního proudu ±25A
Jmenovité napětí zdroje napájení 5V
Spotřeba proudu 19mA
Jmenovitá citlivost 80 mV/A (pro jmenovitý proud 800 mV)
Chyba citlivosti ±0,5 %
Referenční napětí (výstup) 2,5 V
Referenční napětí (vstup) 0,5 ÷ 2,65 V
Rozsah vstupního napětí Uout-Uref ±2 V
Méně
Přečtěte si více
47,97 PLN
47,97 PLN Cena brutto / ks
39,00 PLN Čistá cena / ks
S DPH

Dostupnost: Upozorňujeme, že tento produkt není na skladě

Kliknutím na tlačítko „Požádat o dostupnost“ můžete provést předobjednávku a ohlásit svůj zájem o produkt.

Vyprodáno
