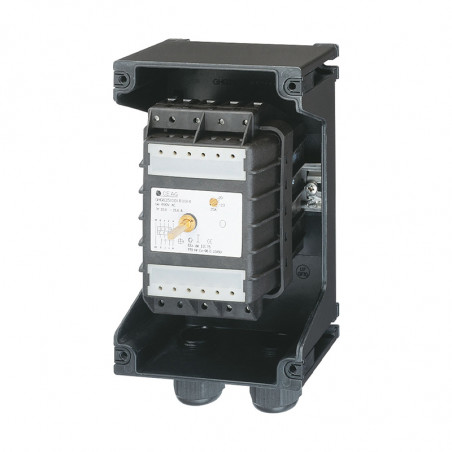

Přepínač motoru GHG 635 provedený exploziem 25 a

Technické specifikace

Označení dle směrnice 94/9/ES
(ATEX)
Certifikát o typové zkoušce ES
Prohlášení o shodě IECEx
Označení dle IECEx
Přípustná okolní teplota

Jmenovité napětí
Jmenovitý proud
Jmenovitý proud, pozlacené kontakty
Frekvence
Jmenovitý spínací výkon AC-3 a izolace
dle EN 60947-4-3
Předběžná pojistka
Ochrana proti podpětí

Připojovací svorky

Stupeň krytí dle EN 60529
Třída ochrany
/>Kabelové průchodky

Hmotnost
Materiál pouzdra
Barva pouzdra
Uzamčení		 Ex II 2G Ex ed IIC T5/T6 / Ex II 2D Ex tD A21 IP66 T80°C

PTB 99 ATEX 1162
BKI 08.0014
Ex de IIC T5 nebo T6 Gb, Ex de IIC T55°C Db, Ex tD A21 IP66 T 55°
při T6 Ie ≤ 16 A: -20°C až +40°C
při T5 Ie > 16 A; ≤ 25 A: -20°C až +55°C
max. až 690 V
max. 25 A
max. 2 A
50/60 Hz
Ue 690 V / Ie 25 A


(viz tabulka)
vypínání při 15 % – 75 % Un
lze zapnout při U > 80 % Uc
Hlavní kontakt: 10 mm2
Pomocný kontakt: 2 x 0,75–4,0 mm2
IP66
I
0,1–6,3 A: 2 x M25 (d = 8–17 mm)1)
6,3–25 A: 2 x M32 (d = 12–21 mm)1)
2,5 kg
Polyester vyztužený skelnými vlákny
černý
lze zaaretovat v poloze „VYP“
pomocí 3 běžně dostupných zámků

1) Verze s pomocným kontaktem nebo podpěťovou ochranou s přídavným M25 průchodka.

Informace o objednávce

Objednací kódy pro speciální verze
Popis Verze Ochrana proti přepětí Pomocný kontakt
GHG 635 1 A B C R...

Kódování
A Verze 1 = standardní verze
B Podpěťová ochrana 0 = bez ochrany proti přepětí
1 = ochrana proti přepětí 230 V
2 = ochrana proti přepětí 400 V
3 = ochrana proti přepětí 440 V
4 = ochrana proti přepětí 500 V
5 = Přepětí ochrana 24 V
6 = Ochrana proti přepětí 48 V
7 = Ochrana proti přepětí 60 V
8 = Ochrana proti přepětí 110 V
9 = Ochrana proti přepětí 415 V
C Pomocný kontakt 1 = Bez pomocného kontaktu
2 = S pomocným kontaktem 1 NO + 1 NC
3 = s 2 pomocnými kontakty NO

center;">T60,25 A ... 0,40 A 0 GHG 635 1 40 A GHG 635 1
Ochrana proti zkratu až 100 kA a maximální zkratové pojistky
Rozsah nastavení 230 V AC 400 V AC 500 V AC 690 V AC Teplota. Číslo produktu.
lcs gL, aM lcs gL, aM lcs gL, aM lcs gL, aM    A B C R...
0,1 A ... 0,16 A T6 GHG 635 1 1 0 1 R0101
0,16 A ... 0,25 A GHG 635 1 1 0 1 R0102
ochrana proti zkratu
pojistky proti zkratu
nejsou nutné		 T6 GHG 635 1 1 0 1 R0103
0,40 A ... 0,63 A T6 Skleníkový plyn 635 1 1 1 R0104
0,63 A ... 1,0 A T6 1 0 1 R0105
1,0 A ... 1,6 A T6 GHG 635 1 1 0 1 R0106
1,6 A ... 2,5 A 40 kA 25 A T6 GHG 635 1 1 0 1 R0107
2,5 A ... 4,0 A 40 kA 35/40 A 10 kA T6 GHG 635 1 1 0 1 R0108
4,0 A ... 6,3 A 30 kA 50 A 3 kA 40 A T6 GHG 635 1 1 0 1 R0109
6,3 A ... 9,0 A 30 kA 80 A 3 kA 50 A T6 1 0 1 R0110
9,0 A ... 12,5 A 50 kA 80 A 20 kA 80 A 3 kA 50 A T6 GHG 635 1 1 0 1 R0111
12,5 A ... 16,0 A 50 kA 100 A 20 kA 100 A 3 kA 50 A T6 GHG 635 1 1 0 1 R0112
16,0 A ... 20,0 A 50 kA 100 A 20 kA 100 A 2 kA 50 A T5 GHG 635 1 1 0 1 R0113
20,0 A ... 25,0 A 50 kA 125 A 50 kA 125 A 20 kA 125 A 2 kA 50 A T5 GHG 635 1 1 0 1 R0114

Další verze k dispozici na vyžádání.

Rozměry [mm]

Příslušenství

Montážní deska pro hlavní vypínač 25 A v nevýbušném provedení
Typ Použití Způsob montáže Číslo produktu.
Velikost 3 Montáž na zeď Šroubování GHG 610 1953 R0118
Velikost 3 Montáž na držák Šroubování GHG 610 1953 R0110
Velikost 3 Montáž příhradového nosníku Šroubování GHG 610 1953 R0118
Příslušenství k montážní desce
Typ Počet kusů v balení Číslo produktu
Držák štítků s popiskem (popisovatelný) pro montážní desky velikosti 1, 2, 2A a 3 10 GHG 610 1953 R0057
Montážní sada pro 1” trubky (Ø 27-30 mm) pro montážní desky pro montáž na výložník 10 GHG 610 1953 R0020
Příslušenství pro montážní desky
Typ Použití Počet kusů v balení Číslo produktu
Velikost 3 pro montážní desky na sloup o velikosti 3 vertikální 1 GHG 610 1955 R0104
Velikost 3A pro montážní desky na stěnu/nosník velikost 3 vertikální 1 GHG 610 1955 R0105
Velikost 3B pro montážní desky horizontálního výložníku velikost 3 1 GHG 610 1955 R0106

Produkty jsou dodávány v sadách uvedených v tabulkách.
