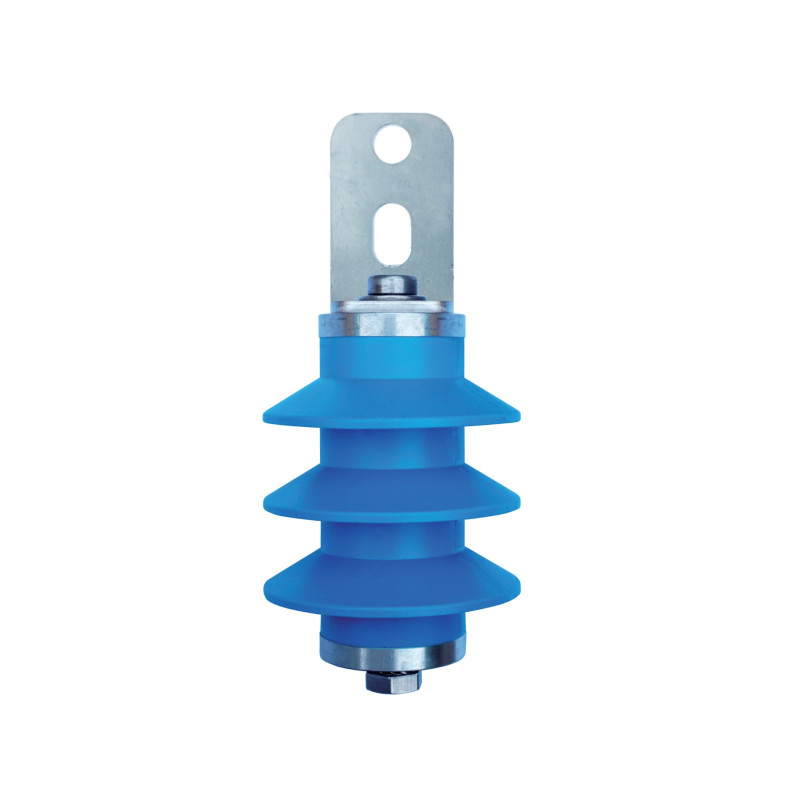

P60G - Omezovač nízkého napětí - 50800

Nové typy nízkonapěťových svodičů přepětí typu 1 VLD-F splňují požadavky ČSN EN 50122-1 ed. 2: 2011, určené k ochraně kovových částí železničních trakčních napájecích zdrojů stejnosměrným nebo střídavým napětím, které nejsou normálně pod napětím. Používají se k účinné ochraně osob, které by se mohly s těmito částmi dotknout při úderu blesku nebo poruše trolejového vedení. Svodič má vysoký vnitřní odpor, pokud je přiložené napětí menší než jeho specifikovaná jmenovitá hodnota (UV DC), a vede, když je tato úroveň překročena. V případě poruchy vzniklé v důsledku spojení mezi živou částí trakčního napájecího zdroje a vodivým prvkem neúmyslně připojeným k zpětnému obvodu svodič chrání před dotykovým napětím, protože vede a způsobuje odpojení napájení. Dle ČSN EN 50122-1 ed. 2: 2011 se tento typ svodiče doporučuje především pro spojení mezi chráněnou částí a zpětným vedením trakčního vedení nebo v oblasti sběrače proudu, který může být v kontaktu s vodičem nebo poškozeným sběračem proudu; také - na nosných stožárových konstrukcích, které mohou být pod napětím po poruše izolace. Když aplikované napětí opět klesne pod stanovenou hodnotu jmenovité úrovně, svodič se vrátí do nevodivého stavu.
