Výrobce: DetasUltra

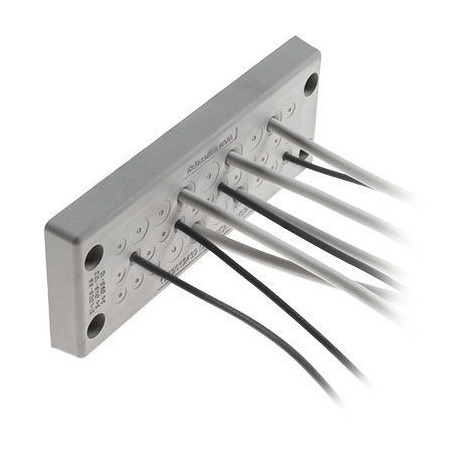

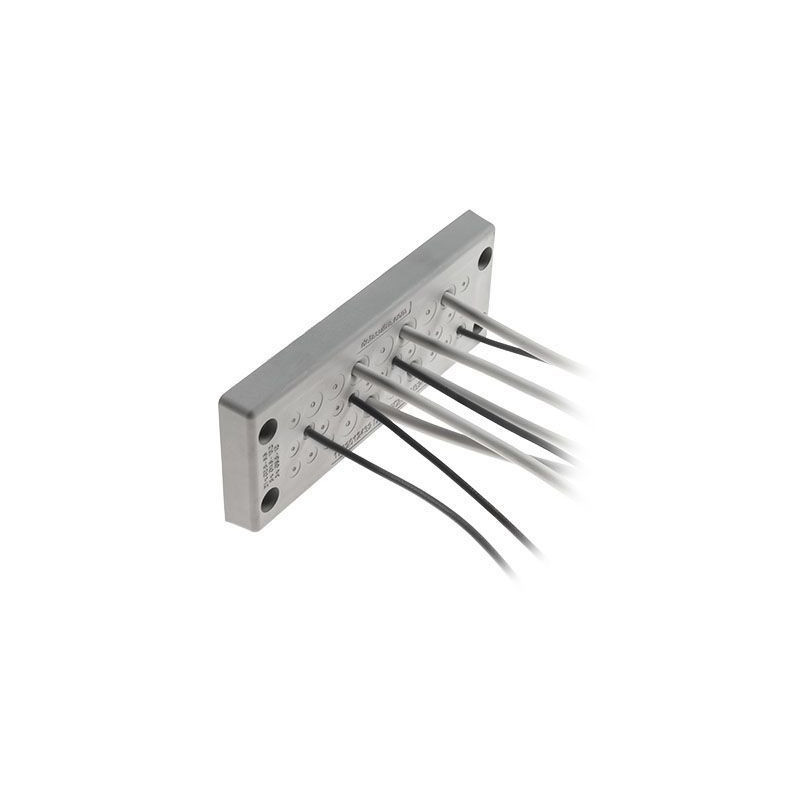

DES PDM 24A/42G - Vstupní desky pro kabely

  • 1732312442
  • Typ produktu Kabelové průchodky
  • Rozměry 148,6 x 59,6

DES PDM 24 cable entry plates are an economical and reliable alternative to standard industrial cable glands.

  • For large number cables without connectors
  • High strain relief thanks to the double membrane
  • Cost efficient solution
  • High water protection (IP65-66)
  • NEMA 4X certified*

*4X for indoor use only

  • Material: TPE + PA
  • Flammability: UL94-V0, self-extinguishing
  • Temperature: -40°C... +105°C (static)
  • Properties:halogen-free, silicone-free
Model Code Dimensions [mm] Cut-out Dimensions [mm] No. cables - Ø cables [mm]
DES PDM 24/3G 1732012403 112 x 36 148,6 x 59,6 3 - 18 / 26
DES PDM 24/12G 1732012412 112 x 36 148,6 x 59,6 12 - 9 / 16
DES PDM 24/14G 1732012414 112 x 36 148,6 x 59,6 10 - 2,8 / 6,5
4 - 14,5 / 22
DES PDM 24/15G 1732012415 112 x 36 148,6 x 59,6 15 - 6,8 / 12
DES PDM 24/16G 1732012416 112 x 36 148,6 x 59,6 8 - 2,8 / 6,5
4 - 4,4 / 9,7
2 - 8,6 / 16,2
2 - 14,5 / 22
DES PDM 24/17G 1732012417 112 x 36 148,6 x 59,6 6 - 2,8 / 6,5
6 - 4,6 / 10,2
5 - 8,6 / 16,2
DES PDM 24/124G 1732012421 112 x 36 148,6 x 59,6 120 - 1,75 / 4,7
4 - 2,3 / 6
DES PDM 24/25G 1732012425 112 x 36 148,6 x 59,6 12 - 2,8 / 6,5
7 - 4,4 / 9,7
6 - 6,8 / 12
DES PDM 24/26G 1732012426 112 x 36 148,6 x 59,6 26 - 4,6 / 10
DES PDM 24/32G 1732012432 112 x 36 148,6 x 59,6 21 - 2,8 / 6,5
8 - 4,6 / 10,2
3 - 6,8 / 12
DES PDM 24/42G 1732012442 112 x 36 148,6 x 59,6 42 - 2,8 / 6,5
DES PDM 24/3B 1732013403 112 x 36 148,6 x 59,6 3 - 18 / 26
DES PDM 24/12B 1732013412 112 x 36 148,6 x 59,6 12 - 9 / 16
DES PDM 24/14B 1732013415 112 x 36 148,6 x 59,6 10 - 2,8 / 6,5
4 - 14,5 / 22
DES PDM 24/15B 1732013416 112 x 36 148,6 x 59,6 15 - 6,8 / 12
DES PDM 24/16B 1732013417 112 x 36 148,6 x 59,6 8 - 2,8 / 6,5
4 - 4,4 / 9,7
2 - 8,6 / 16,2
2 - 14,5 / 22
DES PDM 24/17B 1732013418 112 x 36 148,6 x 59,6 6 - 2,8 / 6,5
6 - 4,6 / 10,2
5 - 8,6 / 16,2
DES PDM 24/25B 1732013426 112 x 36 148,6 x 59,6 12 - 2,8 / 6,5
7 - 4,4 / 9,7
6 - 6,8 / 12
DES-PDM 24/26B 1732013427 112 x 36 148,6 x 59,6 26 - 4,6 / 10
DES PDM 24/32B 1732013433 112 x 36 148,6 x 59,6 21 - 2,8 / 6,5
8 - 4,6 / 10,2
3 - 6,8 / 12
DES PDM 24/42B 1732013443 112 x 36 148,6 x 59,6 42 - 2,8 / 6,5
DES PDM 24A/3G 1732312403 112 x 36 148,6 x 59,6 3 - 18/26
DES PDM 24A/12G 1732312412 112 x 36 148,6 x 59,6 12 - 9/16
DES PDM 24A/14G 1732312414 112 x 36 148,6 x 59,6 10 - 2,8 / 6,5
4 - 14,5 / 22
DES PDM 24A/15G 1732312415 112 x 36 148,6 x 59,6 15 - 6,8 / 12
DES PDM 24A/16G 1732312416 112 x 36 148,6 x 59,6 8 - 2,8 / 6,5
4 - 4,4 / 9,7
2 - 8,6 / 16,2
2 - 14,5 / 22
DES PDM 24A/17G 1732312417 112 x 36 148,6 x 59,6 6 - 2,8 / 6,5
6 - 4,6 / 10,2
5 - 8,6 / 16,2
DES PDM 24A/25G 1732312425 112 x 36 148,6 x 59,6 12 - 2,8 / 6,5
7 - 4,4 / 9,7
6 - 6,8 / 12
DES PDM 24A/26G 1732312426 112 x 36 148,6 x 59,6 26 - 4,6 / 10
DES PDM 24A/32G 1732312432 112 x 36 148,6 x 59,6 21 - 2,8 / 6,5
8 - 4,6 / 10,2
3 - 6,8 / 12
DES PDM 24A/42G 1732312442 112 x 36 148,6 x 59,6 42 - 2,8 / 6,5
DES PDM 24A/124G 1732312445 112 x 36 148,6 x 59,6 120 - 1,75 / 4,7
4 - 2,3 / 6
DES PDM 24A/3B 1732313403 112 x 36 148,6 x 59,6 3 - 18 / 26
DES PDM 24A/12B 1732313412 112 x 36 148,6 x 59,6 12 - 9 / 16
DES PDM 24A/14B 1732313414 112 x 36 148,6 x 59,6 10 - 2,8 / 6,5
4 - 14,5 / 22
DES PDM 24A/15B 1732313415 112 x 36 148,6 x 59,6 15 - 6,8 / 12
DES PDM 24A/16B 1732313416 112 x 36 148,6 x 59,6 8 - 2,8 / 6,5
4 - 4,4 / 9,7
2 - 8,6 / 16,2
2 - 14,5 / 22
DES PDM 24A/17B 1732313417 112 x 36 148,6 x 59,6 6 - 2,8 / 6,5
6 - 4,6 / 10,2
5 - 8,6 / 16,2
DES PDM 24A/25B 1732313425 112 x 36 148,6 x 59,6 12 - 2,8 / 6,5
7 - 4,4 / 9,7
6 - 6,8 / 12
DES PDM 24A/26B 1732313426 112 x 36 148,6 x 59,6 26 - 4,6 / 10
DES PDM 24A/32B 1732313432 112 x 36 148,6 x 59,6 21 - 2,8 / 6,5
8 - 4,6 / 10,2
3 - 6,8 / 12
DES PDM 24A/42B 1732313442 112 x 36 148,6 x 59,6 42 - 2,8 / 6,5
