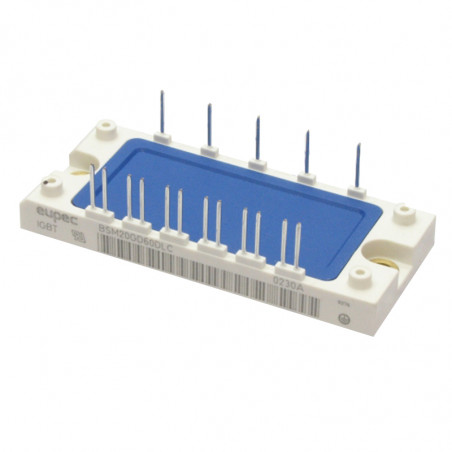

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu
please use latin characters
Scheme | Type | VCES [V] | Ic [A] | VCE sat Tvj=25°C [V] | Ptot [W] | Casing |
---|---|---|---|---|---|---|
600V | ||||||
Standard | ||||||
BSM20GD60DLC | 600 | 20 | 1,95 | 125 | IS2 | |
BSM20GD60DLCE3224 | 600 | 20 | 1,95 | 125 | IS3 | |
BSM30GD60DLC | 600 | 30 | 1,95 | 135 | IS2 | |
BSM30GD60DLCE3224 | 600 | 30 | 1,95 | 135 | IS3 | |
BSM50GD60DLC | 600 | 50 | 1,95 | 250 | IS3 | |
BSM50GD60DLCE3226 | 600 | 50 | 1,95 | 250 | IS2 | |
BSM75GD60DLC | 600 | 75 | 1,95 | 330 | IS3 | |
BSM100GD60DLC | 600 | 100 | 1,95 | 430 | 153 | |
BSM150GD60DLC | 600 | 150 | 1,95 | 570 | IS8 | |
BSM200GD60DLC | 600 | 200 | 1,95 | 700 | IS8 | |
Standard | ||||||
BSM50GB60DLC | 600 | 50 | 1,95 | 280 | IS4 | |
BSM75GB60DLC | 600 | 75 | 1,95 | 355 | IS4 | |
BSM100GB60DLC | 600 | 100 | 1,95 | 445 | IS4 | |
BSM150GB60DLC | 600 | 150 | 1,95 | 595 | IS4 | |
BSM200GB60DLC | 600 | 200 | 1,95 | 730 | IS4 | |
BSM300GB60DLC | 600 | 300 | 1,95 | 1250 | IS5a | |
1200V | ||||||
Standard 2. Generation | ||||||
BSM10GD120DN2 | 1200 | 10 | 2,7 | 2,7 | IS2 | |
BSM10GD120DN2E3224 | 1200 | 10 | 2,7 | 80 | IS3 | |
BSM15GD120DN2 | 1200 | 15 | 2,5 | 145 | IS2 | |
BSM15GD120DN2E3224 | 1200 | 15 | 2,5 | 145 | IS3 | |
BSM25GD120DN2 | 1200 | 25 | 2,5 | 200 | IS2 | |
BSM25GD120DN2E3224 | 1200 | 25 | 2,5 | 200 | IS3 | |
BSM35GD120DN2 | 1200 | 35 | 2,7 | 280 | IS2 | |
BSM35GD120DN2E3224 | 1200 | 35 | 2,7 | 280 | IS3 | |
BSM50GD120DN2 | 1200 | 50 | 2,5 | 350 | IS3 | |
BSM50GD120DN2E3226 | 1200 | 50 | 2,5 | 350 | IS2 | |
BSM50GD120DN2G | 1200 | 50 | 2,5 | 400 | IS8 | |
BSM75GD120DN2 | 1200 | 75 | 2,5 | 520 | IS8 | |
BSM100GD120DN2 | 1200 | 100 | 2,5 | 680 | IS8 | |
Low Loss 2. Generation | ||||||
BSM15GD120DLCE3224 | 1200 | 15 | 2,1 | 145 | IS3 | |
BSM25GD120DLCE3224 | 1200 | 25 | 2,1 | 200 | IS3 | |
BSM35GD120DLCE3224 | 1200 | 35 | 2,1 | 280 | IS3 | |
BSM50GD120DLC | 1200 | 50 | 2,1 | 350 | IS3 | |
BSM75GD120DLC | 1200 | 75 | 2,1 | 500 | IS8 | |
BSM100GD120DLC | 1200 | 100 | 2,1 | 650 | IS8 | |
IGBT3 | ||||||
FS25R12KE3G 1) | 1200 | 25 | 1,7 | 150 | IS3a | |
FS35R12KE3G 1) | 1200 | 35 | 1,7 | 200 | IS3a | |
FS50R12KE3 1) | 1200 | 50 | 1,7 | 270 | IS3a | |
FS75R12KE3 1) | 1200 | 75 | 1,7 | 350 | IS3a | |
FS75R12KE3G 1) | 1200 | 75 | 1,7 | 350 | IS8a | |
FS100R12KE3 1) | 1200 | 100 | 1,7 | 500 | IS8a | |
FS150R12KE3 1) | 1200 | 150 | 1,7 | 650 | IS8a | |
Short Tail (fast) | ||||||
FS75R12KS4 | 1200 | 75 | 32 | 500 | IS8 | |
FS100R12KS4 | 1200 | 100 | 3,2 | 610 | IS8 | |
1200V | ||||||
Standard 2 Generation | ||||||
BSM100GT120DN2 | 1200 | 100 | 2,5 | 680 | IS9 | |
BSM150GT120DN2 | 1200 | 150 | 2,5 | 1250 | IS9 | |
BSM200GT120DN2 | 1200 | 200 | 2,1 | 1400 | IS9 | |
Low Loss 2. Generation | ||||||
BSM150GT120DLC | 1200 | 150 | 2,1 | 1000 | IS9 | |
BSM200GT120DLC | 1200 | 200 | 2,1 | 1300 | IS9 | |
Standard 2. Generation | ||||||
BSM25GB120DN2 | 1200 | 25 | 2,5 | 200 | IS4 | |
BSM35GB120DN2 | 1200 | 35 | 2,7 | 280 | IS4 | |
BSM50GB120DN2 | 1200 | 50 | 2,5 | 400 | IS4 | |
BSM75GB120DN2 | 1200 | 75 | 2,5 | 625 | IS4 | |
BSM100GB120DN2K | 1200 | 100 | 2,5 | 700 | IS4 | |
BSM100GB120DN2 | 1200 | 100 | 2,5 | 800 | IS5a | |
BSM150GB120DN2 | 200 | 150 | 2,5 | 1250 | IS5a | |
BSM200GB120DN2 | 1200 | 200 | 2,5 | 1400 | IS5a | |
Low Loss 2. Generation | ||||||
BSM35GB120DLC | 1200 | 35 | 2,1 | 340 | IS4 | |
BSM50GB120DLC | 1200 | 50 | 2,1 | 460 | IS4 | |
BSM75GB120DLC | 1200 | 75 | 2,1 | 690 | IS4 | |
BSM100GB120DLCK | 1200 | 100 | 2,1 | 830 | IS4 | |
BSM100GB120DLC | 1200 | 100 | 2,5 | 780 | IS5a | |
BSM150GB120DLC | 1200 | 150 | 2,1 | 1200 | IS5a | |
BSM200GB120DLC | 1200 | 200 | 2,1 | 1300 | IS5a | |
BSM300GB120DLC | 1200 | 300 | 2,1 | 2500 | IS5a | |
IGBT3 | ||||||
FF150R12KE3G 1) | 1200 | 150 | 1,7 | 780 | IS5a | |
FF200R12KE3 1) | 1200 | 200 | 1,7 | 1040 | IS5a | |
FF300R12KE3 1) | 1200 | 300 | 1,7 | 1470 | IS5a | |
ShortTail (fast) | ||||||
FF100R12KS4 | 1200 | 100 | 3,2 | 780 | IS5a | |
FF150R12KS4 | 1200 | 150 | 3,2 | 1200 | IS5a | |
FF200R12KS4 | 1200 | 200 | 3,2 | 1400 | IS5a | |
FF300R12KS4 1) | 1200 | 300 | on request | on request | IS5a | |
Standard 2. Generation | ||||||
BSM25GAL120DN2 | 1200 | 25 | 2,5 | 200 | IS4 | |
BSM50GAL120DN2 | 1200 | 50 | 2,5 | 400 | IS4 | |
BSM75GAL120DN2 | 1200 | 75 | 2,5 | 625 | IS4 | |
BSM100GAL120DN2 | 1200 | 100 | 2,5 | 800 | IS5 | |
BSM150GAL120DN2 | 1200 | 150 | 2,5 | 1250 | IS5 | |
BSM200GAL120DN2 | 1200 | 200 | 2,5 | 1400 | IS5 | |
Low Loss 2. Generation | ||||||
BSM100GAL120DLCK | 1200 | 100 | 2,1 | 830 | IS4 | |
BSM150GAL120DLC | 1200 | 150 | 2,1 | 1200 | IS5 | |
BSM200GAL120DLC | 1200 | 200 | 2,1 | 1300 | IS5 | |
BSM300GAL120DLC | 1200 | 300 | 2,1 | 2500 | IS5 | |
IGBT3 | ||||||
FD200R12KE3 1) | 1200 | 200 | 1,7 | 1040 | IS5a | |
FD300R12KE3 1) | 1200 | 300 | 1,7 | 1470 | IS5a | |
Standard 2. Generation | ||||||
BSM75GAR120DN2 | 1200 | 75 | 2,5 | 625 | IS4 | |
BSM100GAR120DN2 | 1200 | 100 | 2,5 | 800 | IS5 | |
BSM150GAR120DN2 | 1200 | 150 | 2,5 | 1250 | IS5 | |
BSM200GAR120DN2 | 1200 | 200 | 2,5 | 1400 | IS5 | |
Low Loss 2. Generation | ||||||
BSM300GAR120DLC | 1200 | 300 | 2,1 | 2500 | IS5 | |
IGBT3 | ||||||
DF200R12KE3 1) | 1200 | 200 | 1,7 | 1040 | IS5a | |
DF300R12KE3 1) | 1200 | 300 | !,7 | 1470 | IS5a | |
1200V | ||||||
Standard 2. Generation | ||||||
BSM200GA120DN2 | 1200 | 200 | 2,5 | 1550 | IS6a | |
BSM200GA120DN2S | 1200 | 200 | 2,5 | 1550 | IS1Oa | |
BSM300GA120DN2 | 1200 | 300 | 2,5 | 2500 | IS6a | |
BSM300GA120DN2S | 1200 | 300 | 2,5 | 2500 | IS1Oa | |
BSM300GA120DN2E3166 | 1200 | 300 | 2,5 | 2500 | IS6a | |
BSM400GA120DN2 | 1200 | 400 | 2,5 | 2700 | IS6a | |
BSM400GA120DN2S | 1200 | 400 | 2,5 | 2700 | IS1Oa | |
Low Loss 2. Generation | ||||||
BSM200GA120DLC | 1200 | 200 | 2,1 | 1470 | IS6a | |
BSM200GA120DLCS | 1200 | 200 | 2,1 | 1470 | IS1Oa | |
BSM300GA120DLC | 1200 | 300 | 2,1 | 2270 | IS6a | |
BSM300GA120DLCS | 1200 | 300 | 2,1 | 2270 | IS1Oa | |
BSM400GA120DLC | 1200 | 400 | 2,1 | 2500 | IS6a | |
BSM400GA120DLCS | 1200 | 400 | 2,1 | 2500 | IS1Oa | |
IGBT3 | ||||||
FZ300R12KE3G 1) | 1200 | 300 | 1,7 | 1470 | IS6a | |
FZ300R12KE3GS 1) | 1200 | 300 | 1,7 | 1470 | IS1Oa | |
FZ400R12KE3 1) | 1200 | 400 | 1,7 | 2250 | IS6a | |
FZ400R12KE3S 1) | 1200 | 400 | 1,7 | 2250 | IS1Oa | |
FZ600R12KE3 1) | 1200 | 600 | 1,7 | 2500 | IS6a | |
FZ600R12KE3S 1) | 1200 | 600 | 1,7 | 2500 | IS1Oa | |
Short Tail (fast) | ||||||
FZ400R12KS4 | 1200 | 400 | 3,2 | 2500 | IS6a | |
FZ600R12KS4 1) | 1200 | 600 | on request | on request | IS6a | |
1700V | ||||||
Low Loss | ||||||
BSM50GD170DL 2) | 1700 | 50 | 2,7 | 480 | IS8 | |
BSM75GD170DL 2) | 1700 | 75 | 2,7 | 625 | IS8 | |
Low Loss | ||||||
BSM100GT170DL 2) | 1700 | 100 | 2,7 | 960 | IS9 | |
BSM150GT170DL 2) | 1700 | 150 | 2,7 | 1250 | IS9 | |
Standard | ||||||
BSM50GB170DN2 | 1700 | 50 | 3,4 | 500 | IS4 | |
BSM75GB170DN2 | 1700 | 75 | 3,4 | 625 | IS4 | |
BSM100GB170DN2 | 1700 | 100 | 3,4 | 1000 | IS5a | |
BSM150GB170DN2 | 1700 | 150 | 3,4 | 1250 | IS5a | |
Low Loss | ||||||
BSM100GB170DLC | 1700 | 100 | 2,7 | 960 | IS5a | |
BSM150GB170DLC | 1700 | 150 | 2,7 | 1250 | IS5a | |
BSM200GB170DLC | 1700 | 200 | 2,7 | 1660 | IS5a | |
Standard | ||||||
BSM200GA170DN2 | 1700 | 200 | 3,4 | 1750 | IS6a | |
BSM200GA170DN2S | 1700 | 200 | 3,4 | 1750 | IS1Oa | |
BSM300GA170DN2 | 1700 | 300 | 3,4 | 2500 | IS6a | |
BSM300GA170DN2S | 1700 | 300 | 3,4 | 2500 | IS1Oa | |
Low Loss | ||||||
BSM200GA170DLC | 1700 | 200 | 2,7 | 1920 | IS6a | |
BSM300GA170DLC | 1700 | 300 | 2,7 | 2500 | IS6a | |
BSM400GA170DLC | 1700 | 400 | 2,7 | 3120 | IS6a |
1) new types
2) do not use in new projects
Zašlete dotaz
Máte zájem o tento produkt? Potřebujete další informace nebo individuální ceny?
Kontaktujte nás
ZEPTEJTE SE O PRODUKT
close
Zpráva úspěšně odeslána.
ZEPTEJTE SE O PRODUKT
close
musíš být přihlášen
Scheme | Type | VCES [V] | Ic [A] | VCE sat Tvj=25°C [V] | Ptot [W] | Casing |
---|---|---|---|---|---|---|
600V | ||||||
Standard | ||||||
BSM20GD60DLC | 600 | 20 | 1,95 | 125 | IS2 | |
BSM20GD60DLCE3224 | 600 | 20 | 1,95 | 125 | IS3 | |
BSM30GD60DLC | 600 | 30 | 1,95 | 135 | IS2 | |
BSM30GD60DLCE3224 | 600 | 30 | 1,95 | 135 | IS3 | |
BSM50GD60DLC | 600 | 50 | 1,95 | 250 | IS3 | |
BSM50GD60DLCE3226 | 600 | 50 | 1,95 | 250 | IS2 | |
BSM75GD60DLC | 600 | 75 | 1,95 | 330 | IS3 | |
BSM100GD60DLC | 600 | 100 | 1,95 | 430 | 153 | |
BSM150GD60DLC | 600 | 150 | 1,95 | 570 | IS8 | |
BSM200GD60DLC | 600 | 200 | 1,95 | 700 | IS8 | |
Standard | ||||||
BSM50GB60DLC | 600 | 50 | 1,95 | 280 | IS4 | |
BSM75GB60DLC | 600 | 75 | 1,95 | 355 | IS4 | |
BSM100GB60DLC | 600 | 100 | 1,95 | 445 | IS4 | |
BSM150GB60DLC | 600 | 150 | 1,95 | 595 | IS4 | |
BSM200GB60DLC | 600 | 200 | 1,95 | 730 | IS4 | |
BSM300GB60DLC | 600 | 300 | 1,95 | 1250 | IS5a | |
1200V | ||||||
Standard 2. Generation | ||||||
BSM10GD120DN2 | 1200 | 10 | 2,7 | 2,7 | IS2 | |
BSM10GD120DN2E3224 | 1200 | 10 | 2,7 | 80 | IS3 | |
BSM15GD120DN2 | 1200 | 15 | 2,5 | 145 | IS2 | |
BSM15GD120DN2E3224 | 1200 | 15 | 2,5 | 145 | IS3 | |
BSM25GD120DN2 | 1200 | 25 | 2,5 | 200 | IS2 | |
BSM25GD120DN2E3224 | 1200 | 25 | 2,5 | 200 | IS3 | |
BSM35GD120DN2 | 1200 | 35 | 2,7 | 280 | IS2 | |
BSM35GD120DN2E3224 | 1200 | 35 | 2,7 | 280 | IS3 | |
BSM50GD120DN2 | 1200 | 50 | 2,5 | 350 | IS3 | |
BSM50GD120DN2E3226 | 1200 | 50 | 2,5 | 350 | IS2 | |
BSM50GD120DN2G | 1200 | 50 | 2,5 | 400 | IS8 | |
BSM75GD120DN2 | 1200 | 75 | 2,5 | 520 | IS8 | |
BSM100GD120DN2 | 1200 | 100 | 2,5 | 680 | IS8 | |
Low Loss 2. Generation | ||||||
BSM15GD120DLCE3224 | 1200 | 15 | 2,1 | 145 | IS3 | |
BSM25GD120DLCE3224 | 1200 | 25 | 2,1 | 200 | IS3 | |
BSM35GD120DLCE3224 | 1200 | 35 | 2,1 | 280 | IS3 | |
BSM50GD120DLC | 1200 | 50 | 2,1 | 350 | IS3 | |
BSM75GD120DLC | 1200 | 75 | 2,1 | 500 | IS8 | |
BSM100GD120DLC | 1200 | 100 | 2,1 | 650 | IS8 | |
IGBT3 | ||||||
FS25R12KE3G 1) | 1200 | 25 | 1,7 | 150 | IS3a | |
FS35R12KE3G 1) | 1200 | 35 | 1,7 | 200 | IS3a | |
FS50R12KE3 1) | 1200 | 50 | 1,7 | 270 | IS3a | |
FS75R12KE3 1) | 1200 | 75 | 1,7 | 350 | IS3a | |
FS75R12KE3G 1) | 1200 | 75 | 1,7 | 350 | IS8a | |
FS100R12KE3 1) | 1200 | 100 | 1,7 | 500 | IS8a | |
FS150R12KE3 1) | 1200 | 150 | 1,7 | 650 | IS8a | |
Short Tail (fast) | ||||||
FS75R12KS4 | 1200 | 75 | 32 | 500 | IS8 | |
FS100R12KS4 | 1200 | 100 | 3,2 | 610 | IS8 | |
1200V | ||||||
Standard 2 Generation | ||||||
BSM100GT120DN2 | 1200 | 100 | 2,5 | 680 | IS9 | |
BSM150GT120DN2 | 1200 | 150 | 2,5 | 1250 | IS9 | |
BSM200GT120DN2 | 1200 | 200 | 2,1 | 1400 | IS9 | |
Low Loss 2. Generation | ||||||
BSM150GT120DLC | 1200 | 150 | 2,1 | 1000 | IS9 | |
BSM200GT120DLC | 1200 | 200 | 2,1 | 1300 | IS9 | |
Standard 2. Generation | ||||||
BSM25GB120DN2 | 1200 | 25 | 2,5 | 200 | IS4 | |
BSM35GB120DN2 | 1200 | 35 | 2,7 | 280 | IS4 | |
BSM50GB120DN2 | 1200 | 50 | 2,5 | 400 | IS4 | |
BSM75GB120DN2 | 1200 | 75 | 2,5 | 625 | IS4 | |
BSM100GB120DN2K | 1200 | 100 | 2,5 | 700 | IS4 | |
BSM100GB120DN2 | 1200 | 100 | 2,5 | 800 | IS5a | |
BSM150GB120DN2 | 200 | 150 | 2,5 | 1250 | IS5a | |
BSM200GB120DN2 | 1200 | 200 | 2,5 | 1400 | IS5a | |
Low Loss 2. Generation | ||||||
BSM35GB120DLC | 1200 | 35 | 2,1 | 340 | IS4 | |
BSM50GB120DLC | 1200 | 50 | 2,1 | 460 | IS4 | |
BSM75GB120DLC | 1200 | 75 | 2,1 | 690 | IS4 | |
BSM100GB120DLCK | 1200 | 100 | 2,1 | 830 | IS4 | |
BSM100GB120DLC | 1200 | 100 | 2,5 | 780 | IS5a | |
BSM150GB120DLC | 1200 | 150 | 2,1 | 1200 | IS5a | |
BSM200GB120DLC | 1200 | 200 | 2,1 | 1300 | IS5a | |
BSM300GB120DLC | 1200 | 300 | 2,1 | 2500 | IS5a | |
IGBT3 | ||||||
FF150R12KE3G 1) | 1200 | 150 | 1,7 | 780 | IS5a | |
FF200R12KE3 1) | 1200 | 200 | 1,7 | 1040 | IS5a | |
FF300R12KE3 1) | 1200 | 300 | 1,7 | 1470 | IS5a | |
ShortTail (fast) | ||||||
FF100R12KS4 | 1200 | 100 | 3,2 | 780 | IS5a | |
FF150R12KS4 | 1200 | 150 | 3,2 | 1200 | IS5a | |
FF200R12KS4 | 1200 | 200 | 3,2 | 1400 | IS5a | |
FF300R12KS4 1) | 1200 | 300 | on request | on request | IS5a | |
Standard 2. Generation | ||||||
BSM25GAL120DN2 | 1200 | 25 | 2,5 | 200 | IS4 | |
BSM50GAL120DN2 | 1200 | 50 | 2,5 | 400 | IS4 | |
BSM75GAL120DN2 | 1200 | 75 | 2,5 | 625 | IS4 | |
BSM100GAL120DN2 | 1200 | 100 | 2,5 | 800 | IS5 | |
BSM150GAL120DN2 | 1200 | 150 | 2,5 | 1250 | IS5 | |
BSM200GAL120DN2 | 1200 | 200 | 2,5 | 1400 | IS5 | |
Low Loss 2. Generation | ||||||
BSM100GAL120DLCK | 1200 | 100 | 2,1 | 830 | IS4 | |
BSM150GAL120DLC | 1200 | 150 | 2,1 | 1200 | IS5 | |
BSM200GAL120DLC | 1200 | 200 | 2,1 | 1300 | IS5 | |
BSM300GAL120DLC | 1200 | 300 | 2,1 | 2500 | IS5 | |
IGBT3 | ||||||
FD200R12KE3 1) | 1200 | 200 | 1,7 | 1040 | IS5a | |
FD300R12KE3 1) | 1200 | 300 | 1,7 | 1470 | IS5a | |
Standard 2. Generation | ||||||
BSM75GAR120DN2 | 1200 | 75 | 2,5 | 625 | IS4 | |
BSM100GAR120DN2 | 1200 | 100 | 2,5 | 800 | IS5 | |
BSM150GAR120DN2 | 1200 | 150 | 2,5 | 1250 | IS5 | |
BSM200GAR120DN2 | 1200 | 200 | 2,5 | 1400 | IS5 | |
Low Loss 2. Generation | ||||||
BSM300GAR120DLC | 1200 | 300 | 2,1 | 2500 | IS5 | |
IGBT3 | ||||||
DF200R12KE3 1) | 1200 | 200 | 1,7 | 1040 | IS5a | |
DF300R12KE3 1) | 1200 | 300 | !,7 | 1470 | IS5a | |
1200V | ||||||
Standard 2. Generation | ||||||
BSM200GA120DN2 | 1200 | 200 | 2,5 | 1550 | IS6a | |
BSM200GA120DN2S | 1200 | 200 | 2,5 | 1550 | IS1Oa | |
BSM300GA120DN2 | 1200 | 300 | 2,5 | 2500 | IS6a | |
BSM300GA120DN2S | 1200 | 300 | 2,5 | 2500 | IS1Oa | |
BSM300GA120DN2E3166 | 1200 | 300 | 2,5 | 2500 | IS6a | |
BSM400GA120DN2 | 1200 | 400 | 2,5 | 2700 | IS6a | |
BSM400GA120DN2S | 1200 | 400 | 2,5 | 2700 | IS1Oa | |
Low Loss 2. Generation | ||||||
BSM200GA120DLC | 1200 | 200 | 2,1 | 1470 | IS6a | |
BSM200GA120DLCS | 1200 | 200 | 2,1 | 1470 | IS1Oa | |
BSM300GA120DLC | 1200 | 300 | 2,1 | 2270 | IS6a | |
BSM300GA120DLCS | 1200 | 300 | 2,1 | 2270 | IS1Oa | |
BSM400GA120DLC | 1200 | 400 | 2,1 | 2500 | IS6a | |
BSM400GA120DLCS | 1200 | 400 | 2,1 | 2500 | IS1Oa | |
IGBT3 | ||||||
FZ300R12KE3G 1) | 1200 | 300 | 1,7 | 1470 | IS6a | |
FZ300R12KE3GS 1) | 1200 | 300 | 1,7 | 1470 | IS1Oa | |
FZ400R12KE3 1) | 1200 | 400 | 1,7 | 2250 | IS6a | |
FZ400R12KE3S 1) | 1200 | 400 | 1,7 | 2250 | IS1Oa | |
FZ600R12KE3 1) | 1200 | 600 | 1,7 | 2500 | IS6a | |
FZ600R12KE3S 1) | 1200 | 600 | 1,7 | 2500 | IS1Oa | |
Short Tail (fast) | ||||||
FZ400R12KS4 | 1200 | 400 | 3,2 | 2500 | IS6a | |
FZ600R12KS4 1) | 1200 | 600 | on request | on request | IS6a | |
1700V | ||||||
Low Loss | ||||||
BSM50GD170DL 2) | 1700 | 50 | 2,7 | 480 | IS8 | |
BSM75GD170DL 2) | 1700 | 75 | 2,7 | 625 | IS8 | |
Low Loss | ||||||
BSM100GT170DL 2) | 1700 | 100 | 2,7 | 960 | IS9 | |
BSM150GT170DL 2) | 1700 | 150 | 2,7 | 1250 | IS9 | |
Standard | ||||||
BSM50GB170DN2 | 1700 | 50 | 3,4 | 500 | IS4 | |
BSM75GB170DN2 | 1700 | 75 | 3,4 | 625 | IS4 | |
BSM100GB170DN2 | 1700 | 100 | 3,4 | 1000 | IS5a | |
BSM150GB170DN2 | 1700 | 150 | 3,4 | 1250 | IS5a | |
Low Loss | ||||||
BSM100GB170DLC | 1700 | 100 | 2,7 | 960 | IS5a | |
BSM150GB170DLC | 1700 | 150 | 2,7 | 1250 | IS5a | |
BSM200GB170DLC | 1700 | 200 | 2,7 | 1660 | IS5a | |
Standard | ||||||
BSM200GA170DN2 | 1700 | 200 | 3,4 | 1750 | IS6a | |
BSM200GA170DN2S | 1700 | 200 | 3,4 | 1750 | IS1Oa | |
BSM300GA170DN2 | 1700 | 300 | 3,4 | 2500 | IS6a | |
BSM300GA170DN2S | 1700 | 300 | 3,4 | 2500 | IS1Oa | |
Low Loss | ||||||
BSM200GA170DLC | 1700 | 200 | 2,7 | 1920 | IS6a | |
BSM300GA170DLC | 1700 | 300 | 2,7 | 2500 | IS6a | |
BSM400GA170DLC | 1700 | 400 | 2,7 | 3120 | IS6a |
1) new types
2) do not use in new projects
