Компактное отопление воздуходувка высокой эффективности CSF 032 1000 Вт

Компактный и высокопроизводительный тепловентилятор CSF 032 мощностью 1000 Вт

• Компактная конструкция
• Динамический нагрев PTC
• Двойная изоляция
• С предустановленным термостатом
• Быстрая установка

Высокопроизводительный тепловентилятор для предотвращения неисправностей, связанных с конденсацией, и термостабилизации внутренних и наружных распределительных щитов. Пластиковый корпус защищает от прямого контакта с горячей поверхностью нагревательного элемента и обеспечивает двойную изоляцию. Винтовые клеммы на передней панели вентилятора позволяют легко подключить внешний термостат. Вентилятор также может поставляться со встроенным термостатом, настроенным на заводе (тип CSF 032). CS 032 предназначен для монтажа на рейку TH35 или на вертикальную монтажную пластину (крепление винтами). Вентилятор, адаптированный для монтажа в нижней части распределительного щита, доступен по запросу.

Технические характеристики

Нагревательный элемент	PTC-элемент с ограничением температуры
Температура корпуса	макс. 80 °C (176 °F), без учета верхней крышки нагревательного элемента (при температуре окружающей среды 20 °C (68 °F))
Температура воздуха макс.	110 °C (212 °F), измерено на расстоянии 50 мм над выпускным отверстием
Защита от перегрева	Контакт отключения питания при отказе вентилятора, автоматический сброс
Осевой вентилятор с подшипниками	Производительность 63 м3/ч, свободное всасывание, срок службы 70 000 ч при 25 °C (77 °F)
Подключение	Вилка соответствует IEC320 C18
Защита от перегрузки по току	Встроенный сменный предохранитель с задержкой срабатывания 10 А
Корпус	Пластик UL94 V-0, черный
Монтаж	На DIN-рейку 35 мм, EN 60715 или винтами (M5), максимальный момент затяжки 2 Н·м
Рабочее положение	Вертикальное, выпуск воздуха вверх
Размеры	150,5 x 88 x 66 мм
Вес	Прибл. 0,5 кг
Температура эксплуатации/хранения	От -40 до +60 °C (от -40 до +140 °F) / от -40 до +70 °C (от -40 до +158 °F)
Влажность при эксплуатации/хранении	Макс. Относительная влажность 90% (без конденсации)
Класс защиты Тип I	IP20 / II (двойная изоляция)
Сертификаты	VDE + UL, файл № E234324 EAC

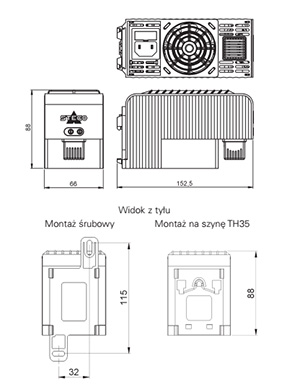

Размеры [мм]

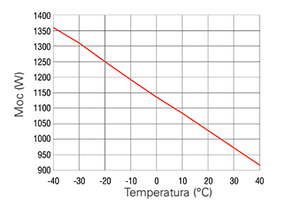

График зависимости тепловой мощности от температуры окружающей среды CSF 032

+25 °C (+77 °F)

Артикул Крепление TH35	Артикул Крепление винтами	Рабочее напряжение	Мощность нагрева¹	Макс. тока	Температура выключения ²	Температура включения ²
03201.0-00	03201.0-01	220–240 В переменного тока	1000 Вт	12 А	+15 °C (+59 °F)
03202.0-00	03202.0-01	220–240 В переменного тока	1000 Вт	12 А	+15 °C (+59 °F)	+5 °C (+41 °F)
03201.9-00	03201.9-01	Переменный ток 100-120 В	1000 Вт	18 А	+25 °C (+77 °F)	+15 °C (+59 °F)
03202.9-00	03202.9-01	100-120 В переменного тока	1000 Вт	18 А	+15 °C (+59 °F)	+5 °C (+41 °F)

¹ при температуре окружающей среды 25 °C (77 °F); ² Допуск ±5 K
