Производитель: EATON Bussmann

Ножевые промышленные вставки NH (WTN)

Применение:
Предохранительные ножевые промышленные вставки замедленного действия типа NH (WTN) употребляются в промышленных распределяющих системах, а также в распределительных устройствах низкого напряжения для защиты распределительных сетей низкого напряжения, а в версии aM также для электродвигателей.
Предохранительные вставки доступны для тока до 1600A (включительно), для цепей переменного тока до 500V AC, а также для цепей постоянного тока с напряжением до 440V DC. Предохранители соответствуют требованиям IEC269 и VDE 0636. Габариты соответствуют норме DIN 43.620.

Предохранители вставки aM предназначены специально для защиты электродвигателей. Номинальный ток встывки относится непосредственно к полному току нагрузки электродвигателя. Например: электродвигатель FLC=60A, предохранительная вставка = 63A с характеристикой aM (напр. 63NH00M)


Технические данные:
Размер c00

Обозначение
In + NHG000B
Номинальный ток для вставок gL/gG
2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 35A, 40A, 50A, 63A, 80A, 100A
Номинальный ток для силиконовых вставок aM
4A, 6A, 8A, 10A, 12A, 16A, 20A, 25A, 32A, 40A, 50A
Номинальное напряжение
500V AC
Количество в упаковке
3

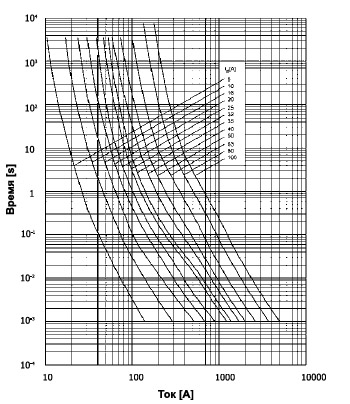

Временно-токовые характеристики для вставок gL/gG - рис 1.

Размер 00

Обозначение
In + NHG00B, In + NH00M
Номинальный ток для вставок gL/gG
125A, 160A
Номинальный ток для силиконовых вставок aM
63A, 80A, 100A
Номинальное напряжение
500V AC
Количество в упаковке
3
Временно-токовые характеристики для вставок gL/gG - рис. 2.

Размер 1

Обозначение
In + NHG01B, In + NH1M
Номинальный ток для вставок gL/gG
6A, 10A, 16A, 20A, 25A, 32A, 35A, 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 224A, 225A, 250A
Номинальный ток для силиконовых вставок aM
40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 250A
Номинальное напряжение
500V AC
Количество в упаковке
3
Временно-токовые характеристики для вставок gL/gG - рис. 3.

Размер 2

Обозначение
In + NHG02B, In + NH2M
Номинальный ток для вставок gL/gG
35A, 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 224A, 250A, 300A, 315A, 355A, 400A
Номинальный ток для силиконовых вставок aM
125A, 160A, 200A, 250A, 315A, 400A
Номинальное напряжение
500V AC
Количество в упаковке
3

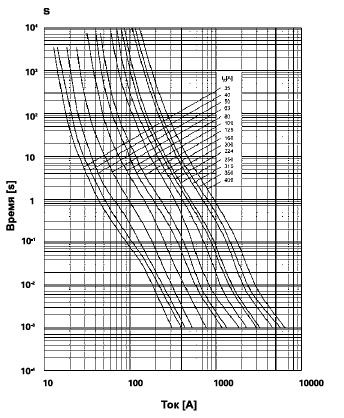

Временно-токовые характеристики для вставок gL/gG - рис. 4.

Размер 3

Обозначение
In + NHG03B, In + NH3M
Номинальный ток для вставок gL/gG
100A, 125A, 160A, 200A, 224A, 250A, 315A, 350A, 400A, 500A, 630A
Номинальный ток для силиконовых вставок aM
315A, 400A, 500A, 630A
Номинальное напряжение
500V AC
Количество в упаковке
3

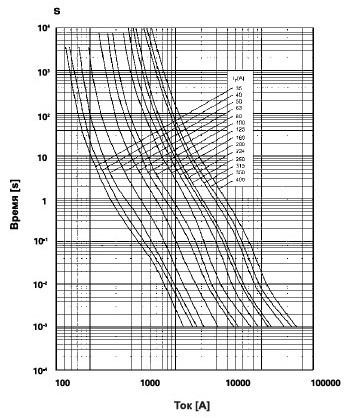

Временно-токовые характеристики для вставок gL/gG - рис. 5.

Размер 4A

Обозначение
In + NH4AG
Номинальный ток для вставок gL/gG
800A, 1000A, 1250A, 1600A
Номинальный ток для силиконовых вставок
500V AC
Количество в упаковке
3
Временно-токовые характеристики для вставок gL/gG - рис. 6.

Рис. 1

Рис. 3

Рис. 5
Рис. 2

Рис. 4

Рис. 6

Корпус

Размер A
[мм]
B
[мм]
B
[мм]
D
[мм]
E
[мм]
F
[мм]
G
[мм]
C00 49 78,5 15 21 35 41 6
00 49 78,5 15 30 35 48 6
1 68 135 20 41 40 53 6
2 68 150 25 51 48 61 6
3 68 150 32 72 60 76 6
4A 90 200 50 100 85 85 6
