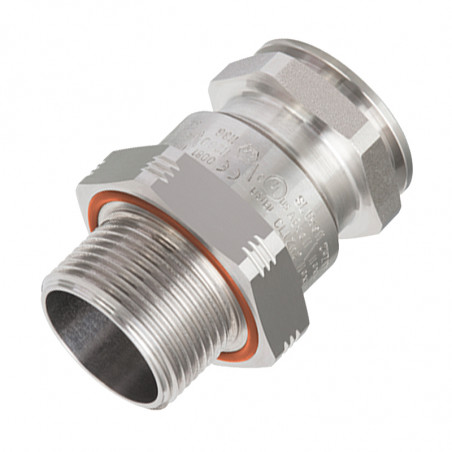

ADE-1F2 O-пръстен - метални кабелни жлези с вграден преден уплътнение за непрекъснат тел
ADE-1F2 O-пръстен - метални кабелни жлези с вграден преден уплътнение за непрекъснат тел

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: Eaton / CEAG

ADE-1F2 O-пръстен - метални кабелни жлези с вграден преден уплътнение за непрекъснат тел

ADE-1F2 О-пръстен - за неброниран кабел


Технически данни

Предназначение:

Работна температура:
ATEX сертификат:



IECEx сертификат:



Други сертификати:



Морска индустрия:


UL сертификат:

Неброниран кабел, плосък кабел,
Морски кабел тип P
-60°C до +140°C
INERIS12ATEX0032X
Зони 1 и 2, Групи IIA, IIB и IIC
Зони 21 и 22, Групи IIIA, IIIB и IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
IECEx INE 12.0025X
Зони 1 и 2, Групи IIA, IIB и IIC
Зони 21 и 22, Групи IIIA, IIIB и IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 до 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Съответства на DTS-01:1991
3DJN E310130, Клас I, Зона 11), AEx e II
ADE размери от 3 до 8, ½” до 1 ¼” NPT или ISO 20 до 40 с TC-ER-HL

3DJN E310130, Клас I, Зона 2*, AEx e II, EX e II
ADE размери от 3 до 17, ½” до 4” NPT или ISO 20 до 110 с небронирани кабели типове ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3LRC E314047 Клас I Зона 2*, AE|x e II, Ex e II
ADE размери 3 до 17, ½” до 4” NPT или ISO 20 до 110 с неброниран
морски кабел.

1) Може да се използва в Див. 2, при условие че корпусът не съдържа искрящи компоненти.






Материал

Уплътнението е изработено от никелиран месинг с повишена устойчивост на корозия.
Като алтернатива се предлагат и версии от неръждаема стомана AISI 316. Препоръчва се използването на подходяща смазка.
Характеристики

1. Интегрираният О-пръстен елиминира необходимостта от допълнително външно уплътнение.
2. Еластомерно уплътнение за осигуряване на подходящ IP рейтинг.
3. Вградена външна кабелна скоба за облекчаване на опъна.


Кодове и размери




* За заоблени ръбове умножете плоските размери по 1,1.

Серия Резба Диапазон Материал Опция
ADE10 M25 3 NPN
0 = XS NPN = никелиран месинг ПРАЗНО = няма опции
1 = S SSN = неръждаема стомана
2 = M
3 = L


ADE1OM203NPN 41 55
Таблица за избор ADE1O Размери на ADE1O ISO код ISO код на CAPRI NPT код NPT код на CAPRI
Размер на резбата Код на уплътнението Диапазон на уплътненията ISO/NPT A B L
(дължина)
ISO NPT Външно дроселиране
МИН-МАКС
M20 - 0 2.7-5.5 15 28 39.0 ADE1OM200NPN CAP836664V1 - -
M20 - 1 4.5-8.5 17 28 40.0 ADE1OM201NPN CAP836674V1 - -
M20 - 2 7.0-12.0 19 28 40.0 ADE1OM202NPN CAP836694V1 - -
M20 - 3 10.0-16.0 24 28 47.0 CAP836604V1 - -
M25 - 1 7.0-12.0 19 34 42.5 ADE1OM251NPN CAP836774V1 - -
M25 - 2 10.0-16.0 24 34 47 ADE1OM252NPN CAP836794V1 - -
M25 - 3 13.5-20.5 30 34 51.5 ADE1OM253NPN CAP836704V1 - -
M32 - 2 13.5-21.0 30 41 61.0 ADE1OM322NPN CAP836894V1 - -
M32 - 3 18.0-27.5 41 61.0 ADE1OM323NPN CAP836804V1 - -
M40 - 2 18.0-27.5 41 48 65.0 ADE1OM402NPN CAP836994V1 - -
M40 - 3 23.0-34.0 48 48 65.0 ADE1OM403NPN CAP836904V1 - -
M50 - 0 23.0-34.0 48 58 68.0 ADE1OM500NPN CAP837094V1 - -
M50 - 1 29.0-41.0 58 68.0 ADE1OM501NPN CAP837004V1 - -
M50 - 2 35.0-45.0 64 64 72.5 ADE1OM502NPN CAP837084V1 - -
M63 - 2 35.0-45.0 64 72 77.0 ADE1OM632NPN CAP837294V1 - -
M63 - 3 42.0-56.0 72 72 77.0 ADE1OM633NPN CAP837204V1 - -
