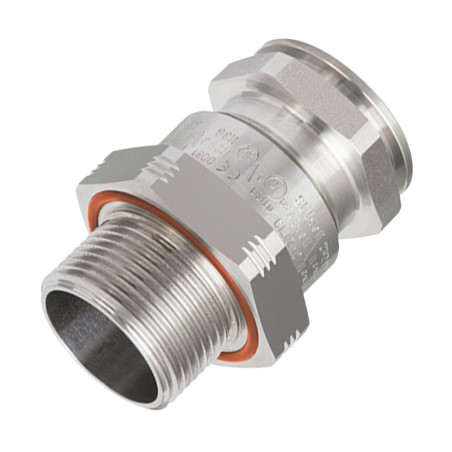

ADE-1F2 joint torique - glandes de câble en métal avec joint frontal intégré pour fil ininterrompu

Joint torique ADE-1F2 - pour câble non armé


Données techniques

Utilisation prévue :

Température de fonctionnement :
Certificat ATEX :



Certificat IECEx :



Autres certificats :



Industrie maritime :


Certificat UL :

Câble plat non armé,
Câble marin de type P
-60 °C à +140 °C
INERIS12ATEX0032X
Zones 1 et 2, groupes IIA, IIB et IIC
Zones 21 et 22, Groupes IIIA, IIIB et IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
IECEx INE 12.0025X
Zones 1 et 2, Groupes IIA, IIB et IIC
Zones 21 et 22, Groupes IIIA, IIIB et IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 à 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Conforme à la norme DTS-01:1991
3DJN E310130, Classe I, Zone 1, AEx e II
Tailles ADE 3 à 8, ½" à 1 ¼" NPT ou ISO 20 à 40 avec TC-ER-HL

3DJN E310130, Classe I, Zone 2*, AEx e II, EX e II
Tailles ADE 3 à 17, ½" à Raccord NPT 4" ou ISO 20 à 110 avec câbles non armés de types ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3LRC E314047 Classe I Zone 2*, AE|x e II, Ex e II
ADE tailles 3 à 17, ½" à 4" NPT ou ISO 20 à 110 avec câble marin non armé.

1) Peut être utilisé en Division 2, à condition que l'enceinte ne contienne aucun composant susceptible de produire des étincelles.






Matériau

Le presse-étoupe est en laiton nickelé, offrant une résistance accrue à la corrosion.
Des versions en acier inoxydable AISI 316 sont également disponibles. L'utilisation d'un lubrifiant adapté est recommandée.
Caractéristiques

1. Joint torique intégré éliminant le besoin d'un joint externe supplémentaire.
2. Joint en élastomère garantissant un indice de protection IP approprié.
3. Serre-câble externe intégré pour soulager la tension.


Codes et dimensions




* Pour les bords arrondis, multipliez les dimensions à plat par 1,1.

Série Fil Gamme Matériau Option
ADE10 M25 3 NPN
0 = XS NPN = laiton nickelé BLANK = aucune option
1 = S SSN = acier inoxydable
2 = M
3 = L


A B rowspan="2">L
(longueur)ADE1OM203NPN 41 55
Tableau de sélection ADE1O Dimensions ADE1O Code ISO Code ISO CAPRI Code NPT Code NPT CAPRI
Taille du filetage Plage de joints ISO/NPT
ISO NPT Limitation externe
MIN-MAX
M20 - 0 2,7-5,5 15 28 39.0 ADE1OM200NPN CAP836664V1 - -
M20 - 1 4,5-8,5 17 28 40,0 ADE1OM201NPN CAP836674V1 - -
M20 - 2 7.0-12.0 19 28 40.0 ADE1OM202NPN CAP836694V1 - -
M20 - 3 10.0-16.0 24 28 47.0 CAP836604V1 - -
M25 - 1 7.0-12.0 19 34 42.5 ADE1OM251NPN CAP836774V1 - -
M25 - 2 10.0-16.0 24 34 47 ADE1OM252NPN CAP836794V1 - -
M25 - 3 13,5-20,5 30 34 51,5 ADE1OM253NPN CAP836704V1 - -
M32 - 2 13,5-21,0 30 41 61,0 ADE1OM322NPN CAP836894V1 - -
M32 - 3 18.0-27.5 41 61.0 ADE1OM323NPN CAP836804V1 - -
M40 - 2 18.0-27.5 41 48 65.0 ADE1OM402NPN CAP836994V1 - -
M40 - 3 23.0-34.0 48 48 65.0 ADE1OM403NPN CAP836904V1 - -
M50 - 0 23.0-34.0 48 58 68.0 ADE1OM500NPN CAP837094V1 - -
M50 - 1 29.0-41.0 58 68.0 ADE1OM501NPN CAP837004V1 - -
M50 - 2 35.0-45.0 64 64 72.5 ADE1OM502NPN CAP837084V1 - -
M63 - 2 35.0-45.0 64 72 77.0 ADE1OM632NPN CAP837294V1 - -
M63 - 3 42.0-56.0 72 72 77.0 ADE1OM633NPN CAP837204V1 - -
