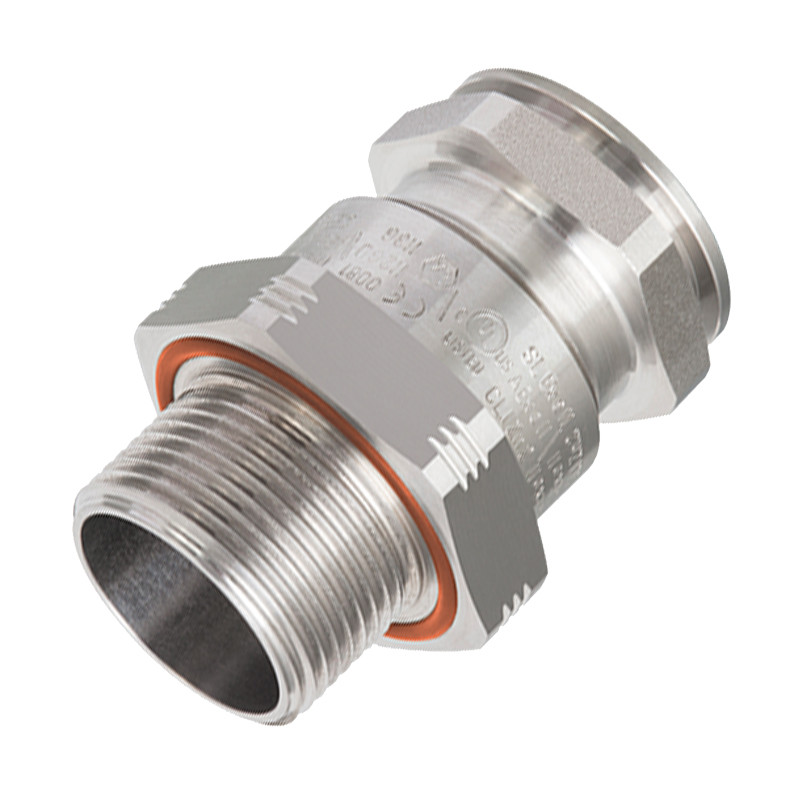

ADE-1F2 O-Ring - pentru cablu nearmat
ADE-1F2 O-Ring - pentru cablu nearmat

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Eaton / CEAG

ADE-1F2 O-Ring - pentru cablu nearmat

Inel O ADE-1F2 - pentru cablu nearmat


Date tehnice

Utilizare preconizată:

Temperatură de funcționare:
Certificat ATEX:



Certificat IECEx:



Alte certificate:



Industrie marină:


Certificat UL:

Cablu nearmat, cablu plat,
Cablu marin tip P
-60°C până la +140°C
INERIS12ATEX0032X
Zonele 1 și 2, Grupele IIA, IIB și IIC
Zonele 21 și 22, Grupele IIIA, IIIB și IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
IECEx INE 12.0025X
Zonele 1 și 2, Grupele IIA, IIB și IIC
Zonele 21 și 22, Grupele IIIA, IIIB și IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 până la 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Conform cu DTS-01:1991
3DJN E310130, Clasa I, Zona 11), AEx e II
Dimensiuni ADE de la 3 la 8, de la ½” la 1 ¼” NPT sau ISO 20 la 40 cu TC-ER-HL

3DJN E310130, Clasa I, Zona 2*, AEx e II, EX e II
Dimensiuni ADE de la 3 la 17, de la ½” la 4” NPT sau ISO 20 până la 110 cu cabluri nearmate tipurile ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3LRC E314047 Clasa I Zona 2*, AE|x e II, Ex e II
Mărimi ADE 3 până la 17, ½” până la 4” NPT sau ISO 20 până la 110 cu cablu marin nearmat.

1) Poate fi utilizat în Div. 2, presupunând că incinta nu conține componente care produc scântei.






Material

Presetupa este fabricată din alamă nichelată cu rezistență sporită la coroziune.
Versiunile din oțel inoxidabil AISI 316 sunt disponibile și ca alternativă. Se recomandă utilizarea unui lubrifiant adecvat.
Caracteristici

1. Inelul O integrat elimină necesitatea unei etanșări externe suplimentare.
2. Etanșare din elastomer pentru a asigura un grad de protecție IP corespunzător.
3. Clemă de cablu externă integrată pentru reducerea tensiunii.


Coduri și dimensiuni




* Pentru muchii rotunjite, înmulțiți dimensiunile plate cu 1,1.

Serie Fir Interval Material Opțiune
ADE10 M25 3 NPN
0 = XS NPN = alamă nichelată BLANK = fără opțiuni
1 = S SSN = oțel inoxidabil
2 = M
3 = L


ADE1OM203NPN 41 55
Tabel de selecție ADE1O Dimensiuni ADE1O Cod ISO Cod ISO CAPRI Cod NPT Cod NPT CAPRI
Dimensiunea filetului Cod etanșare Interval etanșare ISO/NPT A B L
(lungime)
ISO NPT Regulare externă
MIN-MAX
M20 - 0 2.7-5.5 15 28 39.0 ADE1OM200NPN CAP836664V1 - -
M20 - 1 4.5-8.5 2 7.0-12.0 19 28 40.0 ADE1OM202NPN CAP836694V1 - -
M20 - 3 10.0-16.0 24 28 47.0 CAP836604V1 - centru;">-
M25 - 1 7.0-12.0 19 34 42.5 ADE1OM251NPN CAP836774V1 - -
M25 - 2 10.0-16.0 24 34 47 centru;">ADE1OM252NPN CAP836794V1 - -
M25 - 3 13.5-20.5 30 34 30 41 61.0 ADE1OM322NPN CAP836894V1 - -
M32 - 3 18.0-27.5 41 61.0 ADE1OM323NPN CAP836804V1 - -
M40 - 2 18.0-27.5 41 48 65.0 ADE1OM402NPN CAP836994V1 -
- -
M50 - 0 23.0-34.0 48 58 68.0 ADE1OM500NPN CAP837094V1 - -
M50 - 1 29.0-41.0 58 68.0 ADE1OM501NPN CAP837004V1 - -
M50 - 2 35.0-45.0 64 centru;">64 72.5 ADE1OM502NPN CAP837084V1 - -
M63 - 2 35.0-45.0 64 72 77.0 ADE1OM632NPN CAP837294V1 - -
M63 - 3 42.0-56.0 72 72 77.0 ADE1OM633NPN CAP837204V1 - -
