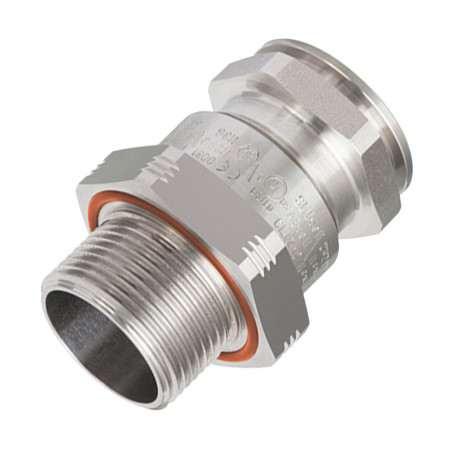

ADE-1F2 O-Ring - na przewód niezbrojony
  • ADE-1F2 O-Ring - na przewód niezbrojony

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: Eaton / CEAG

ADE-1F2 O-Ring - металеві кабельні залози з інтегрованою передньою прокладкою для безперервного дроту

ADE-1F2 O-Ring - na przewód niezbrojony


Dane techniczne

Przeznaczenie:

Temperatura pracy:
Certyfikat ATEX:




Certyfikat IECEx:



Inne certyfikaty:



Branża morska:


Certyfikat UL:

kabel niezbrojony, kabel płaski,
kabel morski typu P
-60°C do +140°C
INERIS12ATEX0032X
Strefy 1 i 2, Grupy IIA, IIB i IIC
Strefy 21 i 22, Grupy IIIA, IIIB i IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
IECEx INE 12.0025X
Strefy 1 i 2, Grupy IIA, IIB i IIC
Strefy 21 i 22, Grupy IIIA, IIIB i IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 do 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Zgodność z DTS-01:1991
3DJN E310130, Class I, Zone 11), AEx e II
Rozmiary ADE od 3 do 8, od ½” do 1 ¼” NPT lub ISO 20 do 40 z TC-ER-HL

3DJN E310130, Class I, Zone 2*, AEx e II, EX e II
Rozmiary ADE od 3 do 17, ½” do 4” NPT lub ISO 20 do 110 z kablami niezbrojonymi typu ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3LRC E314047 Class I Zone 2*, AE|x e II, Ex e II
Rozmiary ADE od 3 do 17, ½” do 4” NPT lub ISO 20 do 110 z niezbrojonym
przewodem morskim.

1) Można zastosować w Div. 2 przy założeniu, że obudowa nie zawiera podzespołów iskrzących.






Wykonanie

Dławnica wykonana z niklowanego mosiądzu o podwyższonej
odporności na korozję. Jako alternatywa dostępne są także
wykonania ze stali nierdzewnej AISI316. Zalecane jest stosowanie
odpowiedniego środka smarującego.
Charakterystyka

1. Zintegrowany O-Ring eliminuje potrzebę stosowania dodatkowej zewnętrznej uszczelki.
2. Uszczelnienie z elastomeru dla zapewnienia odpowiedniego stopnia ochrony IP.
3. Zintegrowany zewnętrzy zacisk kablowy ograniczający naprężenie.


Kody i wymiary




* Dla zaokrąglonych krawędzi wymiary płaskie
przemnożyć przez 1,1

Seria Gwint Zakres Materiał Opcja
ADE10 M25 3 NPN
    0 = XS NPN = niklowany mosiądz PUSTE = bez opcji
    1 = S SSN = stal nierdzewna
    2 = M
    3 = L


Tabela doboru ADE1O Wymiary ADE1O Kod ISO Kod ISO CAPRI Kod NPT Kod NPT CAPRI
Rozmiar gwintu Kod
uszczelnienia		 Zakres uszczelnienia ISO/NPT A B L
(dł.)
ISO NPT Zewnętrzne dławienie
MIN-MAX
M20 - 0 2,7-5,5 15 28 39,0 ADE1OM200NPN CAP836664V1 - -
M20 - 1 4,5-8,5 17 28 40,0 ADE1OM201NPN CAP836674V1 - -
M20 - 2 7,0-12,0 19 28 40,0 ADE1OM202NPN CAP836694V1 - -
M20 - 3 10,0-16,0 24 28 47,0 ADE1OM203NPN CAP836604V1 - -
M25 - 1 7,0-12,0 19 34 42,5 ADE1OM251NPN CAP836774V1 - -
M25 - 2 10,0-16,0 24 34 47 ADE1OM252NPN CAP836794V1 - -
M25 - 3 13,5-20,5 30 34 51,5 ADE1OM253NPN CAP836704V1 - -
M32 - 2 13,5-21,0 30 41 61,0 ADE1OM322NPN CAP836894V1 - -
M32 - 3 18,0-27,5 41 41 61,0 ADE1OM323NPN CAP836804V1 - -
M40 - 2 18,0-27,5 41 48 65,0 ADE1OM402NPN CAP836994V1 - -
M40 - 3 23,0-34,0 48 48 65,0 ADE1OM403NPN CAP836904V1 - -
M50 - 0 23,0-34,0 48 58 68,0 ADE1OM500NPN CAP837094V1 - -
M50 - 1 29,0-41,0 55 58 68,0 ADE1OM501NPN CAP837004V1 - -
M50 - 2 35,0-45,0 64 64 72,5 ADE1OM502NPN CAP837084V1 - -
M63 - 2 35,0-45,0 64 72 77,0 ADE1OM632NPN CAP837294V1 - -
M63 - 3 42,0-56,0 72 72 77,0 ADE1OM633NPN CAP837204V1 - -
