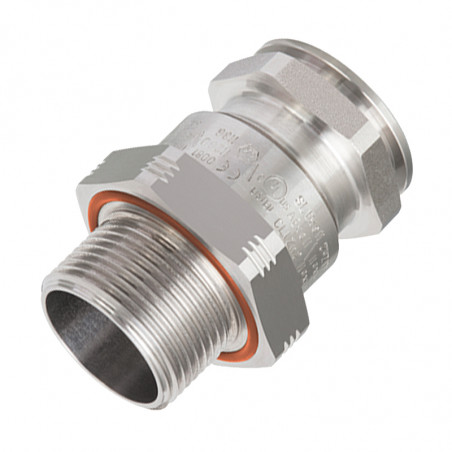

ADE-1F2 O-kroužek - kovové kabelové průchodky s integrovaným předním těsněním pro nepřerušovaný drát
ADE-1F2 O-kroužek - kovové kabelové průchodky s integrovaným předním těsněním pro nepřerušovaný drát

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Eaton / CEAG

ADE-1F2 O-kroužek - kovové kabelové průchodky s integrovaným předním těsněním pro nepřerušovaný drát

O-kroužek ADE-1F2 - pro nepancéřovaný kabel


Technické údaje

Zamýšlené použití:

Provozní teplota:
Certifikát ATEX:



Certifikát IECEx:



Další certifikáty:



Námořní průmysl:


Certifikát UL:

Nepancéřovaný kabel, plochý kabel,
Námořní kabel typu P
-60 °C až +140 °C
INERIS12ATEX0032X
Zóny 1 a 2, skupiny IIA, IIB a IIC
Zóny 21 a 22, skupiny IIIA, IIIB a IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
IECEx INE 12.0025X
Zóny 1 a 2, skupiny IIA, IIB a IIC
Zóny 21 a 22, skupiny IIIA, IIIB a IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 až 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
V souladu s DTS-01:1991
3DJN E310130, Třída I, Zóna 11), AEx e II
Velikosti ADE 3 až 8, ½” až 1 ¼” NPT nebo ISO 20 až 40 s TC-ER-HL

3DJN E310130, Třída I, Zóna 2*, AEx e II, EX e II
Velikosti ADE 3 až 17, ½” až 4” NPT nebo ISO 20 až 110 s nepancéřovanými kabely typu ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3LRC E314047 Třída I Zóna 2*, AE|x e II, Ex e II
ADE velikosti 3 až 17, ½” až 4” NPT nebo ISO 20 až 110 s nepancéřovaným
námořním kabelem.

1) Lze použít v Div. 2 za předpokladu, že kryt neobsahuje žádné jiskry.






Materiál

Ucpávka je vyrobena z poniklované mosazi se zvýšenou odolností proti korozi.
Alternativně jsou k dispozici i verze z nerezové oceli AISI 316. Doporučuje se použití vhodného maziva.
Vlastnosti

1. Integrovaný O-kroužek eliminuje potřebu dalšího vnějšího těsnění.
2. Elastomerové těsnění pro zajištění správného krytí IP.
3. Integrovaná externí kabelová svorka pro odlehčení tahu.


Kódy a rozměry




* Pro zaoblené hrany vynásobte ploché rozměry číslem 1,1.

Řada Závit Rozsah Materiál Možnost
ADE10 M25 3 NPN
0 = XS NPN = poniklovaná mosaz PRÁZDNÉ = žádné možnosti
1 = S SSN = nerezová ocel
2 = M
3 = L


ADE1OM203NPN 41 55
Tabulka výběru ADE1O Rozměry ADE1O Kód ISO Kód ISO CAPRI Kód NPT Kód NPT CAPRI
Velikost závitu Kód těsnění Rozsah těsnění ISO/NPT A B L
(délka)
ISO NPT Externí škrcení
MIN-MAX
M20 - 0 2,7-5,5 15 28 39,0 ADE1OM200NPN CAP836664V1 - -
M20 - 1 4,5–8,5 17 28 40,0 ADE1OM201NPN CAP836674V1 - -
M20 - 2 7,0–12,0 19 28 40,0 ADE1OM202NPN CAP836694V1 - -
M20 - 3 10,0–16,0 24 28 47,0 CAP836604V1 - -
M25 - 1 7,0–12,0 19 34 42,5 ADE1OM251NPN CAP836774V1 - -
M25 - 2 10,0–16,0 24 34 47 ADE1OM252NPN CAP836794V1 - -
M25 - 3 13,5–20,5 30 34 51,5 ADE1OM253NPN CAP836704V1 - -
M32 - 2 13,5–21,0 30 41 61,0 ADE1OM322NPN CAP836894V1 - -
M32 - 3 18,0–27,5 41 61,0 ADE1OM323NPN CAP836804V1 - -
M40 - 2 18,0–27,5 41 48 65,0 ADE1OM402NPN CAP836994V1 - -
M40 - 3 23,0–34,0 48 48 65,0 ADE1OM403NPN CAP836904V1 - -
M50 - 0 23,0–34,0 48 58 68,0 ADE1OM500NPN CAP837094V1 - -
M50 - 1 29,0–41,0 58 68,0 ADE1OM501NPN CAP837004V1 - -
M50 - 2 35,0–45,0 64 64 72,5 ADE1OM502NPN CAP837084V1 - -
M63 - 2 35,0–45,0 64 72 77.0 ADE1OM632NPN CAP837294V1 - -
M63 - 3 42,0–56,0 72 72 77,0 ADE1OM633NPN CAP837204V1 - -
